大型地網接地電阻測試儀 英文名稱：RXLargeGroundingResistanceTester。主要用途：測試大型地網的接地電阻。可測變電站地網、水火電廠、微波站、避雷針接地電阻。
大型地網接地阻抗測試儀是主要用於精確測量大型接地網接地阻抗、接地電阻、接地電抗、場區地表電位梯度、接觸電位差、接觸電壓、跨步電位差、跨步電壓、轉移電位、接地引下線導通電阻、土壤電阻率等接地特性參數的軟硬體系統。採用逐點變頻，抗干擾極強，能在強幹擾環境下準確測得工頻50Hz下的數據。系統輸出功率大（2-20KW），電壓高(0-1000V)，輸出電流大（0-50A），不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
目前在電力系統中，大型地網的接地電阻的測試目前主要採用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小於30安培。由此，就出現了試驗設備笨重，試驗過程複雜，試驗人員工作強度大，試驗時間長等諸多問題。大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，採用了新型變頻交流電源，並採用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。

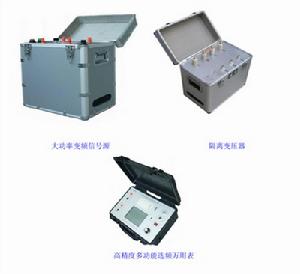

大型地網接地電阻測試儀是由大功率變頻信號源、耦合變壓器、高精度多功能選頻萬用表及其它附屬檔案等組成。
大型地網接地電阻測試儀實物圖 產品別稱
也稱大地網接地電阻測試儀，變頻大電流接地阻抗測試儀，大型接地網接地阻抗測試系統、接地裝置特性參數測試系統、大地網接地阻抗測試儀，接地阻抗測試儀，變頻抗干擾接地阻抗測試儀、變電站接地網接地特性參數測試儀、變頻大電流多功能接地阻抗測試儀等DF9000大型地網接地電阻測試儀
產品概述：
DF9000變頻大電流多功能地網接地特性測量系統採用當前最先進的數字選頻測量（電子對抗）技術，具有超強的抗干擾能力，徹底消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差；採用純正弦波大功率信號源做為測試電源，多頻點採集數據，克服了雙點異頻插值法的局限性；特別適用於大型、超大型接地網接地阻抗及其它特性參數的測量。該系統功能強大、性能優越、使用方便，目前在國內處於領先水平,是替代進口產品的理想選擇。
主要功能以下：
A.精確測量大型接地網接地阻抗、接地電阻、接地電抗；B.精確測量大型接地網接觸電位差、接觸電壓、跨步電位差、跨步電壓；C.精確測量大型接地網場區地表電位梯度；
D.精確測量大型接地網轉移電位；
E.測量接地引下線導通電阻；
F.測量土壤電阻率
該產品主要技術特點：
☆採用軍用電子對抗數字濾波技術，抗干擾能力極強。(關鍵性能)選頻特性尖銳，通頻帶±0.3Hz。實測200V的干擾在±1Hz偏頻測量引起的誤差低於0.1mV,干擾抑制能力達到萬分之一以上,遠勝於部分進口儀器百分之幾的抗干擾能力,保證了測試精度。系統還單獨增加設計有50Hz陷波器，可完全濾除50Hz工頻干擾。
☆逐點步進精確選頻測試，非誤差較大的雙點變頻。
本系統採用40-70Hz步進1Hz多點變頻測試，克服了雙點變頻法的局限性，從而可得接地系統的頻率特性。能明確發現和剔除因同頻諧波干擾而產生的測量壞值，測量結果更加符合實際值。部分儀器受技術限制，使用精度較低的簡單LC濾波電路加簡單軟體處理，選擇與工頻偏差較遠的雙點變頻（如40/60Hz）,其抗干擾效果、測量精度和數據可重複性有待驗證，並可能受特定頻率干擾信號的影響。雙點變頻測量不是地網抗干擾測量的理想方法。
☆可準確測量接地阻抗，跨步電位差，接觸電位差，土壤電阻率，場區地表電位分布，地網電流分布等參數。
☆同時測量指定頻率下的電壓、電流大小，及電壓電流之間的相位差，自動計算出接地阻抗及其中電阻分量，電抗分量。
☆有獨立的高精度選頻電壓表，內置人體模擬電阻，可方便的測量跨步電壓，接觸電壓。
☆自動轉換量程。採用高級增益編程放大技術，保證了在高低量程範圍的測量精度，無需手動換擋，簡單方便。
☆各量程可分別進行校準，保證了精度。
☆高穩定度的變頻源，純正弦波輸出，保證了測試結果的等效性，並有過壓、過流和過熱等保護功能。
☆大螢幕顯示測試數據，一鍵滑鼠式旋鈕，傻瓜式操作。
☆可保存2000組以上數據，與計算機在線上上傳數據，方便分析處理。帶SD數據存儲卡，可很方便的下載數據。
☆內置可充電電池，可連續工作8小時以上。
系統參數：
電源電壓：AC220V或380V，50Hz輸出功率：10KW（2KW～20KW可選，可定製）
輸出電壓：0～600V或1000V（可定製）
測試輸出電流：0～50A
頻率調節範圍：45～65Hz
步進頻率：1Hz
抗干擾能力：通頻帶±0.3Hz，衰減>80dB/Hz
測量範圍：0.001～1000Ω
分辯率：1mΩ
測量精度：1.0級
使用環境溫度：-20℃～+50℃
DF910K大型地網變頻大電流接地阻抗測量系統
產品概述：
DF-910K變頻大電流多功能接地阻抗測量系統由：DF910K變頻接地阻抗測量儀，隔離變壓器，和導通測量儀及其他附屬檔案組成。主要功能：精確測量接地阻抗、接地電阻，接地電抗，導通電阻和土壤電阻率。該系統採用當前最先進的數字濾波選頻測量技術，具有超強的抗干擾能力，徹底消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差；輸出純正弦波大功率信號做為測試電源，輸出功率達10KW，雙點或多頻點採集數據，特別適用於地網接地阻抗的測量。該系統測量數據精確穩定，抗干擾能力強，數據可重複性好,處於國內領先水平。技術特點：
☆採用軍用電子對抗數字濾波技術，抗干擾能力極強。(關鍵性能)選頻特性尖銳，通頻帶±0.5Hz。實測200V的干擾在±1Hz下測量引起的誤差低於0.1mV,干擾抑制能力達到百萬分之一以上,遠勝於部分進口儀器百分之幾的抗干擾能力,保證了測量精度，測量數據可重複。
☆可多點精確選頻測試
由於採用了具有超強抗干擾能力的數字濾波技術，設備可採用與工頻很接近的多點頻率進行測量，如（47,49,51,53Hz等）。如採用與工頻偏差較遠的雙點變頻（如40，60Hz，30Hz，120Hz等）,其測試結果與工頻測試結果的等效性有待研究。
☆系統輸出功率10KW，電壓0-1000V，電流0-20A，對於測量各種大小地網可保證現場能產生足夠的測試電流。
我們知道，迴路電流等於電壓除以電阻。為了保證產生足夠的電流，設備必須能提供足夠高的電壓和功率。如設備額定輸出為5A，100V，總功率500W，在大多現場測量時是遠遠達不到5A電流值的，有時甚至只能產生數百毫安電流。對於大型地網強幹擾的環境下，這樣小的測試電流根本無法保證測量的準確性。本設備輸出電壓高（1000V），功率大（10KW），可保證現場產生足夠的電流，保證測量結果的準確性和可重複性。
☆功能多，可測量接地阻抗，接地電阻，電抗，土壤電阻率。
☆系統自動轉換量程。採用高級增益編程放大技術，保證了在高低量程範圍的測量精度，無需手動換擋，簡單方便。
☆各量程可分別進行校準，保證了精度。
☆高穩定度的變頻源，純正弦波輸出，保證了測試結果的等效性，並有過壓、過流和過熱等保護功能。
☆大螢幕顯示測試數據，傻瓜式操作。
☆可保存2000組以上數據，與計算機在線上上傳數據，方便分析處理
系統參數：
電源電壓：AC220V或380V，50Hz輸出功率：標配10KW（5KW～20KW可選）
輸出電壓：標配0～400～800V（0～1000V可選）
測試輸出電流：標配0～25A（0～60A可選）
頻率調節範圍：45～65Hz多頻點可選
抗干擾能力：通頻帶±0.3Hz，衰減>80dB/Hz；
測量範圍：0.001～1000Ω
分辯率：1mΩ
測量精度：1.0級
使用環境溫度：-20℃～+50℃
DF902K變頻抗干擾接地阻抗測量儀
產品概述：
DF-902K變頻抗干擾地網接地阻抗測量儀主要功能：精確測量接地阻抗、接地電阻，接地電抗，土壤電阻率。該設備採用當前最先進的數字濾波選頻測量技術，具有超強的抗干擾能力，徹底消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差；輸出純正弦波大功率信號做為測試電源，輸出功率達2KW，雙點或多頻點採集數據，特別適用於地網接地阻抗的測量。該系統測量數據精確穩定，抗干擾能力強，數據可重複性好，處於國內領先水平
技術特點：
☆採用軍用電子對抗數字濾波技術，抗干擾能力極強。(關鍵性能)選頻特性尖銳，通頻帶±0.5Hz。實測200V的干擾在±1Hz下測量引起的誤差低於0.1mV,干擾抑制能力達到百萬分之一以上,遠勝於部分進口儀器百分之幾的抗干擾能力,保證了測量精度，測量數據可重複。
☆可多點精確選頻測試
由於採用了具有超強抗干擾能力的數字濾波技術，設備可採用與工頻很接近的多點頻率進行測量，如（47,49,51,53Hz等）。如採用與工頻偏差較遠的雙點變頻（如40/60Hz，30Hz，120Hz等）,其測試結果與工頻測試結果的等效性有待研究。
☆功能多，可測量接地阻抗，接地電阻，電抗，土壤電阻率。
☆系統輸出功率2KW，電壓0-400V，電流0-5A，對於一般的中小型地網可保證現場能產生足夠的測試電流。
☆系統自動轉換量程。採用高級增益編程放大技術，保證了在高低量程範圍的測量精度，無需手動換擋，簡單方便。
☆各量程可分別進行校準，保證了精度。
☆高穩定度的變頻源，純正弦波輸出，保證了測試結果的等效性，並有過壓、過流和過熱等保護功能。
☆大螢幕顯示測試數據，傻瓜式操作。
☆可保存2000組以上數據，與計算機在線上上傳數據，方便分析處理
系統參數：
電源電壓：AC220V輸出功率：2KW
輸出電壓：0～200V～400V
測試輸出電流：最大10A（200V）或5A（400V）
測量頻率：45～65Hz多點頻率可選
抗干擾能力：通頻帶±0.5Hz，衰減>80dB/Hz；
波形畸變率：≤1%
測量範圍：0.001～1000Ω
分辯率：1mΩ
測量精度：1.0級
使用環境溫度：-20℃～+50℃
性能特點
1、測量的工頻等效性好。測試電流波形為正弦波，頻率與工頻之差僅為5Hz，使用45Hz和55Hz兩種頻率進行測量；
2、抗地電壓干擾能力強。本儀器採用異頻法測量，配合現代軟硬體濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。20V工頻干擾電壓帶來的誤差僅為0.002Ω；
3、精度高。可用來測量接地阻抗很小的大型地網；
4、功能強大。可測量相關標準規定的接地裝置的全部特性參數。不僅可測量接地阻抗，還可測量出電阻分量和電抗分量；
5、可測量現場干擾，方便用戶估計測量誤差；
6、具備斷線報警功能，避免了錯誤測量；
7、操作簡單。全中文選單式操作，直接顯示出測量結果；
8、可保存50組測量數據，且自帶微型印表機可現場列印測量結果；
9、布線勞動量小，無需大電流線；
10、本儀器體積小、重量輕，方便攜帶。
技術指標
1、阻抗測量範圍：0～200Ω2、解析度：0.001Ω
3、測量誤差：±（讀數×1％+0.002Ω）
4、抗地電壓干擾能力：20V工頻干擾電壓帶來的誤差不大於0.002Ω（測試電流不小於2A時）
5、測試電流波形：正弦波
6、測試電流頻率：45Hz、55Hz雙頻
7、最大輸出電流：0.4A1A3A5A
8、最大輸出電壓：100V
9、測量線要求：電流線銅芯截面積≥1.0mm2
電壓線銅芯截面積≥0.2mm2
10、供電電源：AC220V±10％，50Hz
11、使用環境：溫度：-10℃～40℃；相對濕度：<90%
12、外形尺寸：440×350×310
13、儀器重量：9.0kg信息條形碼:415513934533829
注意事項：
1、本儀器測量時範圍為0～10Ω，如果超過量程或其它故障，如斷線等，儀器將顯示“超量程”字樣，請檢查後再進行測量。
2、本儀器採用交流異頻電源，為使儀器可靠使用，在測試過程中儘量減小電流極接地電阻（比如深埋或澆灌鹽水等），如超過儀器負載能力，儀器將顯示“迴路電阻偏大”字樣。
1、本儀器如出現其它故障，請直接與本公司聯繫，,請勿自行拆開。
說明：
1、E極在使用三極法測量時必須與P1短接起來，但當地網接地電阻很小，為了減小接觸電阻引起的誤差，需單獨引線與地網測試點相連。
2、測試引線長度及布線方式按有關規程執行。下面兩種方式僅供參考：
測試電流引線長度取地網對角線長度的4～5倍（平行布線法）或2倍以上（三角形布線法），電壓引線長度為電流引線長度0.618倍（平線布線法）或等於電流線（三角形布線法）。
