壓水堆由壓力容器和堆芯兩部分組成。壓力容器是一個密封的、又厚又重的、高達數十米的圓筒形大鋼殼，所用的鋼材耐高溫高壓、耐腐蝕，用來推動汽輪機轉動的高溫高壓蒸汽就在這裡產生的。在容器的頂部設定有控制棒驅動機構，用以驅動控制棒在堆芯內上下移動。
堆芯是反應堆的心臟，裝在壓力容器中間。它是燃料組件構成的。正如鍋爐燒的煤塊一樣，燃料芯塊是核電站“原子鍋爐”燃燒的基本單元。這種芯塊是由二氧化鈾燒結而成的，含有2～4%的鈾－235，呈小圓柱形，直徑為9.3毫米。把這種芯塊裝在兩端密封的鋯合金包殼管中，成為一根長約4米、直徑約10毫米的燃料元件棒。把 200多根燃料棒按正方形排列，用定位格架固定，組成燃料組件。每個堆芯一般由121個到193個組件組成。這樣，一座壓水堆所需燃料棒幾萬根，二氧化鈾芯塊1千多萬塊堆芯。此外，這種反應堆的堆芯還有控制棒和含硼的冷卻水（冷卻劑）。控制棒用銀銦鎘材料製成，外面套有不鏽鋼包殼，可以吸收反應堆中的中子，它的粗細與燃料棒差不多。把多根控制棒組成棒束型，用來控制反應堆核反應的快慢。如果反應堆發生故障，立即把足夠多的控制棒插入堆芯，在很短時間內反應堆就會停止工作，這就保證了反應堆運行的安全。
以下內容來自：《教學參考資料》國中物理第二冊

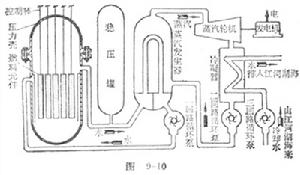

壓水堆是目前比較廣泛採用的核反應堆。其特徵是水在堆芯內不沸騰，因此水必須保持在高壓狀態。圖9－10是壓水堆核電站的流程示意圖。燃料用的是二氧化鈾陶瓷塊，這樣的鈾芯塊本身就起防止放射性物質外逸的作用，即構成了第一道安全螢幕障。把這些小的鈾塊重疊在高3米，外徑9．5毫米，厚0．57毫米的鋯合金管內封閉，即成為燃料元件棒，即鈾棒。鋯合金管也能防止放射性物質逸出，故構成第二道安全螢幕障。每200多根鈾棒，排列成橫17排，縱17排的燃料元件。如果堆內有100多個這樣的燃料元件，即可成為90萬千瓦的壓水堆核電站。整個堆芯放在內徑為4米，高為13米，厚為0．2米的壓力殼內。殼內壓強為155個大氣壓。可把水加熱到330℃以上。溫度升高了的水進入蒸汽發生器內，器內有很多細管，細管中的水接收熱量變成蒸汽進入蒸汽輪機發電。
從圖中可以看出，從反應堆出來的水是跟細管中的水分開的，即使堆中的水有少量放射性物質，也不會傳遞到細管中的水中。從反應堆出來的水在蒸汽發生器中溫度降低後，經一迴路的循環泵驅動，又回到壓力殼的堆芯繼續加熱，完成第一迴路的循環。一迴路和壓力殼組成第三道安全螢幕障。蒸汽發生器內的蒸汽進入蒸汽輪機做功後，再進入冷凝器冷卻成水，經二迴路循環泵驅動，再回到蒸汽發生器繼續使用，這就是第二迴路循環。冷凝器中用三迴路循環泵抽來的江河水作冷卻劑，冷卻後又排回到江河中，組成第三迴路循環。
