填料函密封,靠填料阻塞泄漏通路的可用於往復或鏇轉運動的接觸式動密封,主要有軟填料密封和硬填料密封兩類。

填料函密封

正文

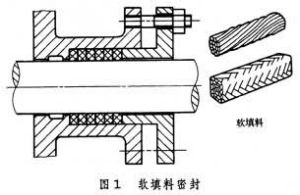

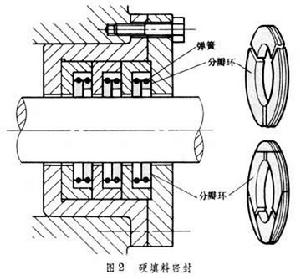

靠填料阻塞泄漏通路的可用於往復或鏇轉運動的接觸式動密封,主要有軟填料密封(圖1)和硬填料密封(圖2)兩類。軟填料密封又稱盤根密封,填料函內的填料受壓蓋的軸向力作用而徑向脹緊,以達到密封目的。軟填料常由纖維(石棉、尼龍等)、潤滑劑(石墨、二硫化鉬、滑石粉等)和各種金屬絲增強劑組成。填料磨損後可通過擰緊螺栓予以補償。軟填料密封結構簡單、可靠、易檢修、耐腐蝕和耐高溫,曾廣泛用作鏇轉軸和往復運動的桿件密封,但接觸面積、摩擦阻力、功耗和磨損均較大,除低速閥桿運動仍有採用外,已逐漸被機械密封所代替。硬填料密封常用分瓣環作密封件。分瓣環外圓周有周向彈簧,靠彈簧力與軸抱緊。被密封的介質壓力可使環產生軸向和徑向壓緊力,以提高密封效果。密封環內圓磨損後,各片可沿切口滑移使內孔收縮,保持密封性能。分瓣環常用金屬或石墨製成,比軟填料有更高的耐熱和耐壓性能。它廣泛用作往復壓縮機活塞桿等的往復密封或高壓釜攪拌軸等的鏇轉式密封。

填料函密封填料函密封
填料函密封填料函密封
