坡口

坡口

坡口是指焊件的待焊部位加工並裝配成的一定幾何形狀的溝槽。坡口是主要為了焊接工件,保證焊接度,普通情況下用機加工方法加工出的型面,要求不高時也可以氣割。

簡介

坡口是主要為了焊接工件,保證焊接度,普通情況下用機加工方法加工出的型面,要求不高時也可以氣割(如果是一類焊縫,需超音波探傷的,則只能用機加工方法),但需清除氧化渣,根據需要,有X型坡口,V型坡口,U型坡口等,但大多要求保留一定的鈍邊.

其它釋義

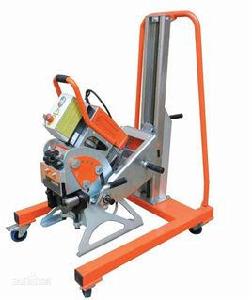

攜帶型、台式管道坡口機、坡口刀具:

此類管道設備是為在裝置現場對管道進行坡口加工而製造,採用進口大扭矩電機和自製輕機構減速箱組合,能勝任各種材質管道坡口之用 ;台式機適於大批量備料坡口加工,快速高效。

管道坡口機:

型號 坡口範圍-Φmm最大管道外徑 坡口範圍-Φmm內漲式適用管道內徑 電機-功率W 操作重量Kg
PK-- 80(外夾) 25-80 Metabo-1020 8.0
PK--160N 75-180 60-160 Bosch-1200 20.0
PK--330N 160-400 150-330 Bosch-1500 48.0
PK--600N 330-670 300-600 Bosch-2000 58.0
SKF-20(倒角機) DN≥160 壁厚≤14角度:30 o-60o 1100 22.0

環型割管坡口機: 現場一次裝夾,割管、坡口同時完成,甚是方便

型號 坡口範圍-Φmm/mm最大管道外徑/壁厚 刀盤轉速-r/min 電機-功率W 操作重量Kg
GP-300 Φ150-300mm/ mm 13
GP-450 Φ300-450 10
GP-600 Φ450-600 8

坡口角度

指的是為了保證焊接質量,在焊接前對工件需要焊接處進行的加工,可以氣割,也可以切削而成,一般為斜面,有時也為曲面。坡口角度是影響焊縫成形、焊接稀釋率、熔合區形狀的一個重要焊接工藝因素,甚至還影響焊接電弧的穩定性。

坡口角度對熔接的影響

在電流、電壓相同的情況下,坡口角度越大,熔深越深;坡口角度越小,熔深越小。

焊絲只要接觸到被焊工件產生短路就會形成電弧開始溶化。但是,開有坡口焊縫的焊接,關鍵是焊絲在坡口的什麼位置地方接觸產生短路。用4.8mm直徑焊絲做試驗,在坡口夾角大小不同的焊縫裡焊絲端部所伸到坡口內的位置是不同的。夾角大,焊絲端部接近坡口根部近;相反,夾角小,焊絲端部離坡口根部距離就大。也就是說開有V形或Y形坡口的焊縫焊絲是在坡口斜坡面隨著坡口夾角大小的變化所接觸到不同的點產生短路。而沒有坡口的拼板對接縫焊絲端部是在鋼板平面接觸產生電弧開始融化。

1、電弧形狀

當電流電壓一定的情況下,電弧的形狀是不變的,而會隨著坡口夾角的大小上下移動,不會發生左右的變化。很明顯,在電弧電壓不變的情況下,電弧熔化點到母材的距離相同。坡口角度越小,電弧為保持原來形狀,電弧上移,電弧下坡口根部的距離就越大;反之,坡口角度越大,電弧為保持原來形狀,電弧下移,這個距離就越小。由於電弧是由電壓控制,電弧長度與電壓成正比,隨著電壓的變化而變化。改變坡口角度,電弧所能到達坡口根部的距離明顯不同。

2、穿深厚度

在12個不同角度坡口的試驗中,穿透深度也是隨著坡口角度大小的變化而變化的,30°~45°坡口形成了負數,50°正好為零,隨著坡口角度的加大穿透深度也隨著加大直至焊穿。同時可以看出隨著坡口角度由小到大,電弧至根部距離是由大變小,未融合深度也是由大變小,而穿透深度是由小變大。不難分析,角度越小,鈍邊需要隨著減小甚至不留鈍邊,角度加大,鈍邊也要適當地加大。所以角度大小與鈍邊成正比。根據以上分析,45°以下角度坡口留8mm鈍邊不能滿足焊縫要求,需減小鈍邊厚度來保證焊縫質量,但是角變形較難控制。70°以上角度坡口雖然能充分焊透,但是有些浪費材料。恰到好處的坡口角度與達到理想焊縫質量要求的坡口角度為50°~60° 。

3、節能分析

以直徑4.8mm焊絲,焊劑SJ101為例。

以每1m焊縫計算,板厚25mm,開V形坡口不留根。坡口角度分別為50°、60°、70°。試驗結果顯示:50°坡口需用焊絲1900g,焊劑1580g;60°坡口需用焊絲2294g,焊劑2276g;70°坡口需用焊絲2648g,焊劑2644g。

以40萬t船為例。對接焊縫約86600m,埋弧焊焊縫就以50km計算。50°坡口消耗焊絲95000kg,焊劑79000 kg;60°坡口消耗焊絲114700kg,焊劑113800kg;70°坡口消耗焊絲132400kg,焊劑132200kg。另外在氣能、電能、工時方面也有一定的節減,在一定程度上縮短了場地周期。

通過以上分析可見坡口角度大小的不同,電弧所能到達坡口內的位置也就明顯不同,在焊接規範不變的前提下熔深差距很小,但未融合深度差距很大。穿透深度差距也很大。坡口角度越大,未融合深度越淺。穿透深度越大。坡口角度越小,未融合深度越深,穿透深度越小。也就是填充金屬越堆積於表面。相反,反面如果不扣槽清根焊接質量難以得到保證。如果扣槽清根,會大大增加工作量,且增加生產成本。所以在確定埋弧焊坡口角度的同時儘量選擇適合既能使埋弧焊作業方便,又能節約成本的坡口角度。
