技術指標
80286 16位處理器

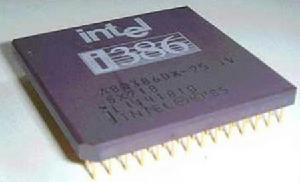

第一代32位處理器匯流排的頻寬指的是單位時間內匯流排上傳送的數據量，即每鈔鍾傳送MB的最大穩態數據傳輸率。與匯流排密切相關的兩個因素是匯流排的位寬和匯流排的工作頻率，它們之間的關係：
匯流排的頻寬＝匯流排的工作頻率*匯流排的位寬/8
2、匯流排的位寬
匯流排的位寬指的是匯流排能同時傳送的二進制數據的位數，或數據匯流排的位數，即32位、64位等匯流排寬度的概念。匯流排的位寬越寬，每秒鐘數據傳輸率越大，匯流排的頻寬越寬。
3、匯流排的工作頻率
匯流排的工作時鐘頻率以MHZ為單位，工作頻率越高，匯流排工作速度越快，匯流排頻寬越寬。
操作

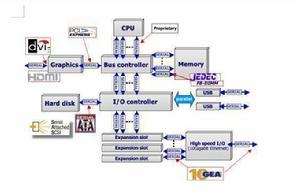

架構示意圖_匯流排的操作步驟：主模組申請匯流排控制權，匯流排控制器進行裁決。
數據傳送的錯誤檢查：主模組得到匯流排控制權後定址從模組，從模組確認後進行數據傳送。
匯流排定時協定：定時協定可保證數據傳輸的雙方操作同步，傳輸正確。定時協定有三種類型：
同步匯流排定時：匯流排上的所有模組共用同一時鐘脈衝進行操作過程的控制。各模組的所有動作的產生均在時鐘周期的開始，多數動作在一個時鐘周期中完成。
異步匯流排定時：操作的發生由源或目的模組的特定信號來確定。匯流排上一個事件發生取決前一事件的發生，雙方相互提供聯絡信號。
匯流排定時協定
半同步匯流排定時：匯流排上各操作的時間間隔可以不同，但必須是時鐘周期的整數倍，信號的出現,採樣與結束仍以公共時鐘為基準。ISA匯流排採用此定時方法。
數據傳輸類型：分單周方式和突發(burst)方式。
單周期方式：一個匯流排周期只傳送一個數據。
數據傳輸類型：
突發方式：取得主線控制權後進行多個數據的傳輸。定址時給出目的地首地址，訪問第一個數據，數據2、3到數據n的地址在首地址基礎上按一定規則自動定址（如自動加1）。
技術規範
地址匯流排匯流排的標準制定要經周密考慮，要有嚴格的規定。匯流排標準（技術規範）包括以下幾部分：
機械結構規範：模組尺寸、匯流排插頭、匯流排接外掛程式以及按裝尺寸均有統一規定。
功能規範：匯流排每條信號線（引腳的名稱）、功能以及工作過程要有統一規定。
電氣規範：匯流排每條信號線的有效電平、動態轉換時間、負載能力等。
標準分類
ISA技術_----ISA（industrialstandardarchitecture）匯流排標準是IBM公司1984年為推出PC/AT機而建立的系統匯流排標準，所以也叫AT匯流排。它是對XT匯流排的擴展，以適應8/16位數據匯流排要求。它在80286至80486時代套用非常廣泛，以至於現在奔騰機中還保留有ISA匯流排插槽。ISA匯流排有98隻引腳。
2．EISA匯流排
EISA匯流排是1988年由Compaq等9家公司聯合推出的匯流排標準。它是在ISA匯流排的基礎上使用雙層插座，在原來ISA匯流排的98條信號線上又增加了98條信號線，也就是在兩條ISA信號線之間添加一條EISA信號線。在實用中，EISA匯流排完全兼容ISA匯流排信號。
3．VESA匯流排
VESA（videoelectronicsstandardassociation）匯流排是1992年由60家附屬檔案卡製造商聯合推出的一種局部匯流排，簡稱為VL(VESAlocalbus)匯流排。它的推出為微機系統匯流排體系結構的革新奠定了基礎。該匯流排系統考慮到CPU與主存和Cache的直接相連，通常把這部分匯流排稱為CPU匯流排或主匯流排，其他設備通過VL匯流排與CPU匯流排相連，所以VL匯流排被稱為局部匯流排。
4．PCI匯流排
PCI（peripheralcomponentinterconnect）匯流排是當前最流行的匯流排之一，它是由Intel公司推出的一種局部匯流排。它定義了32位數據匯流排，且可擴展為64位。PCI匯流排主機板插槽的體積比原ISA匯流排插槽還小，其功能比VESA、ISA有極大的改善，支持突發讀寫操作，最大傳輸速率可達132MB/s，可同時支持多組外圍設備。
“以上所列舉的幾種系統匯流排一般都用於商用PC機中，在計算機系統匯流排中，還有另一大類為適應工業現場環境而設計的系統匯流排，比如STD匯流排、VME匯流排、PC/104匯流排等。這裡僅介紹當前工業計算機的熱門匯流排之一：CompactPCI。”

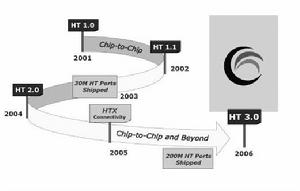

發展歷程
地址匯流排
