簡介

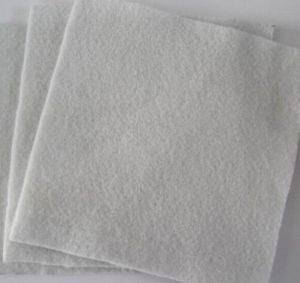

長絲土工布土工布的概念
美國農業工程師協將土工布定義為：存在於土壤和管道，石籠，或擋土牆之間的，加強水運動並阻礙土壤運動的土工織物或土工合成材料。 ASTM 4439標準中的土工布的定義為：一個純粹透水的土工合成材料組成 紡織品。被使用於土壤、岩石、泥土或其他岩土工程有關的材料，並且作為一個人類製造的項目組成部分發揮結構作用。土工布所用原料不但要考慮其在使用環境中所需的物理化學性能，而且要注意產品成本。
作用
1：隔離利用滌綸短纖針刺土工布對具有不同物理性質（粒徑大小、分布、稠度及密度等）的建築材
料（如土體與沙粒、土體與混凝土等）進行隔離。使兩種或多種材料間不流失，不混雜，保持材
料的整體結構和功能，使構築物載承能力加強。
2：過濾（反濾）
當水由細料土層流入粗料土層時，利用滌綸短纖針刺土工布良好的透氣性和透水性，使水流
通過，而有效地載流土顆粒，細沙、小石料等，以保持水土工程的穩定。
3：排水
滌綸短纖針刺土工布具有良好的導水性能，它可以土體內部形成排水通道，將土體結構內多
余液體和氣體外排。
4：加筋
利用滌綸短纖針刺土工布增強土體的抗拉強度和抗變形能力，增強建築結構的穩定性，以改
善土體質量。
5：防護
水流對土體沖刷時，有效的將集中應力擴散，傳遞或分解，防止土體受外力作用而破壞，其保護土壤。
6：防穿刺
與土工膜結合成為複合防水防滲材料，起到防穿刺的作用。
抗拉強度高、滲透性好、透氣性能、耐高溫、抗冷凍、耐老化、耐腐蝕、不蟲蛀。
滌綸短纖針刺土工布是一種套用廣泛的土工合成材料。廣泛用於鐵路路基的加筋、公路路面
的養護、運動館、堤壩的防護、水工建築的隔離、遂洞、沿海灘涂、圍墾、環保等工程。
套用領域
複合土工布（2） 加固柔性路面，修補道路上的裂縫，防止路面反射裂縫。
（3） 增加碎石邊坡及加筋土的穩定性，防止水土流失和低溫時土體的凍害。
（4） 路道碴與路基之間的隔離層，或路基與軟基之間的隔離層。
（5） 人工填土、堆石或材料場與地基的隔離層，不同凍土層之間的隔離。反濾和加固作用。
（6） 儲灰壩或尾礦壩的初期上游壩面的濾層，擋土牆回填土中排水系統的濾層。
（7） 排水暗管周邊或碎石排水暗溝周邊的濾層。
（8） 水利工程中水井、減壓井或斜壓管的濾層。
（9） 公路、機場、鐵路道喳和人工堆石等與地基之間的土工織物的隔離層。
（10）土壩內部垂直或水平排水，埋入土體中消散空隙水壓力。
（11）土壩或土堤中的防滲土工膜後面或混凝土護面下部的排水。
（12）排除隧洞周邊滲水，減輕襯砌所承受的外水壓力及各建築物周圍滲水。
（13）人工填土地基運動場地基的排水。
（14） 公路（包括臨時道路）鐵路、堤岸、土石壩、機場、運動場等工程中用以加強軟弱地基。
規格參數
1)規格按單位面積質量。實際規格介於表中相鄰規格之間時，按內插法計算相應考核指標；超出表中範圍時，考核指標由供需雙方協商確定。2)標準值按設計或協定。
3)以上技術數據若有變更恕不另行通知。
4)可根據用戶要求生產其它規格產品。
分類
機織土工布
使用高強度工業用 丙綸、滌綸、 錦綸等合成纖維為原料，具有較高的原始強 力。經機織後成規律交織結構，綜合 承載能力進一步提高。適應岩土工程的各種不同特性、要求而形成的一個土工材料的工業品系列。廣泛套用於河流、海岸、港灣、公路、鐵路、碼頭、隧道、橋樑等岩土工程中。能滿足各種不同的用途。2. 長絲機織土工布它利用合成纖維的工業化、低成本優勢；高強度、低延伸、耐持久、耐腐蝕的特性； 機織物結構穩定、工程參數達標率高的特點，滿足各種岩土工程的不同目的的反濾、隔離、加筋、防護等用途要求。是岩土工程中一類價值比較高的產品。
它具有以下特點
1.高強度：使用高強度工業用丙綸、滌綸、錦綸等合成纖維為原料，具有較高的原始強 力。經機織後成規律交織結構，綜合承載能力進一步提高。
2.耐久性：合成化纖的特點就是不易變性、分解、風化。能長久保持其原有特性。
3. 耐腐蝕：合成化纖一般具有耐酸、耐鹼、耐蟲蛀、耐黴菌。
4.透水性：機織物可以有效地控制其結構孔隙，以達到一定的透水性。
5.儲運方便：由於重量輕、可按一定要求包裝，故運輸、儲存、施工等都很方便。
短纖針刺土工布
短纖針刺土工布是非織造及工業用布的一種。是採用纖維纖度為6-12旦，長度為54-64mm的滌綸捲曲短纖維為原材料。通過無紡生產設備的開松，梳理，雜亂（短纖維相互交織在一起），鋪網（規格化纏結固著），針刺等生產工藝的流程製成布狀。零 五，三，四 捌。貳，捌，貳 七，一，七。東方它只要套用於鐵路路基的加筋、公路路面的養護、運動館、堤壩的防護、水工建築的隔離、遂洞、沿海灘涂、圍墾、環保等工程。防滲土工布
防滲土工布以塑膠薄膜作為防滲基材，與無紡布複合而成的土工防滲材料，它的防滲性能主要取決於塑膠薄膜的防滲性能。目前，國內外防滲套用的塑膠薄膜，主要有聚氯乙烯（PVC）和聚乙烯（PE），它們是一種高分子化學柔性材料，比重較小，延伸性較強，適應變形能力高，耐腐蝕，耐低溫，抗凍性能好。其主要機理是以塑膠薄膜的不透水性隔斷土壩漏水通道，以其較大的抗拉強度和延伸率承受水壓和適應壩體變形；而無紡布亦是一種高分子短纖維化學材料，通過針刺或熱粘成形，具有較高的抗拉強度和延伸性，它與塑膠薄膜結合後，不僅增大了塑膠薄膜的抗拉強度和抗穿刺能力，而且由於無紡布表面粗糙，增大了接觸面的摩擦係數，有利於複合土工膜及保護層的穩定。同時，它們對細菌和化學作用有較好的耐侵蝕性，不怕酸、鹼、鹽類的侵蝕。防滲土工布機能：
利用土工布良好的透氣性和透水性，使水流通過，從而有效的截留砂土流失。
土工布具有良好的導水性能，它可以土體內部形成排水通道，將土體結構內多餘液體和氣體外排。
利用土工布增強土體的抗拉強度和抗變形能力，增強建築結構的穩定性，以改善土體質量。
有效的將集中應力擴散，傳遞或分解，防止土體受外力作用而破壞。
防止上下層砂石、土體及混凝土之間混雜。
網孔不易堵塞—因不定型纖維組織形成的網狀結構有應變性和運動性。
高透水性—在土水的壓力下，仍能保持良好的透水性
耐腐蝕—以丙綸或滌綸等化纖為原料，耐酸鹼，不腐蝕，不蟲蛀，抗氧化
施工簡單—重量輕，使用方便，施工簡單
防滲土工布的說法，現在還有不少人在使用。其實，防滲用的材料，其更合適的歸類應該是複合土工膜。所以有這一名稱，這是歷史的原因。土工布用於岩土工程中，解決了許多原來工程不能解決的問題，也為許多問題的解決帶來簡單的新方法。而土工布複合防滲的塑膠薄膜後，用來起防滲作用，所以開始稱為防滲土工布。
複合土工布
土工布複合土工膜的使用年限問題，主要是由塑膠薄膜是否失去防滲隔水作用而定，據蘇聯國家標準規定，水工用的厚度為0.2m的加穩定劑的聚乙烯薄膜，在清水條件下工作年限可達40~50年，在污水條件下工作年限為30~40年。因此複合土工膜的使用年限足以滿足大壩防滲要求的使用年限。
產品品種：一布一膜、兩布一膜、多布多膜等。
產品特性：集防滲排水於一體、強度高、摩擦係數大、耐穿刺、耐老化、耐酸鹼、防止水土流失。
經編複合土工布
經編複合土工布是以玻璃纖維（或合成纖維）為增強材料，通過與短纖針刺無紡布複合而成的新型土工材料。經編複合土工布不同於一般機織布。其最大特點是經線與緯線的交叉點不彎曲，各自處於平直狀態。用捆綁線將兩者綑紮牢固，可全面較均勻同步，承受外力，分布應力，且當施加的外力撕裂材料的瞬時，紗線會沿初裂口擁集，增加抗撕裂強度。
經編複合時，即利用經編捆綁線在經，緯紗與短纖針刺土工布的纖維層間反覆穿行，使三者編結為一體。因而經編複合土工布既具有高抗拉強度，低延伸率的特點，又兼有針刺非織造布的性能。因此經編複合土工布是一種可用於加筋增強，隔離防護，並具有三維整體法向及水平均有較好的聚水，異水的作用。因其固體基質和氣孔均呈連續相、成為多孔隙的過濾效應，是一種多功能的土工複合材料。它是當今國際上高水平的套用土工複合的基材。
經編複合土工布作用：具有加筋、隔離和防護的功能
無紡土工布
無紡土工布（滌綸土工布，無紡土工布）又稱土工織物，它是由合成纖維通過針刺或編織而成的透水性土工合成材料。成品為布狀，一般寬度為4-6米，長度為50-100米。土工布分為有紡土工布和無紡土工布。土工布具有優秀的過濾、隔離、加固防護作用、抗拉強度高、滲透性好、耐高溫、抗冷凍、耐老化、耐腐蝕。無紡土工布是由長絲或短纖維經過不同的設備和工藝鋪排成網狀，在經過針刺等工藝讓不同的纖維相互交織在一起，相互纏結固著使織物規格化，讓織物柔軟、豐滿、厚實、硬挺，以達到不同的厚度滿足使用要求，無紡土工布具有很好的織物間隙，有很好的附著離，由於纖維柔軟具有一定的抗撕裂能力同時具有很好的變形適應能力，同時具有很好的平面排水能力，表面柔軟多間隙有很好的摩擦係數能夠增加土粒等的附著能力，可以防止細小顆粒通過阻止了顆粒物的流失同時排除了多餘水分，表面鬆軟有很好的保護能力。根據用絲的長短分為長絲無紡土工布或短絲無紡土工布。它們都能起到很好的過濾、隔離、加筋、防護等功效，是一種套用廣泛的土工合成材料。長絲的抗拉強度高於短絲，可根據具體要求選擇使用。
主要是以優質滌綸短纖維為主（纖維4-9dtex，長度50-76mm）也可根據要求生產丙綸、錦綸、維綸或混合纖維的針刺無紡土工布。它具有1.隔離 2.過濾 3.排水 4.加筋 5.防護 6.封閉的作用。
由於無紡土工布具有以上六大功能，所以可廣泛套用於鐵路、公路、運動場館、堤壩、水工建築、隧洞、沿海灘途、圍墾、環保等工程。
特點
編織土工布有紡土工布
有紡土工布是由至少兩組平行的紗線（或扁絲）組成，一組沿織機的縱（織物行進的方向）稱經紗，另一組橫向布置稱為緯紗。用不同的編制編織設備和工藝將經紗與緯紗交織在一起織成布狀，可根據不同的使用範圍編織成不同的厚度與密實度，一般有紡土工布較薄縱橫向都具有相當強的抗拉強度（經度大於緯度），具有很好的穩定性能。有紡土工布根據編織工藝和使用經緯的不同分為加筋土工布和不加筋土工布兩大類，加筋土工布的經向抗拉強度遠遠大於普通土工布。有紡土工布一般實際套用與土工工程項目的加筋增強，主要功能是加固增強，具有平面隔離與保護功能，不具備平面排水功能可根據具體的使用目的選用。編織土工布
編織土工布是以聚丙烯、丙乙綸扁絲為原料經編織而成的土工合成材料，廣泛用於水利、電力、港灣、公路、鐵路建築等岩土工程中。燒毛土工布
燒毛土工布，它包括無紡土工布基層，在無紡土工布基層上設有一層燒結層，本產品既達到了無紡土工布表面結團的目的，又保持了無紡土工布的原有性能。是按照現行《生活垃汲衛生填埋技術規範》CJJ17-2004標準，專為垃圾衛生填埋場 邊坡防滑設計研製的新一代墊襯防護土工布。能有效地阻止紫外線對化纖的損害,增強土工布的抗老化性；土工布單(雙)面加糙，在工程中與HDPE膜的糙面互相結合，增大布膜之間的磨擦力，起到良好的套用效果它具有以下特點
（1）廣泛套用於瀝青路面， 水泥混凝土路面及路基的增強。無論硬性路面和柔性路面皆可適用，與傳統路面比能降低造價，延長使用壽命，防止道路反射裂紋。
（2）產品厚度適宜，易與瀝青路面結合，與粘層油結合後形成隔離層，具有防水和保溫作用。
（3）質量輕、高強度。抗拉強度均≥8 KN/m，延伸率40 ~ 60%，完全滿足JTJ/T019—98《公路土工合成材料應力技術規範》中對土工布的技術要求。
（4）表面粗糙，不易滑動。鋪設時將表面經特殊處理後粗糙的一面朝上，增大摩擦係數，增加面層結合力，防止施工時被車輪捲起、破壞，同時可抑制車輛、攤鋪機在布上出現打滑現象。
（5）有防紫外線、耐寒凍、抗化學腐蝕和抗生物破壞能力。
（6）易施工、套用效果好。一般土工布的纖維絲容易被車輛 輪胎帶起，引起掛絲，嚴重時甚至會被捲起，造成土工布產生位移和結構破壞。

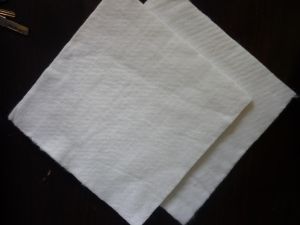

聚酯長絲土工布
聚酯長絲土工布是採用聚酯辦法經紡絲針刺固結直接製成，產品規格從 80-800g/m 2 任意選擇，它是岩土工程和土木工程中套用的一種土工合成材料，是通過聚酯長絲成網和固結的方法製成，其纖維排列成三維結構。除了具有良好的力學性能外，還具有良好的縱橫向排水性能和良好的延伸性能及較高的耐生物、耐酸鹼、耐老化等化學穩定性能。同時，還具有較寬的孔徑範圍、曲折的孔隙分布、優良的滲透性能和過濾性能.聚酯長絲土工布已普遍套用於基礎設施建設領域，逐步被套用於更廣泛的領域。
聚酯長絲土工布也叫長絲無紡土工布/滌綸無紡土工布/長絲紡粘針刺土工布/長絲透水土工布/根據用途也可以叫透水土工布/和聚乙烯複合做防水用也可以叫做-防水土工布。防水土工布技術指標一般只計算布的強度,膜的強度忽略不計!防水土工布(複合土工膜)國家標準GB/T17642-1998。
用途
水利工程堤壩及護坡的反濾，渠道的隔離、防滲；公路、鐵路、機場跑道的基礎隔離、反濾、排水、土坡、 擋土牆及路面加筋、排水；
港口工程 的軟基處理，海灘圍堤、海港碼頭及防波堤加筋、排水；
測試指標
項目 規格 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 800 | 備註 |
| 單位面積質量偏差% | -6 | -6 | -6 | -5 | -5 | -5 | -5 | -5 | -4 | -4 | -4 | - |
| 厚度.mm.≥ | 0.8 | 1.2 | 1.6 | 1.9 | 2.2 | 2.5 | 2.8 | 3.1 | 3.4 | 4.2 | 5.5 | - |
| 幅寬偏差.% | -0.5 | - | ||||||||||
| 斷裂強力，KN/m≥ | 4.5 | 7.5 | 10.0 | 12.5 | 15.0 | 17.5 | 20.5 | 22.5 | 25.0 | 30.0 | 40.0 | 縱橫向 |
| 斷裂伸長率≤(%) | 4040-80 | |||||||||||
| CBR頂破強力，KN≥ | 0.8td> | 1.4 | 1.8 | 2.2 | 2.6 | 3.0 | 3.5 | 4.0 | 4.7 | 5.5 | 7.0 | |
| 等效孔徑090（095），mm | 0.07-0.2 | |||||||||||
| 垂直滲透係數，cm/s | Kx(10-10),K=1.0-9.9 | K=1.0-9.9 | ||||||||||
| 撕破強力，KN≥ | 0.14 | 0.21 | 0.28 | 0.35 | 0.42 | 0.49 | 0.56 | 0.63 | 0.70 | 0.82 | 1.10 | 縱橫向 |
鋪設工藝
儲存運輸
土工布生產受到物理損壞的土工布卷必須要修復。受嚴重磨損的土工布不能使用。任何接觸到泄漏化學試劑的土工布，不允許使用在本工程上。

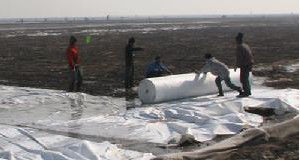

鋪設方法
用人工滾鋪；布面要平整，並適當留有變形餘量。長絲或 短絲土工布的安裝通常用搭接、縫合和焊接幾種方法。縫合和焊接的寬度一般為0.1m以上，搭接寬度一般為0.2M以上。可能長期外露的土工布，則應焊接或縫合。
土工布的縫合
所有的縫合必須要連續進行（例如，點縫是不允許的）。在重疊之前，土工布必須重疊最少150mm。最小縫針距離織邊（材料暴露的邊緣）至少是25mm。
縫好的土工布接縫最包括1行又線鎖口鏈形縫法。用於縫合的線應為最小 張力超過60N的 樹脂材料，並有與土工布相當或超出的抗化學腐蝕和抗紫外線能力。
任何在縫好的土工布上的“漏針”必須在受到影響的地方重新縫接。
必須採取相應的措施避免在安裝後，土壤、顆粒物質或外來物質進入土工布層。
布的搭接根據地形及使用功能可分為自然搭接、縫接或焊接。
在施工中，土工膜上面的土工布採用自然搭接，土工膜上層土工布採用縫接或熱風焊接。熱風焊接是首先的 長絲土工布的連線方法，即用熱風槍對兩片布的連線瞬間高溫加熱，使其部分達到融熔狀態，並立即使用一定的外力使其牢牢地粘合在一起。在潮濕（雨雪天）天氣不能進行熱粘連接的情況下，土工布應採取另一方法一縫合連線法，即用專用縫紉機進行雙線縫合連線，且採用防化學紫外線的縫合線。
縫合時最小寬度10cm，自然搭接時最小寬度為20cm、熱風焊接時最小寬度為20cm。
對於縫接，要採用質量與土工布相同的縫合線，縫合線要採用抗化學破壞和紫外光照射能力更強的材質。
土工布鋪設完畢由現場監理工程師認可後鋪設土工膜。
土工膜上土工布是在土工膜由甲方、監理認可後同上進行鋪設。
各層的土工布相慶的編號為TN、BN。
膜上下兩層土工布在有錨固槽的部位都應與土工膜一同埋入錨固槽內。
鋪設基本要求
接縫須與坡面線相交；與坡腳平衡或可能存在應力的地方，水平接縫的距離須大於1.5m。在坡面上，對土工布的一端進行錨固，然後將卷材須坡面放下以保證土工布保持拉緊的狀態。
所有的土工布都須用砂袋壓住，砂袋將在鋪設期間使用並保留到鋪設上面一層材料。
鋪設工藝要求
基層檢查：檢查基層是否平整、堅實，如有異物，應事無處理妥善。試鋪:根據現場情況，確定土工布尺寸，裁剪後予以試鋪，裁剪尺寸應準確。
檢查撒拉寬度是否合適，搭接處應平整，鬆緊適度。
定位：用熱風槍將兩幅土工布的搭接部位粘接，粘接點的間距應適宜。
對搭接部位進行縫合時縫合線應平直，針腳應均勻。
縫合後應檢查土工布是否鋪設平整，是否存在缺陷。
如存在不合要求的現象，應及時進行修補。
自檢與修補
必須檢查全部的土工布片和縫。有缺陷的土工布片和縫合必須在土工布上清楚標出，並作出修補。必須通過鋪設和熱連線土工布小片來修補磨損的土工布，土工布小片要比缺陷的邊緣在各個方向最少長200mm。熱連線必須嚴格控制以保證土工布補片和土工布緊密結合，並對土工布沒有損害。
每天鋪設結束前，對當天所有鋪設的土工布表面進行目測以確定所有損壞的地方都已作上標記並立即進行修補，確定鋪設表面沒有可能造成損壞的外來物質，如細針、小鐵釘等。
土工布損壞修補時應滿足以下技術要求：
用來補洞或補裂縫的 補丁材料應和土工布一致。
補丁應延伸到受損土工布範圍外至少30厘米。
在填埋場底部，若土工布裂口超過卷材寬度的10%，須將損壞的部分切除，然後將兩土工布連線；若在坡面上，裂口超過卷材寬度的10%，須將該卷土工布移出，並用新的一卷替換。
施工人員所穿工作鞋及所用施工機具不應損傷土工布，施工人員不得在已鋪設的土工布上做可能傷害土工布的事，如抽菸或用尖銳工具戳土工布等。
為了土工布材料的安全，應在鋪設土工布前打開包裝膜，即鋪一卷，開一卷。並檢驗外觀質量。
特別提出：土工布到現場後要及時進行驗收、簽證認量。
要嚴格執行本公司的《土工布施工及驗收規程》
安裝注意事項
土工布只能用土工布刀進行切割（鉤刀），如在場地內切割，對其他材料須採取特殊保護措施，以防由於切割土工布而對其造成不必要的損壞；在鋪設土工布的同時，必須採取一切必要措施，以防止對下面一層材料造成破壞；
在鋪設土工布時，必須注意不要讓石頭、大量塵土或水分等有可能破壞土工布、有可能阻塞排水渠或過濾網、或有可能給接下來的連線帶來困難的物質進入土工布或土工布的下面；
安裝結束後，對所有土工布表面進行目測以確定所有損壞的地主，作上標記並進行修補，確定鋪設表面沒有可以造成損壞的外來物質，如斷針等異物；
土工布的連線必須遵循以下規定：正常情況下，坡面上不能有水平連線（連線須沿坡面的輪廓不與其相交），除修補的地方以外。
如採用縫合，縫合線須採用與土工布材質相同或超過的材料，縫合線須為防化學紫外線的材持。縫合線與土工布應有明顯的 色差，以便於檢查。
安裝時對縫合特別注意以確保沒有泥土或礫石覆蓋層中的礫石進入土工布中間。
損壞和修補
在縫合結合處,須進行重新縫合修補,並確保跳針部分的末端已重新縫合.在所有地區,除了岩石斜坡地段,漏洞或撕裂部分須用同樣材質的土工布補丁進行修補縫合.
在填埋場底部,如果裂口的長度超過卷材寬度10%,損壞的部分須被切掉,然後將兩部分土工布連線起來.
套用特性
由於目前用於土工布生產的合成纖維主要為錦綸、 滌綸、丙綸、乙綸，它們都具有很強的抗埋、耐腐性能 ；土工布為透水材料，所以具有很好的反濾隔離功能 ；
無紡土工布由於結構蓬鬆，具有很好的排水性能 ；
土工布有很好抗穿刺能力，所以具有很好的保護性能 ；
土工布有很好的摩擦係數與抗拉強度，具有土工加筋性能 。
土工材料近年來，土工合成材料在岩石工程，尤其是在防洪搶險工程中的大量套用及其成效，引起了廣大 工程技術人員的高度重視。對於土工合成材料的套用技術，國家從防滲、反濾、排水、加筋、防護等方面，提出了規範性技術要求，大大加快了新材料的推廣套用步伐。該材料在灌區渠道防滲工程中得到廣泛套用，結合施工實踐，淺談土工布的套用技術。
歷史發展
國外對土工布的套用早在60年代就已開始， 美國是世界上土工布消費量最大的國家，它在90年代初對其年用量就在3億㎡以上，近幾年用量達到7億㎡。 歐洲和日本的土工布也得到較快發展，歐洲土工布近幾年的年用量也在4億㎡左右，其中紡粘法非織造布占非織造土工布的60%左右；日本在90年代中期以後對土工布的套用有顯著的增長。日本非織造土工布中以紡粘法用量最大，約占非織造土工布總量的60%，而且主要是PET紡粘布。我國的土工布起步於80年代初，但當時的用量極少，只是試驗性的套用。直到1998年特大洪水引起政府的重視，建築部門把對土工布的套用列入到設計規範中去，並制定了相關的國家標準，土工布才真正得到重視和發展。目前我國土工布的用量已超過3億m2，非織造土工布占總量比重達到40%左右。我國土木工程建設具有巨大潛在市場，其潛力決不低於美國目前用量的7～8億m2。專家測算，我國土工布在今後15年仍將以雙位數增長，其中增長速度較快的是PET紡粘長絲土工布。
在“十五”及至“十一五”計畫期間，我國規劃在水利、電力、交通、環境保護、江河治理等各項工程上的投資巨大，包括水利建設、 南水北調工程、電力投資、公路和鐵路建設、環境工程建設，還有港口、機場、垃圾處理、江河湖海治理、治沙等等工程，投資計達上萬億元。 中國在今後10年或更長時間，將會有更多的基礎設施工程要建設，對土工布的需求也將會越來越多，中國將成為世界土工合成材料的最大行銷市場。
其他介紹
利用土工布良好的透氣性和透水性，使水流通過，從而有效的截留砂土流失。土工布具有良好的導水性能，它可以土體內部形成排水通道，將土體結構內多餘液體和氣體外排。
利用土工布增強土體的抗拉強度和抗變形能力，增強建築結構的穩定性，以改善土體質量。
有效的將集中應力擴散，傳遞或分解，防止土體受外力作用而破壞。
防止上下層砂石、土體及混凝土之間混雜。
網孔不易堵塞—因不定型纖維組織形成的網狀結構有應變性和運動性。
高透水性—在土水的壓力下，仍能保持良好的透水性。
耐腐蝕—以丙綸或滌綸等化纖為原料，耐酸鹼，不腐蝕，不蟲蛀，抗氧化。
裝修材料
鐵合金 | 鋼材 | 型鋼 | 方鋼 | 扁鋼 | 槽鋼 | 角鋼 | 工字鋼六角鋼 | 鋼筋 | 園鋼 | 螺紋鋼 | 線材 | 管材 | 無縫管 | 焊管 | 鋼板|薄鋼板 | 中厚鋼板 | 鋼絲繩 | 絞線 | 鋼絞線 | 鍍鋅鋼絞線 | 有色金屬|水泥|普通矽酸鹽水泥 | 礦渣|矽酸鹽|水泥 | 快硬高強水泥 | 快硬矽酸鹽水泥 | 耐浸蝕水泥 | 抗流酸鹽水泥 | 水玻璃型耐酸水泥 | 膨脹水泥 | 矽酸鹽膨脹水泥 | 石膏礬土膨脹水泥 | 木材|原木 | 方木 | 板材 | 竹材 | 毛竹 | 人造板 | 木工板 | 硬質纖維板 | 膠合板 | 砌塊|磚 | 普通粘土磚 | 粘土空心磚 | 粘土瓦 | 石棉瓦 | 玻璃鋼瓦 | 琉璃瓦 | 五金 | 浴缸 | 坐便器 | 蹲便器 | 小便器 | 臉盆 | 水池 | 水箱 | 玻璃陶瓷 | 浴缸 | 坐便器 | 小便器 | 牆 | 地磚 | 全瓷牆 | 地磚 | 半瓷牆 | 地磚 | 陶瓷錦磚 | 釉面磚 | 園林磚 | 普通玻璃 | 平板玻璃 | 壓花玻璃 | 浮法玻璃 | 磨砂玻璃 | 防暴玻璃 | 加絲玻璃 | 中空玻璃 | 加層玻璃 | 電熱玻璃 | 玻璃磚玻璃磚 | 玻璃馬賽克 | 清漆 | 瓷漆 | 聚脂漆 | 油脂漆 | 地板漆 | 防鏽漆 | 生漆 | 瀝青漆 | 無極防火漆 | 酚醛防火漆 | 106塗料 | 多彩內牆塗料 | 生態木 | 鋁型材 | 木塑地板 | 膜結構建築 | 耐火材料 | 正面吊 | 塑膠格柵 | 生態木吊頂 | 硬質合金 | 裝修公司 | 生態木天花|勾縫劑|土工膜|土工布|乳膠漆|牆衣|水性漆
