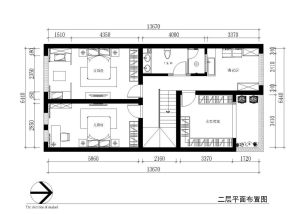

圖紙

圖紙是標有尺寸、方位及技術參數等施工所需細節和業主希望修建的工程實物的圖示表達。它包含兩層意思，作為包括在契約內的工作的圖紙；由業主(或其代表)根據契約簽發的增加和修改的圖紙。1999年出版的《契約範本》中的圖紙定義不包括承包商提供的圖紙。

基本信息

• 中文名：圖紙
• 英文名：drawing, blueprint

• 所屬學科：工程圖學
• 實質：標明尺寸的圖形和文字來說明結構

簡介

用標明尺寸的圖形和文字來說明工程建築、機械、設備等的結構、形狀、尺寸及其他要求的一種技術檔案。另一種解釋:指記錄圖形字的媒介。除紙質圖紙外，現還有電子圖紙。
圖紙的英文解釋：
graphpaper;blueprint;drawing;designplans。

大小分類

圖紙大小標準分為國際標準組織（ISO）和美國國家標準學會（ANSI）等。
國際標準組織：
A0：841mm×1189mm
A1：594mm×841mm
A2：420mm×594mm
A3：297mm×420mm
A4：210mm×297mm
美國國家標準協會：
A：8.5inch×11inch
B：11inch×17inch
C：17inch×22inch
D：22inch×34inch
E：34inch×44inch
