簡介
圖紙幅面指的是圖紙寬度與長度組成的圖面。通俗一點就是最終用來畫圖或列印的那張圖紙。
規格

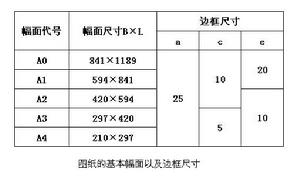

表一 圖紙的基本幅面，框線尺寸圖紙幅面是指圖紙寬度與長度組成的圖面。繪製圖樣時,應採用表一中規定的圖紙基本幅面尺寸，尺寸單位為：mm。基本幅面代號有A0、A1、A2、 A3、A4五種。
各種圖號圖紙的長邊與短邊的比例一致，均為1.414213562，也就是2的開平方，換句話說圖紙差一號，面積就差一倍。
例如：A0的尺寸為1189mm×841mm，A1的尺寸為841mm×594mm，A2的尺寸為594mm×420mm，A3的尺寸為420mm×297mm，A4的尺寸為297mm×210mm....
以此類推，小圖紙的長度等於大一號圖紙的寬度，小圖紙寬度等於大一號圖紙長度的一半（近似，考慮到捨入）。

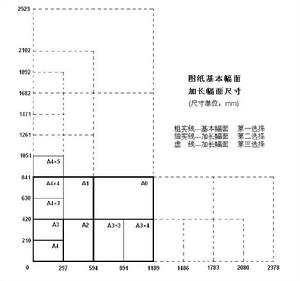

圖一 圖紙基本幅面、加長幅面的尺寸必要時，也可以加長圖紙的幅面，但必須按圖一所示的格式加長，粗實線所示為第一選擇的基本幅面；細實線所示為第二選擇的加長幅面；虛線所示為第三選擇的加長幅面。
圖紙的框線尺寸也必須符合表一的規定。表一中的框線尺寸含義可參看圖二
圖二 圖紙的框線尺寸在圖紙上必須用粗實線畫出圖框，其格式分為保留裝訂邊（圖二左所示）和不留裝訂邊（圖二右所示）兩種，但同一產品的圖樣只能採用一種格式。
