全通濾波電路

全通濾波電路

具有平坦的頻率回響,這樣的濾波器難道也有用處嗎?它的主要用途是改變信號頻譜的相位。法茲器的原理就是讓聲音通過若干全通濾波器,然後把輸出信號和原信號混合。

簡介

濾波器包含低通濾波器、高通濾波器帶通濾波器帶阻濾波器等。這些濾波器的幅度頻率回響都是不平坦的。

..

比如,低通濾波器會衰減高頻信號。低通濾波器有一個截止頻率,這個頻率是濾波器允許通過的信號的分界線,低於截止頻率的信號成分可以基本不受影響的通過,而高於截止頻率的信號被衰減而不能順利通過。正因為這種濾波器能過通過低頻信號,所以被稱為低通濾波器。

和低通濾波器類似:

高通濾波器允許通過頻率超過截止頻率的信號,而低於截止頻率的信號被衰減;帶通濾波器有兩個截止頻率,兩個截止頻率之間的信號被允許通過,兩個截止頻率之外的信號被衰減;帶阻濾波器也有兩個截止頻率,和帶通濾波器相反,被衰減的是兩個截止頻率之間的信號,兩個截止頻率之外的信號可以通過。

與前面所說的幾種濾波器不同,全通濾波器具有平坦的頻率回響,也就是說全通濾波器並不衰減任何頻率的信號。由此可見,全通濾波器雖然也叫做濾波器,但它並不具有通常所說的濾波作用,大概正是因為這個緣故,有些教科書上寧願用全通網絡這個詞,而不叫它全通濾波器。

全通濾波器雖然並不改變輸入信號的頻率特性,但它會改變輸入信號的相位。利用這個特性,全通濾波器可以用做延時器、延遲均衡等。實際上,常規的濾波器(包括低通濾波器等)也能改變輸入信號的相位,但幅頻特性和相頻特性很難兼顧,使兩者同時滿足要求。全通濾波器和其他濾波器組合起來使用,能夠很方便的解決這個問題。

在通訊系統中,尤其是數字通訊領域,延遲均衡是非常重要的。不誇張的說,沒有延遲均衡器,就沒有現在廣泛使用的寬頻數字網路。延時均衡是全通濾波器最主要的用途,全世界所有生產出來的全通濾波器,估計有超過90%的全通濾波器被用於相位校正,因此全通濾波器也被(不準確的)被稱為延遲均衡器。

全通濾波器電路設計

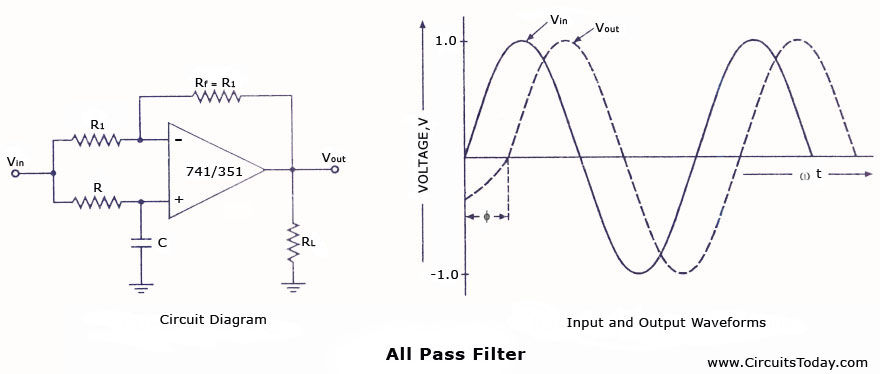

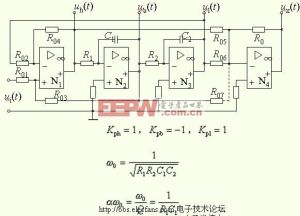

全通濾波器,無衰減傳遞的輸入信號的所有頻率成分,但提供輸入信號的不同頻率可預測的相移。全通濾波器也被稱為延遲均衡器或相位校正。與背後的輸入輸出滯後的全通濾波器,如圖所示。

111

輸出電壓VOUT的濾波電路如圖所示。(一)可通過使用疊加定理
VOUT=-V+-JX彗星/R-JXC]2V在
而代以-JXC=[1/j2Πfc]在上面的公式,我們有
VOUT=V[-1+(2/j2ΠRfc)]
或OUT/V=1-j2ΠRfc1/1+j2ΠRfc
其中,/Hz的輸入信號的頻率。
從它上面的方程是顯而易見的幅度的VOUT/V是統一的,即|VOUT|=|v的|整個有用的頻率範圍和輸入和輸出電壓之間的相移的是頻率的函式。
通過交換在如圖所示電路中的R和C的位置。(一),輸出可領先的
輸入,這些過濾器是最常用的通信使用。例如,以上輸電線路,從一個點(如電話線)?其他點傳輸信號時,他們經過相位變化。為了彌補這種相位變化,採用全通濾波器。

全通濾波器也有其他很多用途

比如:單邊帶通訊中,可以利用全通濾波器得到兩路正交的音頻信號,這兩路音頻信號分別對兩路正交的載波信號進行載波抑制調製,然後疊加就能得到所需要的無載波的單邊帶調製信號。
