五軸聯動工具機

五軸聯動工具機

在傳統的模具加工中,一般用立式加工中心來完成工件的銑削加工。隨著模具製造技術的不斷發展,立式加工中心本身的一些弱點表現得越來越明顯。

基本信息

五軸聯動工具機的優點

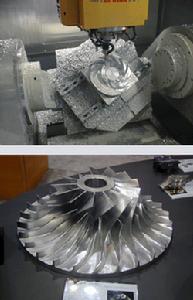

在傳統的模具加工中,一般用立式加工中心來完成工件的銑削加工。隨著模具製造技術的不斷發展,立式加工中心本身的一些弱點表現得越來越明顯。現代模具加工普遍使用球頭銑刀來加工,球頭銑刀在模具加工中帶來好處非常明顯,但是如果用立式加工中心的話,其底面的線速度為零,這樣底面的光潔度就很差,如果使用四、五軸聯動工具機加工技術加工模具,可以克服上述不足。
由於使用五軸聯動工具機,使得工件的裝夾變得容易。加工時無需特殊夾具,降低了夾具的成本,避免了多次裝夾,提高模具加工精度。採用五軸技術加工模具可以減少夾具的使用數量。另外,由於五軸聯動工具機可在加工中省去許多特殊刀具,所以降低了刀具成本。五軸聯動工具機在加工中能增加刀具的有效切削刃長度,減小切削力,提高刀具使用壽命,降低成本。
採用五軸聯動工具機加工模具可以很快的完成模具加工,交貨快,更好的保證模具的加工質量,使模具加工變得更加容易,並且使模具修改變得容易。

五軸工具機的種類

五軸聯動工具機有立式、臥式和搖籃式二軸NC工作檯,NC工作檯 NC分度頭,NC工作檯 90°B軸 ,NC工作檯 45°B軸,NC工作檯 A軸,二軸NC 主軸等類型。

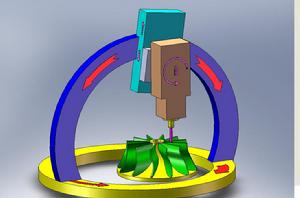

鏡博士五軸工具機鏡博士五軸工具機
上述六大類共7種五軸聯動方式都有各自的特點,無法說哪一種形式更好,只能說你的產品適合哪種類型的五軸加工。

五軸工具機發展的趨勢

首先是採用直線電機驅動技術。經過十幾年的發展,直線電機技術已經非常成熟。直線電機剛開發出來易受干擾和產熱量大的問題已經得到解決,而直線電機的定位技術,既在高速移動中快速停止,也有部分工具機廠家採用阻尼技術給予解決。直線電機的優點是直線驅動、無傳動鏈、無磨損、無反向間隙,所以能達到最佳的定位精度。直線電機具有較高的動態性,加速度可超過2g。採用直線電機驅動還具有可靠性高、免維護等特點。其次是採用雙驅動技術。對於較寬工作檯或龍門架型式,如果採用中間驅動,實際無法保證驅動力在中心,容易造成傾斜,使得動態性能較差。使用雙驅動,雙光柵尺,一個驅動模組,就能使動態性能非常完美。一個驅動指令,雙驅同時工作,光柵尺來檢測兩點是否平衡,如果不平衡則通過不同指令使其達到平衡。

五軸聯動數控工具機的戰略價值

裝備製造業是一國工業之基石,它為新技術、新產品的開發和現代工業生產提供重要的手段,是不可或缺的戰略性產業。即使是發達工業化國家,也無不高度重視。近年來,隨著我國國民經濟迅速發展和國防建設的需要,對高檔的數控工具機提出了急迫的大量需求。工具機是一個國家製造業水平的象徵。而代表工具機製造業最高境界的是五軸聯動數控工具機系統,從某種意義上說,反映了一個國家的工業發展水平狀況。長期以來,以美國為首的西方工業已開發國家,一直把五軸聯動數控工具機系統作為重要的戰略物資,實行出口許可證制度。特別是冷戰時期,對中國、前蘇聯等社會主義陣營實行封鎖禁運。愛好軍事的朋友可能知道著名的“東芝事件”:上世紀末,日本東芝公司賣給前蘇聯幾台五軸聯動的數控銑床,結果讓前蘇聯用於製造潛艇的推進螺旋槳,上了幾個檔次,使美國間蝶船的聲納監聽不到潛艇的聲音了,所以美國以東芝公司違反了戰略物資禁運政策,要懲處東芝公司。
由此可見,五軸聯動數控工具機系統對一個國家的航空、航天、軍事、科研、精密器械、高精醫療設備等等行業,有著舉足輕重的影響力。 現在,大家普遍認為,五軸聯動數控工具機系統是解決葉輪、葉片、船用螺旋槳、重型發電機轉子、汽輪機轉子、大型柴油機曲軸等等加工的唯一手段。所以,每當人們在設計、研製複雜曲面遇到無法解決的難題時,往往轉向求助五軸數控系統。由於五軸聯動數控工具機系統價格十分昂貴,加之NC程式製作較難,使五軸系統難以“平民”化套用。但近年來,隨著計算機輔助設計(CAD)、計算機輔助製造(CAM)系統取得了突破性發展,珊星公司等中國多家數控企業,紛紛推出五軸聯動數控工具機系統,打破了外國的技術封鎖,占領了這一戰略性產業的至高點,大大降低了其套用成本,從而使中國裝備製造業迎來了一個嶄新的時代!以信息技術為代表的現代科學的發展對裝備製造業注入了強勁的動力,同時也對它提出更強要求,更加突出了機械裝備製造業作為高新技術產業化載體在推動整個社會技術進步和產業升級中無可替代的基礎作用。作為國民經濟成長和技術升級的原動力,以五軸聯動為標誌的機械裝備製造業將伴隨著高新技術和新興產業的發展而共同進步。中國不僅要做世界製造的大國,更要做世界製造強國!預計在不久的將來,隨著五軸聯動數控工具機系統的普及推廣,必將為中國成為世界最強國奠定堅實的基礎!
CCMT2008展出的全國產化五軸聯動數控工具機統計(共18台)

序號 工具機生產企業 展品名稱 展品型號 配套數控系統名稱、型號
1 配置華中數控系統共七台
1 魯南工具機有限公司 五軸聯動加工中心 VHP800-5AX 華中世紀星
HNC-21M五軸聯動
2 齊齊哈爾二工具機集團 五軸聯動數控臥式鏜銑床 BMT110 華中世紀星
HNC-21M五軸聯動
3 四川長征工具機集團 五軸聯動立式加工中心 LVC600 華中世紀星
HNC-21M五軸聯動
4 北京機電院高技術股份有限公司 五軸聯動立式加工中心 BV400R 華中世紀星
HNC-21M五軸聯動
5 山東威能數字機器有限公司 五軸聯動數控加工中心 XHS716 華中世紀星
HNC-21M五軸聯動
6 青島元通機械有限公司 五軸聯動數控加工中心 XTK138/5 華中世紀星
HNC-21M五軸聯動
7 北京勝為弘技數控裝備有限公司 葉片形面加工九軸六聯動數控砂帶磨床 TX6 華中世紀星
HNC-21九軸六聯動
2 配置大連數控系統一台
1 大連工具機集團 五軸聯動加工中心 VDW500 大連數控32M五軸聯動
3 配置大連光洋系統兩台
1 大連光洋科技公司 五軸聯動龍門銑 SP2503W 光洋GDS07匯流排開放式數控系統
2 大連光洋科技公司 五軸聯動加工中心 VGW400 光洋GDS07匯流排開放式數控系統
4 配置大連大森系統兩台
1 瀋陽工具機集團 車銑複合工具機 HTM63150 大森DASENG 20A
2 南京肯信精密機械製造有限公司 高速精密五軸聯動加工中心 VS655 大森DASENG 18
5 配置瀋陽高精數控技術有限公司系統一台
1 江蘇新瑞公司 臥式加工中心 FMS63 高精數控GJ-110
6 配置南京四開系統三台
1 南京四開公司 五軸聯動雕銑工具機 SK-5L16075 四開SK2006NA
2 江蘇新瑞工具機(集團)有限公司 定梁五軸聯動龍門數控銑床 K4220/5X-40T 四開SK2006NA
3 江蘇新瑞工具機(集團)有限公司 五軸聯動葉片加工中心 V5X-1800GF 四開SK2006NA
7 配置北京凱奇數控有限公司和瀋陽高精數控技術有限公司合作生產系統一台
1 北京第二工具機廠有限公司 高精度數控複合磨削中心 B2-K3000 NC-110數控系統
8 配置北京精雕科技有限公司生產系統一台
1 北京精雕科技有限公司 五軸聯動雕銑工具機 北京精雕系統
