乾掛(英文名:dry-hang)是指採用金屬掛件將裝飾材料牢固懸掛在結構體上形成飾面的一種掛裝施工方法的簡稱。

基本信息

乾掛幕牆

插銷式乾掛幕牆

通過專業的開孔設備,在瓷板棱邊精確加工成一條圓,將銷針植入孔中,通過連線件將瓷板固定在龍骨上。
由於在瓷板棱邊開孔,容易崩邊,瓷板損耗大,施工工藝複雜,現已被淘汰,基本不採用。

開槽式乾掛幕牆

通過專業的開槽設備,在瓷板棱邊精確加工成一條凹槽,將掛件扣入槽中,通過連線件將瓷板固定在龍骨上。

開槽式瓷板幕牆的不足

1、對瓷板厚度要求較高,一般瓷板不小於15mm厚。
2、開槽時容易崩邊,損耗大。
3、需要安裝鋼龍骨,加大建築物承重,且增加成本。
4、保溫要單獨安裝,保溫安裝與幕牆安裝交叉施工,安全隱患大。
5、板材的受力方式為點承重,抗震性能差,安全係數低。

背栓式乾掛幕牆

通過專業的開孔設備,在瓷板背面精確加工裡面大、外面小的錐形圓孔,把錨栓植入孔中,擰入螺桿,是錨栓底部完全展開,與錐形孔相吻合,形成一個無應力的凸型結合,通過連線件將瓷板固定在龍骨上

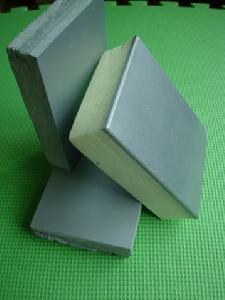

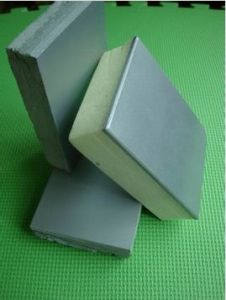

保溫裝飾一體化幕牆
保溫裝飾一體化幕牆
背栓式乾掛幕牆的不足
1、需要安裝鋼龍骨,加大建築物承重,且增加成本
2、保溫要單獨安裝,保溫安裝與幕牆安裝交叉施工
3、安全隱患大
4、板材的受力方式為點承重,抗震性能差,安全係數低。
4、保溫裝飾一體化幕牆採用工廠內已加工好的保溫裝飾一體化成品板,通過專用配件和專用粘結砂漿直接將成品板固定在基層牆體上。在全球厲行建築節能的今天,這種安裝方式的幕牆是大勢所趨,必將取代傳統幕牆。海夫斯陶保板外牆外保溫裝飾系統就是其中的引領者。

背栓式無龍骨瓷板乾掛技術

背栓式無龍骨瓷板乾掛技術引用自德國Seelbach公司產品及生產各類專利配件的外裝飾系統材料專業技術。近兩年來在大型工程中得到了套用,如蘇州南都·玲瓏灣花園(一期、二期)、蘇州工業園金墅國際公寓(一期、二期、三期)、南京朗詩·國際街區一期等工程項目。該技術已經通過了江蘇省科技成果鑑定

背栓式無龍骨瓷板乾掛錨固系統介紹

背栓式無龍骨瓷板乾掛錨固系統套用了化學粘結(植筋)原理和背栓式原理,開發出了無龍骨新技術。
採用背栓式錨固原理,開發了錨栓,嵌入飾面板後,鏇入螺栓,底部擴張,與特有鑽頭在飾面板背部的拓孔吻合,形成無應力的緊固模式。
傳統工藝中膨脹螺栓的使用只能在混凝土的受壓區使用,而不能使用在開裂區,建築物表面的立面很難斷定是受壓區還是開裂區,在施工中是有限制的,一般不宜用於永久建(構)築物,採用的膨脹螺栓如果不是不鏽鋼時間長了有可能會腐蝕,導致膨脹螺栓鬆動,甚至脫落,摩擦型膨脹錨栓安全性較差,在反覆風力作用下易鬆動。也有採用混凝土中預埋件。預埋件的缺點就是費事,要求設計位置的偏差在±10mm內,故有一定的難度。而植筋是採用結構膠將鋼筋與混凝土粘結,利用膠體的粘結力形成面-面接觸的全長錨固體,對基材無擠壓力,可在混凝土的開裂區使用。
化學錨栓是由化學藥劑(樹脂錨固劑)與金屬桿體組成。拉拔力大、抗震動、抗疲勞、不收縮、耐老化、承載快、安裝簡便、成本低,是與混凝土牆體基面常用的連線方式。
i.化學粘結原理(植筋原理):在基材上鑽孔並清潔後,把化學粘結劑填入孔內,然後插入錨栓進行粘結錨固。它是通過化學凝聚劑,使錨栓與材料進行粘結的一種錨固方式。錨固的性能與化學產品的抗老化,收縮,及防火性能密切相關。
ii.背栓式原理:背栓式無龍骨幹掛錨固技術是指通過專用的設備和鑽頭在材料的內部鑽錐形孔,使植入錨栓時,錨栓底部打開後的形狀與鑽孔形狀相吻合,通過凸形結合,形成結構鎖定,進行無應力錨固,此類錨栓也叫無應力錨定。

背栓式無龍骨幹掛錨固系統特點

A、L型插桿利用植筋原理與牆體連線,同時也對保溫層起到一個加固作用。B、背栓式錨栓特有的自檢功能,同時可以套用在薄型飾面板材,也減低了牆體的負荷。
C、避免了傳統的龍骨框架造型,大大地降低了成本,同時施工速度也為傳統的2——3倍。
D、系統結構簡明,飾面板可拆卸更換,維護成本低。
E、利用雨幕原理:“多腔減壓、等壓防水、減壓消氣”。具有通風換氣的功能,隔熱、隔聲,節能環保。專家指出:水平縫開放——5.1%進入通風腔,僅0.3%雨水到達保溫層;所有縫開放——16.6%進入通風腔,僅0.4%雨水到達保溫層;系統乾燥時間——有風、偶有光照24小時乾透。

背栓式無龍骨瓷板乾掛系列特點

a)最佳化建築物立面,充分表達建築師的設計意圖
Ⅰ 板縫間無可見支承結構;
Ⅱ 可自由選擇板材背面的錨栓位置;
Ⅲ 節點做法靈活,可充分展現建築物細部構造;
Ⅳ 可以按設計要求經常更換板材。
b)結構體系最佳化,具有更高的承載能力
Ⅰ 幕牆自重輕,每平方米板材自重25KG——29KG;
Ⅱ 體系傳力簡捷明確,不存在因相互連線造成的不可確定性應力集中;
Ⅲ 與板材邊緣固定的系統相比有數倍的抗拉強度
Ⅳ 板材所受的彎距更小;安全度更高;
Ⅴ 充分體現柔性結構的設計意圖,抗震性能好。
c)抗凍、耐酸,在惡劣的大氣環境下,不會被凍裂和失去光澤,在長期的紫外線照射不褪色,永葆原有色澤。
d)安裝施工預製化程度高,可縮短施工時間,降低施工強度。

背栓式無龍骨瓷板掛粘技術

背栓式無龍骨瓷板掛粘系統
基層牆體為混凝土加氣砌塊牆、磚牆時,若拉拔力有疑問,可採用現場測試,單個固定件拉拔力大於等於1KN的牆體即可使用本外牆外保溫系統。
為保證系統的質量,減少材料的浪費,本系統要求對不平整的牆面做找平層。當牆面平整度、垂直度檢驗合格符合國家中級抹灰驗收標準方可進行下一步工序。
保溫層採用根據建築物結構及設計需要選擇EP、XPS、PF、PU,這些產品既有一定強度,有具備牆體套用所必需的韌性,其厚度應根據行業標準《民用建築節能設計標準(採暖居住建築部分)JGJ26-95》的標準和計算方法經計算確定。業主也可以根據國外先進的設計標準確定保溫層厚度以達到更加節能的效果
內置背栓的技術突破延續了傳統乾掛結構點支撐定位技術體系,通過以點面控制了陶保板飾面層的變形和位移,從面避免了傳統保溫裝飾板遇火脫落的風險隱患。海夫斯陶保板通過專用聚合物粘結劑採用點粘法工藝,與牆體實現永久性粘結,將傳統乾掛點承重同面承重相結合,大大降低了陶保板承受的彎曲應力和剪下應力,從而避免了傳統乾掛撞裂或斷裂後脫落的風險隱患。
本系統的固定件採用M8*85膨脹螺栓,其抗拉拔力達到1KN以上,懸掛力大於40Kg,有效地保證系統的安全。
質量源於自然,典雅彰顯高貴。海夫斯陶保板豐富多彩的質感,為建築與自然山水和人文環境的溝通提供了更多的創意和更大的想像空間,師法自然的豐富多彩,讓建築充滿著自然、人文和品位,自然天成更自然。更耐久質量恆久遠,口碑永流傳,海夫斯陶保板典雅恆久的陶瓷質感,彰顯著高貴和源遠流長的文明,暢敘著源於自然的靈感和永恆的建築情懷,質量恆久更耐久。
本系統的板塊與板塊之間的接縫用泡沫棒塞實後澆注矽酮耐候密封膠,一方面起到防止雨水滲入,另一方面有線條美感,讓整個建築觀感更加明快,不至於單調。
