七氟丙烷

七氟丙烷是一種無色無味的氣態氟代烴，是滅火劑的一種常見材料。

名稱

以七氟丙烷為原材料的滅火劑計有：
HFC-227
HFC-227ea
MH-227 (Shanghai Waysmos)
FE-227，和
FM-200。

七氟丙烷分子式

化學特性

七氟丙烷的化學式是 CF3-chf-CF3，或C3HF7，熔點是−131 °C、沸點是−16.4 °C。微溶於水（260 mg/L）。
七氟丙烷參數：
臭氧層的耗損潛能值ODP=0
溫室效應潛能值GWP=0.6
大氣中存留壽命ALT=31年
滅火劑無毒性反應濃度NOAEL=9.0%
滅火劑有毒性反應濃度LOAEL=10.5%
滅火設計基本濃度C=8%
低於NOAEL和LOAEL，相對安全。

七氟丙烷的套用

由於七氟丙烷不含有氯或溴，不會對大氣臭氧層發生破壞作用，所以被採用來替換對環境危害的海龍1301和海龍1211來作為滅火劑的原料。七氟丙烷在大氣中的生命周期約為31年到42年間，而且在釋出後不會留下殘餘物或油漬，亦可透過正常排氣通道排走，所以很適合作為數據中心或伺服器存放中心的滅火劑。通常這些地方都會把一罐含有壓縮了的七氟丙烷的罐安裝在樓層頂部，當火警發生時，七氟丙烷從罐的出氣口排出，迅速把火警發生場所的氧氣排走、並冷卻火警發生處，從而達到滅火的目的。
七氟丙烷雖然在室溫下比較穩定，但在高溫下仍然會分解，並產生氟化氫，產生刺鼻的味道。其他燃燒產物還包括一氧化碳和二氧化碳。
接觸液態七氟丙烷可以導致凍傷。
七氟丙烷亦可作為發射火箭的濕劑（propellant）。
七氟丙烷被使用在配藥測量的藥量吸入器，例如在哮喘療程中使用的吸入器。

七氟丙烷滅火器的組成部分

1、滅火瓶組，任何一套滅火瓶組都包含滅火劑儲存瓶、瓶頭控制閥、安全閥、手動閥、壓力表等配件，生產廠家可以根據實際情況需要，選用不同容積的儲存瓶。
2、所謂的高壓軟管就是連線滅火瓶組和滅火劑單向閥的裝置。
3、滅火劑單向閥的作用就是防止氣體倒流，是裝在高壓軟管與集流管之間的裝置。
4、啟動瓶組裡充裝氮氣,當發生火災,啟動瓶組接到指令時啟動氣體打開選擇閥、瓶頭控制閥,釋放滅火劑。
5、安全泄壓閥的作用是防止系統超壓。
6、選擇閥是當有管網七氟丙烷滅火系統保護多個分區時,選擇閥的作用就是用來控制滅火劑進入相應的保護區，選擇閥是根據管徑的大小來選擇。
7、壓力信號器是反饋滅火劑噴放的信號。
8、噴頭的作用是噴放滅火劑。
9、高壓管道的作用是輸送滅火劑。
10、高壓管件的作用是連線高壓管道。

七氟丙烷滅火裝置

七氟丙烷在常溫下氣態，無色無味、不導電、無腐蝕，無環保限制，大氣存留期較短。滅火機理主要是中斷燃燒鏈，滅火速度極快，這對搶救性保護精密電子設備及貴重物品是有利的。七氟丙烷的無毒性反應（NOAEL）濃度為9%，有毒性反應（LOAEL）濃度為10.5%，七氟丙烷的設計濃度一般小於10%，對人體安全。其特點具有良好的清潔性（在大氣中完全汽化不留殘渣），良好的氣相電絕緣性及良好的適用於滅火系統使用的物理性能。20世紀90年代初，工業已開發國家首選用七氟丙烷替代哈龍滅火系統並取得成功
七氟丙烷滅火裝置分為有管網和無管網（櫃式）兩種。

有管網七氟丙烷滅火系統

有管網七氟丙烷滅火系統的體滅火劑儲存瓶平時放置在專用鋼瓶間內，通過管網連線，在火災發生時，將滅火劑由鋼瓶間，輸送到需要滅火的防護區內，通過噴頭進行噴放滅火。

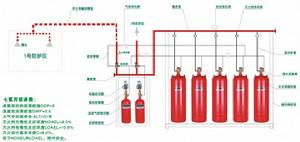

系統示意圖

七氟丙烷有管網系統圖

系統組成

七氟丙烷氣體滅火系統包括：滅火瓶組、高壓軟管、滅火劑單向閥、啟動瓶組、安全泄壓閥、選擇閥、壓力信號器、噴頭、高壓管道、高壓管件等組成。
1、滅火瓶組

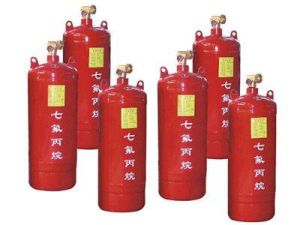

每套滅火瓶組包含滅火劑儲存瓶、平頭控制閥、安全閥、手動閥、壓力表、七氟丙烷滅火劑。儲存瓶根據容積大小可分為不同的型號。
瓶組型號：
QMP60-PL 容積60L

七氟丙烷瓶組QMP

QMP70-PL 容積70L
QMP90-PL 容積90L
QMP100-PL 容積100L
QMP120-PL 容積120L
QMP150-PL 容積150L
QMP180-PL 容積180L
2、高壓軟管
高壓軟管是連線滅火瓶組和滅火劑單向閥的裝置。

高壓軟管PLRG

3、滅火劑單向閥
滅火劑單向閥安裝在高壓軟管與集流管之間的裝置，防止氣體倒流。
4、啟動瓶組
啟動瓶組裡充裝氮氣，當發生火災，啟動瓶組接到指令時啟動氣體打開選擇閥、瓶頭控制閥，釋放滅火劑。
啟動瓶組包含儲氣瓶、瓶頭控制閥、電磁啟動器、安全閥、手動閥、壓力表、啟動氣體。
5、安全泄壓閥
安全泄壓閥用於防止系統超壓。

安全泄壓閥QLAQ

6、選擇閥
當有管網七氟丙烷滅火系統保護多個分區時，選擇閥用來控制滅火劑進入相應的保護區。
根據計算管徑的大小，選擇相應管徑的選擇閥。

選擇閥PLFPTF

型號：
PLFPTF25 DN25
PLFPTF32 DN32
PLFPTF40 DN40
PLFPTF50 DN50
PLFPTF65 DN65
PLFPTF80 DN80
PLFPTF100 DN100
PLFPTF125 DN125
PLFPTF150 DN150
7、信號壓力器

壓力信號器PLXH

壓力信號器反饋滅火劑噴放信號。
8、噴頭PLPT

七氟丙烷噴頭

用於噴放滅火劑。
9、高壓管道
高壓管道用於輸送滅火劑。
10、高壓管件
高壓管件用於連線高壓管道。

套用場所

有管網七氟丙烷氣體滅火系統適用於：電子計算機房、圖書館、檔案館、貴重物品庫、電站（變壓器室）、電訊中心、潔淨廠房等重點部位的消防保護。

無管網（櫃式）七氟丙烷滅火系統

氣體滅火劑儲存瓶經過包裝成滅火櫃，外形美觀，平時放在需要保護的防護區內，在發生火災時，不需要經過很多管路，直接就在防護區內噴放滅火。

系統簡介

無管網（櫃式）七氟丙烷氣體滅火系統，是輕便可移動式自動探測火災、自動報警、自動滅火的現代化消防設備，其滅火效能高，滅火速度快、毒性低、對設備無污損，滅火裝置性能優

櫃式七氟丙烷滅火裝置

良，其控制部分可與消防控制中心相銜接。

系統組成

無管網（櫃式）七氟丙烷氣體滅火系統包括儲存瓶、啟動裝置、安全泄壓閥、壓力表、櫃體、壓力信號器、噴射短管、噴頭、七氟丙烷滅火劑。
根據儲存瓶的大小分為不同的型號，下面以長沙磐龍安全設備有限公司生產的無管網（櫃式）七氟丙烷滅火系統為例：
GQQ 60-PL 儲存瓶容積60L
GQQ 70-PL 儲存瓶容積70L
GQQ 90-PL 儲存瓶容積90L
GQQ 100-PL 儲存瓶容積100L
GQQ 120-PL 儲存瓶容積120L
GQQ 150-PL 儲存瓶容積150L
GQQ 180-PL 儲存瓶容積180L

系統設計和施工應遵循的規範

氣體滅火系統設計規範GB50370-2005

氣體滅火系統施工及驗收規範GB50263-2007

有管網和無管網的優缺點

1、有管網系統經過管網噴放，噴頭平均分配，所以噴放均勻，滅火效果好，而無管網一般都是箱體噴頭直接噴放，噴放不夠均勻；
2、有管網需要單獨設定鋼瓶間，設定管網，而無管網不需要，如果只保護一個區域，從經濟角度有管網系統成本高。
3、如果多個區域，有管網系統可以用同一套系統保護多個防護區。不同防護區發生火災，針對性的噴放，而無管網需要每個防護區單獨設定鋼瓶和滅火劑，這個時候無管網的價格就比較高了。
4、有管網系統鋼瓶在鋼瓶間。因為距離遠，所以要求壓力高，一般4.2MPa。有的是5.6MPa。
5、無管網系統鋼瓶在防護區。因為在防護區，所以壓力不能太高，所以一般選2.5MPa。
