總體情況
魯布革水電站工程概況
電站組成
由首部樞紐、引水發電系統、地下廠房三部分組成。裝有4台15萬千瓦水輪發電機，年發電量27.5億千瓦時。電能通過4條220千伏、2條110千伏線路分別送往昆明和貴州興義等地。1992年12月11日正式通過國家驗收，為雲電東送作出較大貢獻。
樞紐布置
壩址區地層以白雲岩為主，喀斯特作用微弱。引水隧洞通過的主要地層為石灰岩和白雲岩，局部有砂頁岩和泥灰岩分布。
廠區岩層主要為灰質白雲岩，喀斯特較發育。

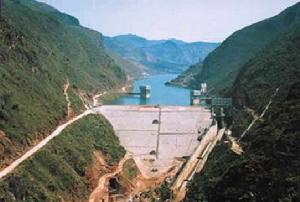

首部樞紐建築物有堆石壩、泄洪建築物、電站進水口及排沙設施。堆石壩為土心牆堆石壩，土心牆料採用近壩區的坡積殘積層紅土和全風化砂頁岩混合料。壩頂高程1138米，頂寬10米，全長217.17米，上、下游邊坡為1:1.8。

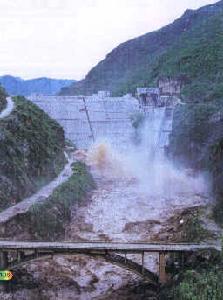

泄洪建築物
由左岸開敞式溢洪道和左、右岸泄洪隧洞組成。溢洪道有溢流孔之孔，單孔淨寬13米。泄槽總寬30米，全長553米，堰頂高程1112.6米，最大泄流量6424立方米/秒。左岸泄洪隧洞全長723.83米，進口底板高程1080米，圓形有壓段直徑11.5米，無壓段尺寸為8.5×12.88米，最大泄流量1995立方米/秒。右岸泄洪隧洞全長681.08米，進口底板高程1060米，圓形有壓段直徑10米，無壓段尺寸8.5×10.87米，最大泄流量1658立方米/秒。排沙洞1條，直徑5米，設計泄流量300立方米/秒。
引水系統設在左岸，包括1條內徑為8.0米，長9387米的引水隧洞，一座帶上室的差動式調壓井（大井內徑13米，高63.9米），2條地下埋藏式斜井高壓主管道（內徑4.6米，長468.1米及469.5米）和4條支管（內徑3.2米）。廠房及變電站設在地下洞室內。地下廠房長125米，寬18米，高39.4米。廠內裝有4台容量為150Mw的混流式水輪發電機組。主變壓器室長82.5米，寬12.5米，高26.9米。室內設有4台雙卷三相變壓器、1台自耦變壓器和220kv，110kV氣體絕球金屬封閉電器。
機電設備
混流式水輪機，轉輪直徑3.442米，最大水頭372.5米，額定水頭312.0米，最小水頭295.1米，額定出力153MW，最大出力172Mw，額定轉速333.3r/min，額定流量53.5立方米/秒，吸出高度6.5米。轉輪帶有副葉片，即在兩個常規長葉片之間增加一片短葉片，使柵葉密度增加，改善流態。同時，葉片受壓面積增加，單位面積負荷減輕，汽蝕性能改善。這種轉輪適用於高水頭和水流含有泥沙的電站，它在部分負荷運行時效率較高，與一般混流式水輪機相比，有較寬的高效率區，廠家保證真機最高效率94.6%，設計點效率93.4%。
發電機為懸式空冷，額定出力172MV·A，額定功率因數0.875，額定電壓15.75kv，最大出力198MV·A，最高效率98.58%，GD2為4000噸·平方米，自熄滅型下級絕緣。
220kV主變壓器為三相雙繞組水冷鐘罩式，每台172MV·A，與發電機組成單元接線。1台60MV·A三相自耦變壓器將220kV電壓降壓，向110kV側供電。
220KV和110kV高壓配電裝置均採用氣體絕緣金屬封閉電器（GIS）。220kV側為雙母線接線，出線3回（含1回備用）。110kV側為單母線不分段接線，出線3回（含1回備用）。
機電設備消防:在不同地區採用不同滅火方式：
（1）主變壓器和自耦變壓器室用HALOH1301滅火，自動或手動投入。
（2）發電機用二氧化碳滅火，自動或手動投入。
（3）母線廊道、電纜道和近區變壓器室採用化學滅火劑，自動或手動投入。
（4）電纜室和110kv，220kv電纜用於粉手持滅火。
（5）主、副廠房各層和油庫用水滅火，手動投入。
在主變壓器室、發電機坑和油庫等處沒有手動投入的事故排煙專用通風系統。
工程施工
首部樞紐採用圍堰一次斷流、隧洞導流、基坑全年施工方式。引水隧洞採用鑽爆法、光面爆破開挖，平均月進尺230米。混凝土襯砌採用針梁式鋼模澆築。地下廠房開挖亦採用鑽爆法、光面爆破施工。除尾水洞外，廠區洞室的永久支護均採用錨噴支護。主副廠房、主變壓器（包括GIS）室及尾水閘門室的吊車梁均為岩壁式。總工程量：土石方明挖152萬立方米，石方洞挖140萬立方米,土石方填築223萬立方米，混凝土澆築72萬立方米,金屬結構安裝5578噸。
參建單位
魯布革水電站大壩建設管理單位：水利電力部魯布革工程管理局
設計單位：昆明勘測設計院
施工單位：首部和廠區：水利電力部第十四工程局
引水系統工程：日本大成建設株式會社
諮詢機構：世行特咨團(SBC)澳大利亞雪山工程公司(SMEC)挪威諮詢顧問團(AGN).
運行單位：魯布革發電總廠
主要設備供應商：發電機組：德國西門子公司
水輪機和球閥：挪威克維聶公司
變壓器：日本柱友公司
獲得榮譽

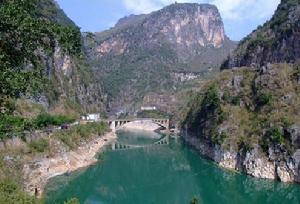

魯布革人工湖機電設備

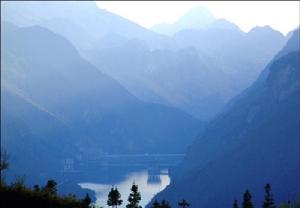

晨霧中的魯布革水電站發電機為懸式空冷，額定出力172MV•A，額定功率因數0.875，額定電壓15.75kv，最大出力198MV•A，最高效率98.58%，GD2為4000噸•平方米，自熄滅型下級絕緣。
220kV主變壓器為三相雙繞組水冷鐘罩式，每台172MV•A，與發電機組成單元接線。1台60MV• A三相自耦變壓器將220kV電壓降壓，向110kV側供電。
220KV和110kV高壓配電裝置均採用氣體絕緣金屬封閉電器（GIS）。220kV側為雙母線接線，出線3回（含1回備用）。110kV側為單母線不分段接線，出線3回（含1回備用）。
設備消防
魯布革水電站風光（1）主變壓器和自耦變壓器室用HALOH1301滅火，自動或手動投入。
（2）發電機用二氧化碳滅火，自動或手動投入。
（3）母線廊道、電纜道和近區變壓器室採用化學滅火劑，自動或手動投入。
（5）主、副廠房各層和油庫用水滅火，手動投入。
在主變壓器室、發電機坑和油庫等處沒有手動投入的事故排煙專用通風系統。
工程施工

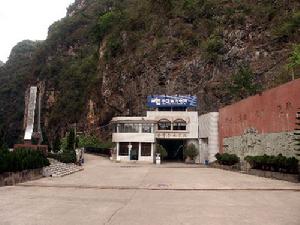

魯布革水電站地下廠房入口總工程量
土石方明挖152萬立方米，石方洞挖140萬立方米，土石方填築223萬立方米，混凝土澆築72萬立方米，金屬結構安裝5578噸。
設計單位
施工單位
引水系統工程
諮詢機構
澳大利亞雪山工程公司（SMEC）、挪威諮詢顧問團（AGN）、世行特咨團（SBC）
旅遊景區
魯布革水電站牌子在觀景台懸崖“萬梯”古驛道下面，是面積近20萬平方米、名揚四海的地下電廠－－魯布革電站。這個地下發電廠共11層，14個國家的先進設備裝點其間，四台機組發電量為60萬千瓦，是一個人工大洞穴。凡到魯布革風景區遊玩的客人，必以此一睹風采。
沿著黃泥河往下，就到了黃泥河、多依河、清水河匯入南盤江的江集點三江口。這裡山清、水秀、樹老、民俗獨特可謂四絕。有人稱“一步跨三省”的姊妹寨：貴州布依寨、廣西壯族寨、雲南水族寨。
魯布革風景區是一個集自然風光、人文景觀和現代科技於一體的風景區，這裡交通便利，可乘車、乘船遊覽，是理想的遊覽勝地。
