XRD即X-ray diffraction ,X射線衍射,通過對材料進行X射線衍射,分析其衍射圖譜,分析材料的成分等。

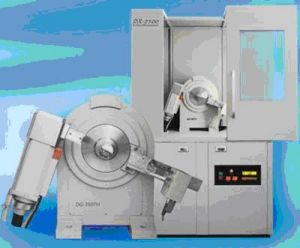

XRD 設備圖
XRD即X-ray diffraction , X射線衍射,通過對材料進行X射線衍射,分析其衍射圖譜,分析材料的成分等。

套用範圍

XRD可以做定性,定量分析。即可以分析合金裡面的相成分和含量,可以測定晶格參數,可以測定結構方向、含量,可以測定材料的內應力,材料晶體的大小等等。
一般主要是用來分析合金裡面的相成分和含量。

工作原理

X射線是原子內層電子在高速運動電子的轟擊下躍遷而產生的光輻射,主要有連續X射線和特徵X射線兩種。晶體可被用作X光的光柵,這些很大數目的原子或離子/分子所產生的相干散射將會發生光的干涉作用,從而影響散射的X射線的強度增強或減弱。由於大量原子散射波的疊加,互相干涉而產生最大強度的光束稱為X射線的衍射線。
滿足衍射條件,可套用布拉格公式:2dsinθ=λ
套用已知波長的X射線來測量θ角,從而計算出晶面間距d,這是用於X射線結構分析;另一個是套用已知d的晶體來測量θ角,從而計算出特徵X射線的波長,進而可在已有資料查出試樣中所含的元素。

樣品製備

通常定量分析的樣品細度應在1微米左右,即應過320目篩。

常用分析軟體

有Pcpdgwin,Search match,High score和Jade,比較常用的是後兩種。
High score
(1)可以調用的數據格式更多。
(2)視窗設定更人性化,用戶可以自己選擇。
(3)譜線位置的顯示方式,可以讓你更直接地看到檢索的情況
(4)手動加峰或減峰更加方便。
(5)可以對衍射圖進行平滑等操作,使圖更漂亮。
(6)可以更改原始數據的步長、起始角度等參數。
(7)可以進行0點的校正。
(8)可以對峰的外形進行校正。
(9)可以進行半定量分析。
(10)物相檢索更加方便,檢索方式更多。
(11)可以編寫批處理命令,對於同一系列的衍射圖,一鍵搞定。
軟體下載:[email protected]

Jade
和Highscore相比自動檢索功能少差,但它有比之更多的功能。
(1)它可以進行衍射峰的指標化。
(2)進行晶格參數的計算。
(3)根據標樣對晶格參數進行校正。
(4)輕鬆計算峰的面積、質心。
(5)出圖更加方便,你可以在圖上進行更加隨意的編輯。
軟體下載:[email protected]
此外,還有Pcpdgwin和search match
http://davidpzw.bokee.com/viewdiary.14027492.html

人體吸收

人體哪些部位吸收X射線多
人體組織結構的密度可歸納為三類:屬於高密度的有骨組織和鈣化灶等;中等密度的有軟骨、肌肉等;低密度的有脂肪組織以及存在於呼吸道、胃腸道鼻竇和乳突內的氣體等。
人體組織結構和器官形態不同,厚度也不一致。其厚與薄的部分,或分界明確,或逐漸移行。厚的部分,吸收X線多,透過的X線少,薄的部分則相反。人體各部位細胞對X射的反應程度不一,其中以性腺最為敏感。輻射能夠引起生殖細胞遺傳物質的變化,形成遺傳效應。這種變化表現為基因突變和染色體畸變。近年來,對輻射的遺傳效應有了一些新的認識,認為在小劑量範圍內對遺傳方面的影響不大。

防護措施

技術方面:
可以採取禁止防護和距離防護原則。
禁止防護是指使用原子序數較高的物質,常用鉛或含鉛的物質,作為屏障以吸收不必要的x線。
距離防護是指利用x線曝射量距離平方成反比這一原理,通過增加x線源與人體間距離以減少曝射量。
簡單說來,在X線環境中要注意穿戴鉛圍裙、鉛圍脖、鉛帽、鉛眼睛、鉛手套、鉛面罩及性腺防護等,並利用距離防護原則,加強自我防護。
其他輻射及防護
除了X線輻射外,在人們生活中還有類似的輻射,比如電腦、電視、手機、微波爐離人體都很近,所以危害也比較重,現在家庭裝修通常會買一些地磚、文化石等,這些裝修材料也會產生一定的輻射,地磚的輻射主要是來自於氡的放射性,氡射氣是電離輻射,這種電離輻射作用在機體分子裡面可以把有機分子正負電荷給拉開,然後就會產生不可恢復的器質性病變。
如何防護這些輻射呢?
應該說,只要注意了時間和距離的問題,使用微波爐一般是不會對人體造成損害的。比如打開微波爐後儘量離開,保持距離以達到防護作用,還可以在微波爐上加上微波爐專用罩。電腦螢幕、主機、機箱、甚至連滑鼠都有輻射,當然最主要的輻射是來自於螢幕,通常做好螢幕的防輻射工作就可以了。可以給電腦加上防輻射屏。孕婦要遠離輻射源,及時切斷髮射源或穿著孕婦防輻射服

相關文獻

1. 劉粵惠劉平安. X射線衍射分析原理與套用. 北京:化學工業出版社. 2003
2. 李樹棠. X射線衍射實驗方法. 北京:冶金工業出版社. 1993
3. http://www.instrument.com.cn/show/download/shtml/031777.shtml
