OTN交換

OTN交換

OTN交換是為融合的光傳輸架構提供高靈活子波長交換,集OTN與分組交換於同一平台,可為運營商在網路設計和成本最佳化方面提供最大的靈活性。世界各地的網路運營商均在逐漸採用 OTN 交換技術,2013年OTN交換市場業務增長了37%。

OTN交換的介紹

光互連論壇(OIF)全新《基於分組架構的OTN協定的執行協定(IA)》,為基於單元或分組的交換架構技術定義了統一的OTN流交換方法(包括最新標準化ODU0與ODUflex流)。這有助於在分組光傳輸平台(P-OTP)上採用統一架構,以顯著簡化設計,降低功耗,節省機架空間。據業界估計,P-OTP設備市場至2015年的增長可達20%或以上。P-OTP能夠在統一平台上同時支持OTN交換及分組交換功能,使其在新一代光傳輸網路中迅速普及。這在光網路從單一的TDM(SONET/SDH)持續演進至融合分組和OTN架構中是顯著優勢。

OTN交換的發展進程

由於絕大多數接入業務是10G子速率,GE為寬頻和企業接入首選,所以城域網路通常是基於10G波長建立,隨著運營商準備廣泛部署40G和100G波長,導致客戶端信號和波長頻寬的差距增大。

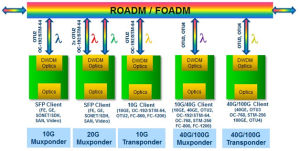

基於Muxponder的早期OTN部署基於Muxponder的早期OTN部署

早期的OTN部署是基於Muxponder,它起到了匯聚層的作用,把不同的業務、不同的顆粒,匯聚成一個10GE的顆粒。
Muxponder是使用於WDM或者ROADM的設備當中,需要在降低功耗和BOM成本的基礎上,滿足任何服務、連線埠Muxponder或MSPP-on-l卡的需求。 基於Muxponder的緊湊型城域接入解決方案是移動、寬頻和企業業務匯聚的理想選擇,也在運營商和設備提供商中被廣泛接受。在大量部署光纖的接入網路,Muxponder能夠以符合成本效率的方式提供SONET/SDH、乙太網、SAN和視頻的比特和時鐘透明映射到灰色或彩色OTN信號。
但是,當在城域網和核心網的更深層採用multi-slot/多波長系統時,Muxponder和Transponder會降低波長的使用效率,因為無論客戶端的頻寬總共為多少都需要指派一個完整波長。其中,提到的Transponder,是使用於WDM或者說使用於ROADM設備當中,具有10G的輸入流量和10G的輸出流量,可用於SDH網路或OTN網路。 客戶端Add/Drop以及持續也因Muxponder/Transponder架構的不靈活特性而受阻。只有客戶端物理連線至一個特殊的板子才能被映射至板卡的特定輸出波長。這會導致更複雜的業務配置和管理模式。例如,如果一個客戶端信號需要從一個Muxponder移至另一個,以實現在不同波長傳送,就需要人為干預。而這樣的不靈活性就會增加運營商的運營成本。

OTN交換的優勢

傳統OTN的特點是剛性頻寬管道,固定速率接口。這與當前眾多新業務實時變化、具有突發性的流量模式並不匹配。“剛性”特徵不夠靈活,無法根據流量需求適時進行網路資源的動態調整,因此,需要更靈活,更開放的網路架構,即時調整,按需分配。 OTN交換系統的部署完全可以應對這些挑戰。較之於Muxponder,OTN交換的優勢包括:
• 高效梳理整合任意子波長客戶簡訊號至任意輸出的lambda
• 最大化波長利用率
• 能夠在任意輸出線路接口間交換ODU
• 能夠遠程管理,減少人工跳線需求
• 客戶端和線路光接口分離,使運營商可以根據流量決定部署100G波長
不像SONET/SDH,OTN並沒有設定交換粒度限制。所有的ODU都可以通過Cell、TDM或一個採用OIFOTNoverPacketFabric形式的現成分組背板,在出入口線卡間交換。

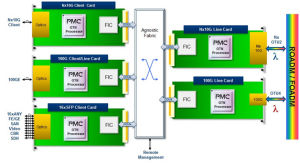

OTN交換系統OTN交換系統

如果運營商在尋求以最低的運營成本,最高效地使用網路資源,那么在城域網中部署OTN交換系統是至關重要。

OTN交換套用

目前,絕大部分的OTN部署都是基於DWDM和ROADM設備的點對點連線,隨著OTN逐步下沉端到端地套用在城域網,我們相信具備靈活、高效的OTN交換系統部署將成為大勢所趨。根據分析公司InfoneticsResearch的調研結果顯示,被調查中86%的服務提供商正在計畫部署OTN交換。這其中包括中國的三大運營商,以及AT&T、Verizon和沃達豐等。
Infonetics公司最近的OTN設備市場預測報告顯示,2011年上半年,在全球光網路設備開支中,OTN交換和傳輸設備占比達到45%,並且預計到2015年此占比將增至70%。屆時OTN交換和傳輸設備開支將達106億美元,其中OTN交換增速比OTN傳輸快得多。
現有的OTN交換解決方案通常需要眾多獨立器件以及多個線卡組合而成,不僅部署成本高昂,而且還需要消耗大量能源,使運營成本亦居高不下,而且這樣的解決方案只能支持單一套用以及有限的OTN功能。針對這一問題,PMC公司將OTN交換的功能集成在一塊系統級晶片上,大幅降低了設備所需的器件數量,可將線路卡的差異減少75%,功耗降低50%為行業最低水平。 8家公開希望部署OTN交換的運營商中,其中有70%已經開始部署PMC的產品。
