HCS系列高效液壓圓錐破碎機

一、HCS高效液壓圓錐破碎機特點 HCS型高效圓錐破碎機是我公司引進美國技術、結合國際金屬材料的性能而設計的一種高效率破碎機。它具有如

HCS系列高效液壓圓錐破碎機

下特點：1、高效率：該機主軸上下兩端均有支撐，能承受更大的破碎力和更大的衝程，加上與層壓原理相適應的特殊破碎腔形，使該機具有更高的破碎效率。2、生產能力大：該機將破碎衝程、破碎速度以及破碎腔形狀的完美組合設計，使該機在動錐大端直徑相同的情況下，比老式彈簧圓錐破的產量高35%~60%。3、高質量的石子：該機採用特有的破碎腔形以及層壓破碎原理，產生顆粒間的破碎作用，從而使成品中立方體所占的比例明顯增高，針片狀石子減少，粒級更為均勻。4、多種腔形的中細破碎，僅僅更換定錐既可實現。5、雙保險控制的液壓與潤滑系統，可確保該機的過載保護與良好的軸承潤滑。6、易於維修：圓錐破碎機結構簡單而緊湊，性能穩定，不易故障。維修方便快捷。二、HCS高效液壓圓錐破碎機用途與適用範圍 HCS圓錐破碎機廣泛套用於金屬礦山、冶金工業、化學工業、建築工業、水泥工業及砂石行業等。適用於中、細碎普氏硬度f=5-16的各種礦山和岩石，如鐵礦石、有色金屬礦石、花崗岩、石灰岩、石英岩、沙岩、鵝卵石等。三、HCS高效液壓圓錐破碎機主要技術參數1、 主機主要技術參數

給料口寬度（mm）	135（100、80、50）四種
最大給料尺寸（mm）	110（80、65、40）
排料口調整範圍（mm）	6-28
功率（Kw）	（75~110）
允許最大過鐵尺寸（mm）	<40
外形尺寸 長×寬×高（mm）	2581×1550×3276
重量（t）	9.5

2、液壓系統參數

油泵電機功率（Kw）	1.5
油泵公稱壓力（MPa）	16
油箱容積（L）	100

3、潤滑系統參數

油泵電機功率（Kw）	2.2
油泵公稱壓力（MPa）	1.0
油箱容積（L）	800

4、生產能力①A型破碎腔

排料口（mm）	16	18	22	28
產量（t/h）	65-75	70-85	85-105	110-130

②B型破碎腔

排料口（mm）	11	13	16	20
產量（t/h）	45-55	55-65	65-75	80-100

③C型破碎腔

排料口（mm）	9	11	13	16
產量（t/h）	25-35	40-50	50-60	60-70

④D型破碎腔

排料口（mm）	6	7	8	10
產量（t/h）	20-25	25-30	30-35	35-45

註：生產能力以本地石英石破碎測得。破碎能力受多種因素影響，如原料的硬度、濕度、粒度搭配、操作方法、排料口大小等。因此該表生產能力僅供參考。

HCS系列高效液壓圓錐破碎機

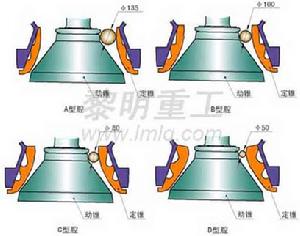

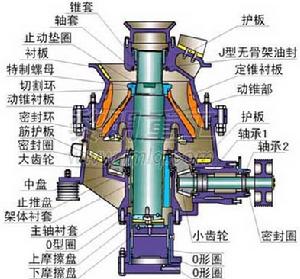

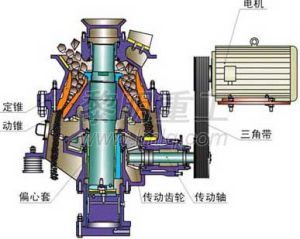

四、HCS高效液壓圓錐破碎機粒度分布曲線見五、HCS高效液壓圓錐破碎機主要結構 HCS高效圓錐破碎機主要結構包括進料斗、上機架部、動錐部、機座、排料斗、傳動軸、三角帶、電機等，輔助裝置有液壓潤滑站、電控櫃等。六、HCS高效液壓圓錐破碎機工作原理 工作時，電機通過三角帶、傳動軸、傳動齒輪帶動偏心套旋轉，動錐在偏心套作用下做旋擺運動，使動錐和定錐時而靠近時而偏離。物料在破碎腔內不斷受到擠壓、衝擊而破碎，破碎的物料從下部排出。七、HCS高效液壓圓錐破碎機破碎腔選擇 破碎腔型有四種，A型腔為中碎，B型腔為中細碎，C型腔為細碎，D型腔為特細碎。用戶可根據需要選擇。
