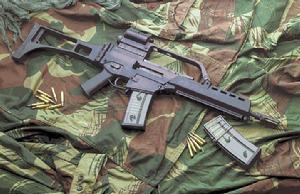

G36步槍詳細介紹
研製背景
兩德統一後,德意志聯邦共和國的安全形勢和聯邦國防軍的任務都發生了變化,隨之,開始對新型步、機槍有迫切需求。對於新型步、機槍,德國陸軍明確指出,採用5.56mm NATO口徑,以便與其它國家軍隊使用的槍彈進行互換。並提出與G3步槍明顯不同的特殊要求:(1)配備光學瞄準具,此瞄準具需能配合夜視儀器使用;(2)自動方式必須為導氣式;(3)左右手都能直接操作的射擊方式選擇桿。
然而,由於受到時間和經費的限制,G36並不是一種在此時從零開始的新研製計畫,而是當時市場上已有成貨的德軍化。按照計畫,德海、陸、空軍和聯邦國防技術與採購署的專家組成工作組,對市場上已有的步槍和輕機槍進行了預選,經過嚴格的比較和試驗,最後選中了HK公司的HK50步槍和MG50輕機槍,並將其命名為G36步槍和LMG36輕機槍,統稱為36輕武器族。
G36步槍的前身
G36的問世經歷了G3和G11等發展階段。其中,G3系列步槍成功地運用了滾軸(rol1er)延遲反衝槍機復進結構,相對其它步槍而言,具有穩定的操控系統。但由於早年北約標準彈藥規格制訂受到美國影響,G3採用了不甚完善的7.62公厘步/機槍通用彈藥,而後美軍卻在短短几年之內片面地改用了5.56公厘規格的槍彈。前西德軍方為免重蹈覆轍,發展了G11無殼彈藥步槍,以彌補G3步槍的不足。
G11步槍自20世紀80年代初期研發以來,歷經多次彈藥與機械結構改良,具有十分良好的基本性能,惟一的遺憾是它的槍膛高溫引起熾發的潛在問題一直沒有完全解決,這一點與德國軍方的超高標準尚存差距;但是最終令G11停止前進步伐的原因是成本問題,這對剛剛統一的德國政府而言是難以跨越的障礙,在90年代初期,G11步槍停止了後續研發。
G11步槍計畫終止後,德國軍方開始把重點放在了5.56公厘彈藥上。5.56公厘彈藥在各國的運用均十分滿意,具有相當高的普及率,從而降低了成本,經濟上的因素起到了極大的促進作用。
HK公司此時在5.56公厘步槍系統領域已有HK33、G41等兩種優秀版本。其中,HK33甚至被稱作是G3步槍的5.56公厘版本,至今其改進型HK33和HK33/SG1(狙擊步槍)仍占有銷售份額;G41則於20世紀80年代初期為義大利軍方新式步槍競標開發,基本結構結合HK33與美制M16A1步槍的特性,並可使用M16風格的北約標準彈匣。
考慮到經濟因素,德國軍方最初的理想是利用前東德所有的兵工設備及俄式AK步槍的技術生產一種使用5.56公厘彈藥,併兼具AK步槍優點的槍型。前東德VEB公司開發的M940系列突擊步槍,無論是成本還是性能基本上都符合德軍的理想,但卻因具有濃厚的俄式色彩而被取消。但新步槍的需求卻因國防軍執行聯合國和平任務的頻率增加而日益迫切。
由於現代軍用槍彈的發射藥多以燃燒速率極高的球狀火藥為主,產生的瞬間膛壓及積碳速度(亦受大氣中濕度及化學物質影響)大增,理論上此系統在配合現行或未來(高能量)5.56公厘彈藥時產生故障的可能性,反而比傳統的氣體(活塞)作業系統更為偏高。為順應此新規範,HK公司在最短時間內推出了有別於以往設計的HK50原型步槍,即G36步槍前身。
透視G36
材料 G36步槍除槍管以外,所有重要零部件,如機匣、護木、槍托、背帶環和小握把均由黑色工程塑膠製成。塑膠表面不僅抗腐蝕,而且在極端的室外溫度下非常便於射手握持武器,並大幅度地減輕了全槍的重量。
結構 全槍結構簡單,操作舒適,主要部件只用3個銷釘固定在機匣上,因此,不用工具就可以擦拭和維護。
G36的主要部件有:機匣與槍管及其附屬檔案、槍托、瞄準裝置、槍機、握把、帶復進簧的槍尾、護木、背帶、兩腳架(LMG36)。機匣、槍管及其相關零部件機匣是個整體,由高強度複合材料製成。在機匣內部有鋼製槍機導軌和彈匣、握把與槍尾的支撐面。機匣聯接其它所有部件。槍口部螺接有槍口消焰器,根據訓練或使用需要,也可卸下消焰器,裝上空包彈發射器。槍管插在機匣里由螺母擰緊。槍管內瞠鍍鉻,有6條膛線,纏距178mm。槍管前部留有安裝附屬檔案的導軌,如刺刀導軌。握把和護木由插銷固定在機匣上,背帶環及光學瞄具造型合適地與機匣相連。這樣,必要時可在背帶環的部位推上一個連帶機械瞄具的平面蓋。裝填桿安排在中心位置,射手重裝彈時可以先向左右轉動裝填桿,然後向後拉,所以G36不用改造就可供左右手射手裝彈。如果射手將裝填桿向前推,它還可充當輔助鎖定裝置。拋殼口位於機匣的右側,它的後緣有一排彈板與機匣固定連線。空彈殼可靠地成90度或100度角從右邊拋出。排彈板同時作為摺疊槍托的卡槽。
槍托 槍托可以摺疊到機匣右方,托折時全槍長度縮短約240mm。原則上也可在托折情況下射擊。托底有橡膠墊,貼腮部位和人的面部適配,這樣射手在任何情況下都能可靠地舉槍。托伸時有一簧力作用的搭扣式插銷將其固定在機匣上,所以兩者聯接十分牢固。要摺疊時,按壓插銷,將槍托向前摺疊到機匣上。機托下部斜撐里的鑽孔供射手在分解武器時放標定銷。
瞄準裝置 G36步槍裝配有精確的瞄準裝置。大量的實際射擊試驗表明,用光學瞄具瞄準射擊,命中精度將大大提高。而更深層的意義是,放大3倍的光學瞄具為安裝像增強器提供了條件。
準直式瞄具 長76.5mm,寬60mm,高45mm,放大倍率1∶1,視場角5度。位於上方,用以在200m內的近程快速瞄準射擊。入射到準直式瞄具中的紅色光點作為瞄準標誌。在陽光充足的白天,這一光點為紅點。準直式瞄具中有一光收集器收集白光,集中起來後照亮遮光板。由此產生的光點(波長約700mm)經過前方透鏡投射到射手的眼睛上。前方透鏡有棱形濾光器,反射白光中的紅色光譜,而讓藍色和綠色光譜通過。這一被動式系統的優點是主動式的雷射器不能相比的。因此對方的射手既不能識別也不能確定它所在位置。如果光對比度不足,可以接通電池供電的二極體來生成紅色光點。光收集器上面有活門阻止紅色光外泄。光點的亮度由光感測器自動調整而與使用現場的光對比度相適應。當對比度差時,射手可以迅速按壓一下簡單的按鈕將光點亮度調大。計時線路使光點的亮度轉換線路在標準工作範圍內,這樣可以節省能源。所使用的電池可以連續工作36個小時左右。由於瞄準鏡不放大,射手可以用雙眼觀察戰場,瞄準射擊。實際試驗表明,用準直式瞄具,快速射擊的首發命中率明顯提高。在敵人最容易出現的黎明和黃昏時分,這種光點瞄具也明顯優於別的瞄具。
望遠瞄準鏡 (ZF3×40)長1055mm,直徑22mm,放大倍率3倍,視場角4度。位於下方,用以在較遠距離上精瞄射擊。因為它安裝在準直式瞄具下方,所以其瞄準基線只高出槍管一點點。它由物鏡、分劃透鏡、光學轉像系統和目鏡組成。根據其所使用的材料(如玻璃纖維增強的聚醯胺),這種瞄準鏡重僅30g左右。透鏡同普通瞄準望遠鏡一樣,也是由光學玻璃製成的。在1000m距離上視場為70m。分劃透鏡上的分劃有帶十字線的瞄準環,其內徑相當於400m距離上1.75m的目標高(人體身高),在 200~800m的距離上每200m一個分劃。瞄準環的外表面同時兼作被瞄準目標在200m距離以上約7.5km/h的速度橫向運動的提前量標誌。左下方所反映的距離標誌作為200m、400m、600m和800m瞄準距離的估測標誌。600m和800m瞄準標誌的垂直線也相當於同樣距離上的1.75m目標高。計畫將G36的望遠鏡事先調在200m距離上試射,為此備有高低、水平方向調整的間隙螺母。
槍機和導氣系統 G36是上膛擊髮式系統,具有可靠的安全性和良好的射擊精度。槍機靠機頭鏇轉與槍管鎖定。導氣活塞和復進簧桿推動槍機框向前。槍機後退時機頭鏇轉經過一控制凸輪而開鎖,擊針自動釋放。擊針沒有後坐調節簧。作為導氣式武器,G36為剛性閉鎖方式,彈頭通過槍管前部的排氣孔以後才開鎖,此時氣壓已從峰值下降。因此對彈殼的要求沒有自由槍機式武器高。導氣式的另一個優點是槍機小而輕,這樣全槍重量也相應減輕。此外導氣式步槍比自由槍機式步槍更適合使用空包彈。G36步槍的槍機由一個長僅約6mm的超短型氣壓活塞推動,接著排出剩餘火藥燃氣。G36步槍沒有氣體調節器,也無須可調的噴口,並不影響槍的功能。而許多導氣式武器需要這一氣體調節器,以便適應因不同的功能條件(如槍上積垢嚴重或彈種不同)而產生的不同氣壓。
握把及擊發和保險機構 保險機構、扳機和擊發卡筍均連在握把上,握把則由銷釘固定在機匣上。扳機護圈大,射手戴厚手套也能扣機擊發;扳機護圈還可防止因樹枝刮碰或其它外界影響而造成意外扣機。保險桿有3個位置,S=保險,E=單發,F=連發(點射)。與G3步槍不同,G36步槍不同保險位置的卡筍設在握把內部,即使在困難條件下也能保持較高的功能。保險桿也可安裝在握把右側,這樣左撇子射手也能毫無問題地操槍。因為在E和F位置的快慢機桿很容易貼近手的一側,所以射手不用眼睛看就可以識別已選擇的射擊方式。彈匣打空後,擊發卡筍將槍機阻擋在後方位置,但射手可以利用安排在護圈前部的筍頭使槍機運動,隨時回到前方位置,這樣可避免在槍機開鎖時因泥沙進入等的影響而發生故障。
槍尾、護木、背帶和彈匣 帶復進簧的槍尾將機匣向後鎖住。槍尾的上部被一根銷釘的突擊部固定在機匣里,下部則與握把一起由插銷固定在機匣外側。復進簧導管同槍尾牢固地連在一起。裝在槍尾上的緩衝器限制槍機向後運動。護木包絡槍管和排氣孔,其作用是保護射手以免其雙手被灼熱的槍管燙傷。護木里的通風口起散熱作用。每支步槍的護木下方都有標準的安裝兩腳架的固定點。在槍托和機匣上各有一個背帶環用以掛背帶。用高強度紡織面料做成的背帶有多種用途。射手可以隨意調整它的長度。另外,射手還可採用滑雪射擊的背槍方式將槍橫挎胸前。略微彎曲的桿式彈匣容彈30發。彈匣體由高強度的透明複合材料製成,因此可以隨時看到匣內是否裝滿了彈。彈匣體的右側有2個軸承,左側有2個凸耳,這樣可以使數個彈匣聯在一起。採取這種辦法,某些情況下步槍可裝3個連在一起的彈匣、共攜帶90發槍彈。
G36槍族
G36步槍的優異性能令HK公司對G36投入了更多的精力,為滿足不同的作戰需求,對G36標準型突擊步槍進行不同程度的改造,總共推出了7種變型槍:G36標準型突擊步槍、G36K短步槍、G36卡賓槍、G36E突擊步槍、G36運動步槍、G36狙擊步槍、G36輕機槍和G36C。
G36標準型突擊步槍又稱HK50型突擊步槍,全槍長998mm,槍管長408mm,摺疊式槍托,採用3倍放大率的光學瞄準鏡。它可在光學瞄準鏡前方的提把上安裝前置式NVS80夜瞄具,該瞄具中的稜鏡可將增強的圖像折射到瞄準鏡上。
G36K型短步槍為短槍管型,全槍長860mm,槍管長270mm,摺疊式槍托,採用英國雷射製品公司的休爾費爾戰術燈和雷射瞄準鏡,普通瞄具為框式表尺,表尺射程350m,可下掛40mmAG36榴彈發射器。
G36型卡賓槍採用318 mm槍管,摺疊式槍托。
G36E突擊步槍是按照標準型複製的外貿型槍,採用1.5倍的光學瞄準鏡。尼泊爾陸軍最近定購了65000支G36E,準備取代現裝備的 FNFAL7.62mm步槍。
G36運動步槍採用拇指槍托,可調式貼腮板,單發射擊,彈匣容彈量5發。
G36型狙擊步槍與運動步槍一樣,採用拇指孔槍托和可調式貼腮板,槍管為振動小的厚壁槍管,擊發機構改造成只能單發射擊,扳機扣力更加平穩,機匣上面的提把改為大型的瞄準鏡座導軌,彈匣容彈量5發。
G36標準型安裝摺疊式兩腳架就成了G36型輕機槍。
最新型號的G36C型短突擊步槍是為特種部隊研製的專門武器,是在G36K的基礎上進一步縮短,全槍僅長720mm,槍重減至2.8kg。
具有良好的射擊性能
G36步槍的性能優異不僅僅因為它在設計方面嚴謹創新,在把關方面更是要求嚴格,任何一支G36步槍和LMG36輕機槍在提交給聯邦國防軍以前,都要在聯邦國防技術與採購署商品檢驗人員的監督下,在廠家進行射擊試驗。要求為:在100m距離射擊,一組5發彈的散布圓直徑不得大於12cm。
由於G36設計合理,全槍造型人機工效性好,所以,在G36步槍保持較輕重量的同時,還能帶給射擊者舒適的感覺,不會有很大的後坐力,因此即使是新手也不會產生畏懼感,這一點是G3無法比擬的。而新型光學瞄具的使用,使得射手幾乎可以在任何光線條件下都能快而準地捕捉到目標。此外,扳機力和扳機特性符合軍方提出的要求,因此受訓不多的射手經過短暫訓練後,就可以在遠射程上有效地命中目標。連發時,一個長點射也能準確地命中目標。由於擊發機構設計得好,快慢機在點射位置時也可實施2發或3發短點射。
G36步槍主要諸元
口徑:5.56～45/.223雷明頓
全長:758/1000mm
(托折/托伸)
槍管長:480mm
膛線纏距:178mm(右鏇,6條)
槍高:320mm
(連背帶環和彈匣)
槍寬:64mm
空槍重:3.63kg
彈匣重:127/483g(空/滿)
射擊方式:單、連發
扳機力:30～50N
理論射速:約750rds/min(連發)
彈頭重:4.0g
彈頭初速:約920m/s
槍口動能:約1725J
瞄具:望遠式,放大3倍;
準直式,1∶1
主要型號
G36步槍的優異性能令HK公司對G36投入了更多的精力,為滿足不同的作戰需求,對G36標準型突擊步槍進行不同程度的改造,總共推出了7種變型槍:G36標準型突擊步槍、G36K短步槍、G36卡賓槍、G36E（外貿型G36）步槍、G36運動步槍、G36概念狙擊步槍、MG36輕機槍和G36C突擊步槍。
G36標準型步槍又稱HK50型步槍,全槍長998mm,槍管長408mm,摺疊式槍托,採用3倍放大率的光學瞄準鏡。它可在光學瞄準鏡前方的提把上安裝前置式NVS80夜瞄具,該瞄具中的稜鏡可將增強的圖像折射到瞄準鏡上。G36標準型是G36系列的基本型號，
G36K型短步槍為短槍管型,全槍長860mm,槍管長270mm,摺疊式槍托,採用英國雷射製品公司的休爾費爾戰術燈和雷射瞄準鏡,普通瞄具為框式表尺,表尺射程350m,可下掛40mmAG36榴彈發射器。採用了與標準型G36不相同的槍口消焰器。
G36型卡賓槍採用318mm槍管,摺疊式槍托。
G36E型步槍是按照標準型設計的外貿型槍,採用1.5倍的光學瞄準鏡。
G36運動步槍採用拇指孔槍托,可調式貼腮板,單發射擊,彈匣容彈量5發。
G36型狙擊步槍與運動步槍一樣,採用拇指孔槍托和可調式貼腮板,槍管為振動小的厚壁槍管,擊發機構改造成單發射擊,扳機扣力更加平穩,機匣上面的提把改為大型的瞄準鏡座導軌,彈匣容彈量5發。
MG36型輕機槍在G36標準型安裝加厚的重型槍管、C-MAG彈鼓以及摺疊式兩腳架。
G36C型短步槍是為特種部隊研製的專門武器,是在G36K的基礎上進一步縮短,全槍僅長720mm,槍重減至2.8kg。
