突擊步槍 (Assault Rifle) 是根據現代戰爭的要求,將步槍和衝鋒鎗所固有的最佳戰術技術性能成功地結合起來。現多指各種類型的能全自動/半自動/點射方式射擊,發射中間型威力槍彈或小口徑步槍彈,有效射程300-400米左右的自動步槍。其特點是射速較高、射擊穩定、后座力適中、槍身短小輕便。是具有衝鋒鎗的猛烈火力和接近普通步槍射擊威力的自動步槍。

基本信息

歷史命名

突擊步槍突擊步槍

突擊步槍做為現代槍械一個名稱種類,是由德國著名的輕武器設計師雨果·施邁瑟創造的,其研製始於1914~1918年的第一次世界大戰期間,至今已有近百年的歷史。在這百年歷史長河中,突擊步槍的發展走過了漫長的道路,歷經曲折。在突擊步槍的發展過程中,彈藥問題一直是矛盾的焦點,經過長期的競爭和試用,21世紀有2種彈藥占主流,即西方的5.56×45mm槍彈和東方的5.45×39mm槍彈,但這並非意味著突擊步槍只有這2種口徑,如21世紀正在使用的7.62×39mmM1943中間威力型槍彈。

第一支真正的突擊步槍是1942年在蘇德戰場上出現的。現將這支槍的起源略作表述:1934年德國軍方感到需要一個比7.92×57mm威力小一些的彈種,隨即與馬格德堡市波爾特工廠簽訂了一項開發新槍彈的契約,該廠於1941年開始生產7.92mm步兵用短彈,此彈將原7.92大威力彈彈殼長由57mm減至33mm,裝藥量由47格令(約3克)減至24.6格令(約1.6克),彈頭重由198格令(約12.8克)減至123格令(約8克)。1938年德國軍方與蘇爾市黑內爾兵工廠簽訂契約,開發一種輕型自動步槍,發射新短彈,並要求試製50支樣槍,胡戈·施邁瑟(Hugo Schmeiser)擔任方案設計師。1941年1月,德國軍方又與黑內爾工廠和華爾特工廠簽訂另一契約,要求於1942年8月生產200支發射新短彈的樣槍,方案設計師是布勞寧(Brauning)。1942年,黑內爾廠生產10000支新槍,型號定為MKb42(H),華爾特廠生產8000支,型號定為MKb42(W)。按MKb系德文Maschinenkarabiner的縮寫,意為“衝鋒卡賓槍”,後又改稱MP43衝鋒鎗,MP系德文Maschinenpistole(衝鋒鎗)的縮寫,至1944年始正式定名為Stg44突擊步槍,Stg系德文Sturmgewehr(突擊步槍)的縮寫。

德國人首創的Stg44的主要特點是火力猛烈,點射和連續射時,由於使用了中間型威力槍彈——M43短彈(7.9×33mm),易於掌握,在一定的距離上具有相當好的射擊精度。《現代火器》用一句頗有風趣的話語來描述突擊步槍:“It represented the first successful marriage between the rifle and the submachine gun”(突擊步槍表明是步槍和衝鋒鎗間最美滿的婚配)。這句話的含義可以作如下理解:突擊步槍既不完全是步槍,也不能說是衝鋒鎗,它是根據現代戰爭的要求(在縮短的作戰距離上,需要有更高的火力威力和更好的機動能力),將步槍和衝鋒鎗所固有的最佳戰術技術性能成功地結合起來,並且具有首創特點。

這種新型步槍德國人稱為“Sturmgewehr”,按德文奠“Sturm”的本意是“暴風雨”,也就是說,它是一“暴風雨式的步槍”,當然在軍事上“Sturm”也引申為“衝擊”、“突擊”、“衝鋒”等。英國人、法國人“Sturmgewehr”並沒有採取“字面直譯”為“Storm rifle”和“le fusil d`orage。而是使用了引申的軍事術語,即分別定名為“assault rifle”和“1efusil d`assaut”。原蘇聯人的M43中間型威力槍彈研製開始時間大致和德M43短彈相當而研製成功稍後。使用這種槍彈的AK-47理應和德國的Stg44一樣,可是它卻名為“ABTOMAT”(自動槍),而沒有採用“ШТУРМОВАЯ ВИНТОВКА”(突擊步槍)。何由?這就不得不從俄羅斯人的傳統和心理因素上考察。從傳統上看,俄國人在20世紀初研製的M1916 費德洛夫自動步槍就是用“ABTOMAT”命名的。從原蘇聯人的心理上推斷,他們萬萬不能直接引用當時的死敵德國人首創和使用的槍名。

這裡產生了一個無法迴避的問題,即漢譯名“突擊步槍”是否和“Sturmgewehr”或“Assault Rifle”相當。先察看一下德文的“Sturm”和英文的“Assault”這兩個詞,“Sturm—attack,assault—!charge!”(軍語)進攻;攻擊,衝擊,突擊,強擊,沖呵!衝鋒!

關於“Assault”(突擊),現作若干引證:“進攻的高潮,與敵進行肉搏戰。”“進攻的最後階段。”

上述引文都是德英辭典、英文軍語詞典和英英大詞典中的釋義並加以漢譯而得,因此說到漢文的“突擊”看一看中國軍事專家編寫的工具書對“突擊”這一軍語是如何解釋的:“集中兵力、火力對敵人進行急速而猛烈的打擊。”

如果不用“突擊”而用“衝擊”,如何利用“衝擊”這一軍語限定此類步槍似乎更能表達它的戰術使命。

“衝擊——進攻部隊在近距離內向敵猛撲,以抵近射擊、手榴彈,白刃格鬥消滅敵人。”

由於英文的“assult”的漢文解釋既可為“衝擊”又可為“突擊”。為何厚“突”而薄“沖”? 其理如下:

這種武器是用於突擊戰術行動中的;

在語感上能夠比較形象地表達此類武器火力熾烈和火力突然等特徵;

參照了日譯術語“突擊銃”。

關於突擊步槍的戰術功用,《蘇聯軍事百科全書》概括得很好。“單兵使用的便攜自動武器,用 於近戰殺傷敵有生力量,它可形成很大的火力密度,現代突擊步槍是強威力火器。”當然,《中國軍事百科全書》對突擊步槍的定義寫得更準確:“一種重量較輕、槍長較短、具有衝鋒鎗的猛烈火力和接近普通步槍射擊威力的自動步槍。”

突擊步槍小口徑化,其作戰使用的優越性更加突出。當代突擊步槍的兩個標桿系列:美國的M16系列和俄國的AK系列,還有德國G36系列、中國的95自動步槍.

發展

突擊步槍突擊步槍
早期戰鬥資料分析,大多數步兵遭遇戰發生在400m內,因此使用威力大的步槍彈藥是不必要的浪費,且使用時產生的後坐力大,射手肩部難以承受,也不易控制,連發射擊時精度很差;而7.62×39mm中間威力型槍彈同當時普通步槍彈相比,體積小、質量輕、初速低、後坐力小,但卻具有步槍彈的威力,於是7.62×39mmM1943中間威力型槍彈一時成為生產量最大、使用範圍最廣的槍彈。另外,在突擊步槍的發展過程中,結構設計複雜也曾使突擊步槍陷入質量過大和機構動作不可靠的困境。事過境遷,現代突擊步槍已不再是過去的只有點殺傷功能的突擊步槍,而是既能打點目標,又能打面目標;既能白天作戰,又能夜間作戰的多功能綜合作戰系統。現代突擊步槍正處於精心設計時期,21世紀將是突擊步槍大發展的時期,這從世紀之交相繼推出的幾種新型突擊步槍(俄羅斯的AN94,新加坡的SAR-21,以色列的TAR-21,南非的CR-21,比利時的F2000)中可見一斑。

基本特點

突擊步槍突擊步槍
今天的突擊步槍大多採用導氣式原理,槍機迴轉閉鎖。一些老產品,如HK系列,使用滾柱閉鎖,但最新的HKG36槍族也採用了尤金·斯通納型的改進型迴轉槍機,目前還沒有什麼好結構能替代迴轉槍機機構。分析現時突擊步槍大致有以下幾個特點。(1)無托結構成為突擊步槍主流近年來推出的幾種新型突擊步槍均為無托結構(AN94除外),無托結構業已成為突擊步槍主流,將握把部件置於彈匣之前,能使槍的結構緊湊、攜行方便。無托突擊步槍因其全槍長度短,特別適合於叢林戰、巷戰。採用直托式設計,射擊時槍口上跳較小,射擊精度高。(2)皮卡汀尼導軌成為突擊步槍基本特徵世紀之交競相亮相的幾種新型突擊步槍,均將瞄準系統裝在皮卡汀尼導軌上。美國軍用標準1913皮卡汀尼導軌(或類似的裝置)幾乎成為現代突擊步槍的基本特徵。皮卡汀尼導軌允許用戶快速準確安裝、拆除各種各樣的附屬檔案,從雷射指示器、強光燈到光學瞄具和全天候瞄準裝置。使用時不需歸零,也不用每次檢查瞄準系統。(3)保留刺刀,增加下掛榴彈發射器儘管拼刺已不是主要的殺敵手段,但刺刀繼續出現在許多突擊步槍上(目前較注重多功能性,成為生存的有力工具,刺殺功能已退居次要位置),並增加了榴彈發射器,以具備點面殺傷能力,提高作戰效能。無論是R/M設備公司的M203PI,還是東方的GP25,都是40mm口徑,能使單兵高爆殺傷能力擴展到400m,性能可達到並超過手持榴彈發射器。令人感興趣的是R/M設備公司的M203PI能與美國和歐洲大多數步槍相適配,同時也能滿足卡拉什尼柯夫用戶的需要。(4)大量採用新材料、新工藝高新技術對突擊步槍影響越來越明顯,其中重要一點是合成材料廣泛套用於槍械中,如槍托、前托,甚至機匣都採用高強度工程塑膠,在降低成本的同時,能確保全槍堅固耐用,而且還能注塑出各式各樣符合人機工效的光滑外形,給人以耳目一新的感覺。

(5)注重人機工效設計步槍是步兵的主要作戰武器,要使步槍在士兵手中得心應手,就必須考慮人機工效。最近幾年在世界舞台上出現的幾種新型突擊步槍,都在人機工效上大作文章。以色列的TAR-21新型無托突擊步槍,採用浮動槍管降低武器射擊時的後坐;在貼腮處安裝由凱夫拉製成的貼腮板,以防止武器射擊時間過長灼熱而燙腮及在萬一彈膛發生故障時保護士兵;所有控制按鈕均能左右手操作;拋殼窗也可左右更換。新加坡的SAR-21亦是如此。這一切充分表明,人機工效得到普遍關注,成為突擊步槍發展中不可忽視的一個方面。

(6)採用新型變射頻原理設計20世紀80年代末期推出AK74步槍時,只被當作一種臨時型槍,後來成為“阿巴甘”方案的初始方案。為了提高精度,尼柯諾夫在AN94上使用了高射頻技術,保證前2發彈(或是3發彈)出槍口後,後坐才產生,這樣可以精確命中目標。這種變射頻結構較複雜,其核心是一根鋼絲繩和有助於裝彈的滾輪系統。大量的試驗業已證明該機構動作的可靠性。此外,該槍的槍口制退器與傳統的槍口制退器不同,採用“雙氣鏇”氣室結構,在火藥燃氣定向向上排出之前先冷卻,可減小上跳和後坐力,並進一步提高了全槍精度。與其他步槍相比,AN94精度著實讓人吃驚,例如當立姿抵肩射擊時,其精度是其他AK步槍的13倍,可以只選擇2發速射方式或選擇兼有速射/標準射擊方式。(7)廣泛採用光學瞄具或電子光學瞄具瞄具是輕武器的重要組成部分。突擊步槍領域一個新的革新就是廣泛採用光學瞄具或電子光學瞄具來代替傳統的機械瞄具,從望遠式反射式、到“單點式”系統,瞄準系統得到不斷開發和裝備,使輕武器“如虎添翼”。長期以來望遠式瞄具因其易受損壞或受磕碰後易出偏差的原因,只作特殊用途,如給狙擊手配用,不裝備普通士兵。現在突擊步槍上引入了多種小型瞄具系統,大大提高了單兵潛在的射擊精度。另外,夜視瞄具也達到了使用要求。典型代表是雷恩公司(Raytheon)的紅外熱成像瞄具——AN/PAS-13,該系統結構緊湊,可裝到美國M16A2/M16A4步槍及M4A1卡賓槍上,即使在弱光或黑暗條件下也能提供清晰的目標圖像,並可與未來“士兵系統”相適配。目前電子技術正向更深一步發展 ,步兵用的多功能火控系統發展如火如荼,包括熱成像和光學目標成像裝置,雷射測距和20mm榴彈、5.56mm步槍用的自動目標跟蹤系統。突擊步槍瞄具可在理想單兵武器的火控系統上略睹其貌。(8)突擊步槍注重以“槍族化”形式存在 目前許多突擊步槍注重以“槍族化”形式存在,即一種基礎步槍設計能夠變型成卡賓槍、輕機槍/班組支援武器,甚至變型為高精度步槍。儘管輕武器設計領域異彩紛呈,但目前只有2種類型的步槍統治步槍市場,即美國M16系列和蘇聯/俄羅斯卡拉什尼柯夫系列。其中,卡拉什尼柯夫系列總銷量最大,估計銷量5000萬支左右並隨時間的推移還在增加。從7.62mm的AK47開始,該系列擴展到5.45mm的AK74及短槍管型aks74u,後者在輕武器族中提供近程密集火力,因此許多人將該槍看成衝鋒鎗型。後來又出現了既有7.62mm口徑又有5.45mm口徑的變型輕機槍。M16槍族以斯通納在20世紀50年代後期設計的5.56mm突擊步槍為基礎。該槍族為導氣式,直托結構,迴轉槍機閉鎖。為了減輕質量,斯通納採用高強度工程塑膠取代傳統的木製槍托。早期方案只有單發和連發2種發射方式,後來經過技術改進增加了3發點射,據說可提高精度、節省彈藥,並能改進射手的射擊訓練水平。為配用SS109彈,槍管膛線導程從305mm改成178mm。M4卡賓槍是M16步槍的縮短型,可伸縮槍托進一步縮短攜行長度,M4A1機匣上的皮卡汀尼導軌能為特種部隊提供各種瞄具連線以供近戰使用,M4A1CQB(近戰型)有一個帶導軌的前托可連線戰鬥附屬檔案,如雷射指示器。M4A1CQB的另一特種部隊使用型備有一套完整的戰鬥附屬檔案,包括M20340mm槍掛榴彈發射器。儘管M16系列加工了幾百萬支,但還沒有跡象表明M16能達到AK的裝備數。當前的M16A4是結合武器模組化設計概念的最新方案,而生產最多的是M16A1、M16A2。為了滿足特種部隊的作戰需求,2003年10月15日,美國特種作戰司令部公開提出一項新型步槍的開發計畫,並將這項計畫的產品命名為“特種部隊戰鬥突擊步槍”

分類

87式突擊步槍
突擊步槍突擊步槍
具有革命性的理想單兵戰鬥武器列裝美國士兵後,M16系列步槍仍將繼續存在。而且市場上許多步槍完全是M16的“克隆”或是斯通納結構的重新組合。同樣也沒有跡象表明第一代7.62mm步槍會消失。突擊步槍是根據現代戰爭的要求(在縮短的作戰距離上,需要有更高的火力威力和更好的機動能力),將步槍和衝鋒鎗所固有的最佳戰術技術性能成功地結合起來。現多指各種類型的能全自動/半自動/點射方式射擊,發射中間型威力槍彈或小口徑步槍彈,有效射程300-400米左右的自動步槍。突擊步槍的概念出現在第二次世界大戰末期,德國人根據戰術需要,提出降低步槍彈的威力,縮短射程,使步槍衝鋒鎗合而為一,阿道夫·希特勒很欣賞這種適合快速進攻的步槍,親自起了“突擊步槍”(Sturmgewehr)這個名,德文原文翻譯為中文相當於“暴風雨槍”的意思,而美國就根據它的戰術用途起名為Assault rifle,當時是指使用中間型威力槍彈的自動步槍。其特點是(相對於傳統步槍)射速較高、射擊穩定、後作力適中、槍身短小輕便。是具有衝鋒鎗的猛烈火力和接近普通步槍射擊威力的自動步槍。就在87式步槍剛定型不久,工廠在1987年9月得到通知,上級決定立即將87式步槍改變外形,參加“8910工程”。具體要求是:在保持87式步槍性能和內部結構不變的條件下,外形要與81式步槍有較大變化。一種改變後的步槍重新投產,至少要用兩年的時間來實施製造工具、夾具模具量具和生產線的重新布設,但為了保證“8910工程”的需要,須儘早交付新槍,因此“改形”的時間非常緊張。為了應急,從軍內外的3個研究所、2個工廠抽調了16名技術專家,組成“改形攻關小組”,於1987年9月10日開始進行設計。小組內的共識是:要在保證性能不變的前提下使外形有大的變化,只能對槍托、護木、準星照門及彈匣幾個部件“開刀”。經過14個晝夜的連續工作,6個小組出台了6個外形方案,並繪製出外觀彩色立體圖。

這6個方案的彩圖和87式步槍於1987年10月5日將向領導機關匯報,被選定以第一方案為主但需繼續攻關。改形小組繼續研究,於10月10日將經過完善的第一方案向更高級的領導部門匯報,得到批准,並要求設計一個新的多功能刺刀。

該刀除具有刺刀功能外,還要有匕首、鋼鋸鋼絲剪螺釘起子、罐頭刀等功能,該多功能刺刀後來獲得“8910工程”創新獎。於是改形小組又是連續10天,完成12個部件、58張圖紙的設計計算,於20日將圖紙交到了試製工廠。試製工廠在要求高、時間緊、工裝少的條件下竭盡全力趕製,20個日夜連軸轉,於11月10日拿出了3支改形樣槍,與原型槍相比有3個變化:(1)外形獲得突破,既不同於蘇聯步槍式樣,也有別於歐美等國步槍;(2)材料亦有突破,彈匣、護木、握把和槍托使用了工程塑膠,手感舒適;(3)金屬表面改用了黑色磷化處理,防鏽性能好,抗磨能力強,這是我國第一次在鋼件表面處理擺脫了發藍氧化的老路。11月16日,將樣槍向軍內、工業部門高層領導做了匯報,得到領導滿意。隨後攻關小組又對塑膠彈匣、塑膠護木作了常溫、高溫、低溫和浸河水試驗;重新對設計圖紙進行了細微推敲審定,於12月3日向工廠移交了圖紙,經過80天的努力終於完成了任務。1989年春,在工廠的積極努力下,經過國家靶場試驗考核,按照武器定型管理程式,按時出廠了一批改形的5.8mm突擊步槍,及時交付了部隊,該槍就是1987A式5.8mm突擊步槍。87A式突擊步槍被試驗性地裝備部隊,但數量不多,而且最終被95式突擊步槍所取代。美國5.56mm柯爾特M733突擊步槍
突擊步槍突擊步槍
此槍是美國槍械設計師尤金斯通納根據越南戰爭的實戰經驗設計的, 由柯爾特武器工業公司製造,美國陸軍,海軍陸戰隊和警察防暴部隊已裝備 使用,阿拉伯聯合酋長國,瓜地馬拉及其他一些國家的軍隊也採用此槍.其 研製階段型號為XM177E2,現名為M733突擊步槍/衝鋒鎗.這種槍是M16A2 步槍的縮小型,與M4卡賓槍一樣,採用伸縮式槍托和178mm纏度槍管,槍管 長度比M16A2步槍縮短一半左右,配有較大的消焰器,外形尺寸小,使用迅 速,且堅實耐用.它也像衝鋒鎗那樣掛肩攜帶,適合於在各種戰鬥條件下準 確有效地射擊,是機械化部隊在各種環境中戰鬥的理想武器.其大部分零部 件可與M16A2步槍通用互換,這樣就減少了維修費用,該槍可選擇射擊方式 實施射擊,發射使用5.56mm北約槍彈(即SS109槍彈),用M16步槍和北約 STANAG4179彈匣供彈.該槍自動方式採用氣吹式,閉鎖方式為槍機迴轉式, 全槍質量為2.44kg,全槍長760mm/680mm(托伸/托縮),槍管長290mm,供 彈具20或30發彈匣,6條右鏇膛線,彈頭初速796m/s,理論射速700~1000 發/min,最大有效射程400m。日本89式5.56mm突擊步槍
突擊步槍突擊步槍
概述80年代以來,西方大多數國家差不多都換裝了5.56mm小口徑步槍。日本為了同西方國家步調一致,最後決定也研製5.56mm突擊步槍。日本技術研究與發展所和豐和機械有限公司在美國AR-18式5.56mm步槍的基礎上於1981年研製出了HR-10和HR-11式5.56mm步槍,這就是89式步槍的原型槍。89式步槍為輕型突擊步槍,在設計上吸取了美國小口徑步槍的一些優點,又結合本國的具體情況,頗具特色。該槍有兩種型式:一種採用摺疊式管狀鋁合金槍托和塑膠托底板,另一種採用固定式塑膠槍托。89式步槍目前仍在生產,並裝備日本自衛隊。 89式5.56mm突擊步槍(摺疊式槍托,槍托打開) 1.槍89式步槍採用導氣式工作原理,其活塞和活塞筒系統獨特,氣體膨脹室較長。活塞前部直徑小,後部直徑大,位於活塞筒中央。當火藥氣體進入活塞筒後,在膨脹室膨脹,推活塞帶動槍機框以低後坐運動。

這樣能避免火藥氣體污染槍機,提高其動作可靠性和零部件的壽命。該槍上有同比利時FNFNC 5.56mm步槍相似的氣體調節器。

長時間射擊後,導氣孔積碳太多,會造成槍機無足夠能量退殼,但調大氣體調節器鈕,可使槍機自動循環不致中斷。閉鎖方式為槍機迴轉式,機頭上有7個閉鎖突筍,閉鎖在槍管節套中。有兩根槍機復進簧。機匣用鋼板衝壓而成,鋼製拉機柄焊接在槍機上。快慢機有4個位置:保險、單發、連發和3發點射。可卸式3發點射裝置安排在扳機後部,是單獨的部件,不與單發連發的基本扳機機構連為一體。防塵蓋也有所創新,可前後移動,不射擊時向前推上,射擊時在槍機拉柄後退過程中向後推開。該槍配有高效槍口制退器和兩腳架。兩腳架不用時可卸下,也可摺疊起來。2.瞄準裝置 該槍採用機械瞄準具,方柱形準星可調整歸零,覘孔式照門可調風偏。 3.彈藥該槍使用北約5.56mm槍彈。加利爾突擊步槍
突擊步槍突擊步槍

進入90年代以後,很多國家都意識到,火藥燃氣推動彈丸的輕武器性能已經發展到極限,因此開始為步槍設計增加一些先進瞄準裝置等各種戰術附屬檔案,以提高士兵的作戰能力。這種輕武器思想的變化,加利爾的另一個缺點就顯露了出來--不方便加上各種戰術附屬檔案,儘管加利爾機匣左側有一個安裝基座,但只可以裝上一個瞄準鏡支架。在1991年,以色列國防軍正式批准M16系列作為制式武器,至此,所有的特種部隊和部分常規作戰部隊(包括步兵工兵海軍)都不再使用加利爾。加利爾現今只在以色列國防軍的裝甲部隊、炮兵部隊和部分以色列空軍的防空部隊中使用。這些單位都有一個共同的特徵:他們不需要徒步作戰,而且也很少有機會使用配發至個人的武器,因此他們並不需要像M16這類比較精確而輕巧的武器。不過,還有另外一個重要的理由是:以色列國防軍已經擁有了大量的加利爾步槍,沒必要再花更多的錢去購買新的武器。除此之外,加利爾也時常被一些非戰鬥人員和政法機關的武裝部隊(如警察和邊境防衛隊等)使用,當然那是在他們缺乏M16A1使用的時候。

結構特點加利爾步槍主要有以下幾種型號:AR——突擊步槍,ARM——重槍管突擊步槍,SAR——短突擊步槍。開始時只有5.56mm口徑,在1980年代初為了出口,又研製出7.62mm口徑的型號,1990年代興起研製反恐怖武器的熱潮,於是又發展出適合近距離戰鬥用的MAR-微型突擊步槍。從外形上,加利爾與FAL步槍有點相似,但也帶有AK-47的明顯的特徵,一眼看上去,就是卡拉斯尼柯夫系統的繼承。事實上,加利爾的第一個原型就是在芬蘭首都赫爾辛基用M62機匣製造的。但後來加利爾的機匣改用銑削,結果重量比起Valmet M62增加不少。在相同口徑步槍中,加利爾是最重的。在內部結構上,加利爾基本上是卡拉斯尼柯夫系統和美國的M1伽蘭德半自動步槍的結合。與AK-47一樣,加利爾的自動方式為導氣式,閉鎖方式為槍機迴轉式。導氣活塞筒內的排氣孔固定,沒有氣體調節器。導氣箍用銷固定於槍管上,導氣孔向後傾斜,與槍管軸線形成30°夾角。活塞頭和活塞桿均鍍鉻,活塞桿在機匣上方運動。活塞頭上有6個排氣孔,可以使火藥氣體後吹以清除零部件上的污物。活塞桿在機匣上方運動,活塞桿後端的延伸部為機框,機框上半部為中空,容納復進簧。槍機上有一個導柱,在槍機框的定型槽中運動。

槍機上的兩個閉鎖突筍在擊發前鏇轉送入閉鎖卡槽,完成閉鎖,並牢固地支撐住槍彈。拉機柄與機框連在一起,機柄復進到位,即表示槍機已確實閉鎖。機柄自機匣右側伸出,向上彎曲,左右手均可拉動。加利爾的擊發和發射機構又與伽蘭德M1步槍大體相同,擊錘上有兩個鉤,扳機連桿帶動兩個阻鐵,即第一阻鐵(擊發阻鐵)和第二阻鐵(單發阻鐵)。AK-47的擊錘簧兼作扳機簧,加利爾步槍則將其縮短,使其不能作為扳機簧,但是增加了一個扳機扭簧。關上手動保險卡鎖後,扳機連桿被卡鎖卡住,兩個阻鐵均不能動作,槍處於保險狀態。打開保險待發時,擊錘由擊發阻鐵掛住。扣壓扳機後,扳機連桿向下轉動,解脫擊錘。但只有當機框復進到位後,擊錘才能打擊擊針。半自動射擊時,單發阻鐵和擊發阻鐵作用。當槍彈擊發後,機框后座壓倒擊錘,擊錘由帶彈簧的單發阻鐵掛住。隨後,機框和槍機又向前復進,但由於扳機仍被扣住,所以擊錘位置沒有變化。鬆開扳機後,扳機連桿向後上方鏇轉,擊錘從單發阻鐵上滑出,但隨即又被擊發阻鐵掛住而成待發。此時,再扣壓扳機便擊發出下一發槍彈。自動射擊時,帶彈簧的單發阻鐵被卡在後方。扣壓扳機後,首發彈擊發,然後機框后座,壓倒擊錘。在機框復進到位之前,不到位保險阻鐵(連發阻鐵)一直將擊錘掛在後方。一旦機框完全復進到位,便立即壓下保險阻鐵,進而解脫擊錘。擊錘向前鏇轉,打擊擊針,擊發另一發槍彈。因此,在首發彈擊發後,擊發阻鐵就不起任何作用,只有在鬆開扳機後,擊錘才重新被擊發阻鐵掛住並停留在後方。

95式突擊步槍
突擊步槍突擊步槍
概況95式自動步槍於1989年提出研製指標要求,於1995年設計定型,命名為QBZ95式5.8mm自動步槍(簡稱95式自動步槍)。該槍於1997年作為中國人民解放軍駐港部隊的配用武器首次露面。95式為無托結構步槍,導氣式自動方式,機頭迴轉式閉鎖,可單、連發射擊機械瞄準具覘孔式照門。95式自動步槍與QBB95式5.8mm班用機槍(簡稱95式班用機槍)形成95式槍族。後來又增加了短槍管的QBZ95B短突擊步槍,這三種武器一般被簡稱為95式槍族。95式槍族及其他5.8mm口徑班用槍族已裝備作戰部隊。研製指標要求自動步槍全重小於3.5kg,機槍小於4.4kg,經過初設計,要保持高的零件通用,難以達到指標。從系統出發必須加大減重力度,選擇設計基礎槍步槍為最佳化核心體,控制在3.2kg,機槍相應控制在4kg,才能得到全系統及系統內每項產品達到指標並保持先進的水平。指標要求自動步槍全槍長不大於760mm(槍管長440mm)、機槍不大於840mm(槍管長520mm)。經過初設計,在保持零件通用率的情況下,機槍的指標又最為緊張,因此,在全槍長上選班用機槍為最佳化核心體,最佳化指標定為840mm。全槍長又同槍管長息息相關,又直接影響產品的威力水平,因此,在最佳化全槍長時,必須把選定的槍管長作為邊界條件,在系統全槍長達標時,要使威力性能先進,是這項統籌的難點。下表為全槍重系統籌劃表:指標要求 策劃指標 實際達到 自動步槍 ≤3.5 ≤3.2 3.25 班用機槍 ≤4.4 ≤4 3.9595式槍族內自動機構件完全通用,步槍班用機槍之間通用件的比例高,這對生產和維修十分有利。鋼件採用化學複合成膜黑磷化處理,鋁合金零件用硬質陽極氧化處理,上、下護手及上機匣等件採用工程塑膠。95式槍族在通過國家靶場的可靠性試驗時,自動步槍故障率在0.4~0.6‰之間,班用機槍在0.1‰左右。

結構特點95式自動步槍由槍管、導氣裝置、護蓋槍機復進簧、擊發機構、槍托、機匣和彈匣、瞄準裝置、刺刀等11部分組成,還有一套附屬檔案。95式自動步槍槍管內的槍瞠分為彈瞠線瞠。彈瞠用以容納槍彈,線瞠能使彈頭在前進時作鏇轉運動,以保持飛行的穩定性。槍口裝置用來減小發射時槍口的跳動和火焰,並可作為榴彈發射器及刺刀連線座使用。 導氣裝置由氣體調節器、活塞及活塞簧組成。氣體調節器用以調節火藥氣體的大小,標有“0”,“1”,“2”的數字,分別表示閉氣、小孔和大孔位置。通常裝定在“1”上,當武器過髒來不及擦拭或在嚴寒條件下射擊時裝定在“2”上。發射槍榴彈時,必須轉到“0”的位置,以防損壞槍內活動機件。活塞用以承受火藥氣體的壓力,推動槍機向後。活塞簧用以使活塞回到原來位置。護蓋由上護蓋與下護蓋組成。上護蓋上有提把,用以提槍前進。下護蓋握把扳機護圈、小握把、護蓋鎖孔、掛合桿,主要用以操持武器和射擊。握把內為附屬檔案筒巢,用於容納附屬檔案筒,前端小握把有通氣孔,用以及時散熱和冷卻槍管。槍機由機體和機頭組成,用以送彈,閉鎖、擊發和退殼,並能使擊錘向後成待髮狀態。機體上有圓孔和導筍槽,用以容納機頭,並引導機頭鏇轉進行閉鎖和開鎖,機體上還有解脫凸筍、機柄和復進簧巢。擊針,用以撞擊槍彈底火;拉殼鉤,用以從膛內抓出彈殼(或槍彈)還有導筍、送彈凸筍、開閉鎖凸筍、導槽和彈底巢。機頭有3個閉鎖突筍,機頭與槍機框的連線以圓柱體進行,在此圓柱體上有一個連體的開閉鎖及前後運動的帶動凸起。開閉鎖作用面設計在凸起的頂部,後坐帶動面設計在凸起的根部。

復進簧的作用是儲存槍機槍機框的部分後坐能量,以便賦予槍機、槍機框向前復進及完成推彈、抓彈、閉鎖、解除不到位保險等所必需的能量。擊發機構由扳機、扳機拉桿、阻鐵槓桿、擊發阻鐵單發阻鐵、不到位保險機、解脫槓桿、快慢機、擊錘、擊錘簧、擊錘簧導桿、頂頭及擊發機座組成。用以控制待發、操縱擊發及保險。快慢機上的“0”、“1”、“2”分別為保險、單發和連發位置。機匣用以容納槍機,固定快慢機和彈匣。機匣外有彈匣卡筍和彈匣結合口,用以結合彈匣或彈鼓;機匣內有閉鎖卡槽,能保證槍機閉鎖槍膛;撥彈凸筍,剛以撥出彈殼(或槍彈)。槍托用以保證機匣內部免污污垢和便於操作。槍托右側有拋殼(或槍彈)口,槍托內有槓桿式緩衝器和後端的變剛度托板組成雙緩衝機構,可降低活動機件後坐時的撞擊。95式自動步槍一般使用彈匣供彈,必須時也可使用彈鼓供彈。可實施短點射(2~5發),還可實施長點射(6~10發)和單發射擊。點射時射速為每分鐘100發,單發時射速為每分鐘40發。槍管壽命為1萬發。95式自動步槍每支槍配有5個彈匣。彈匣由彈匣體、托彈板、托彈板簧、卡板、彈匣蓋組成,用以容納和托送槍彈。彈匣體後端有三個觀察孔,分別對正第10發、20發和30發槍彈的底緣,用以觀察槍彈的餘量。

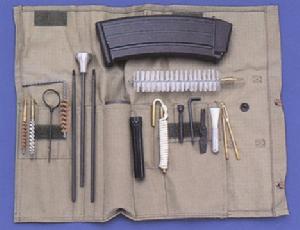

附屬檔案用以分解結合、擦拭上油、攜帶和排除故障。附屬檔案有通條頭、通條連線桿(7根)、銃子、銃桿、準星扳手、油刷、油壺、背帶和彈匣袋。使用時,將通條連線桿與通條頭或油刷擰結在一起,用以清除槍管內臟物及塗油;銃子用以拆卸擊針銷、拉殼鉤軸等;準星扳手用以校槍時調整準星高低;銃子用以清除槍管導氣孔的火藥殘渣。
扣扳機後,扳機拉桿拉下擊發阻鐵,擊錘平移向前打擊擊針,擊針撞擊槍彈底火,點燃發射藥,產生火藥氣體,推送彈頭沿膛線向前運動;當彈頭經過導氣孔時,部分火藥氣體通過導氣孔,湧入導氣箍,衝擊活塞,推動槍機向後,壓縮復進簧,完成開鎖、拋殼,並使擊錘向後成待髮狀態;當槍機退到最後方時,由於復進簧的伸張,使槍機向前運動,推動次一發槍彈人膛,閉鎖。此時,如快慢機定在連發位置,扳機未鬆開,擊發阻鐵不能卡住擊錘,擊錘再次打擊擊針,形成連發;如快慢機定在單發位置,擊錘被單發阻鐵卡住不能向前,若要再次發射,必須鬆開扳機再扣;如快慢機定在保險位置,快慢機軸阻擋,擊發阻鐵使其不能迴轉,成保險狀態;當擊錘位於後方(即待髮狀態)保險時,扣不動扳機,不能擊發;當擊錘位於前方(即擊髮狀態)保險時,活動機件不能壓擊錘向後成待發。95式槍族的瞄準裝置有傳統機械式、簡易夜瞄、可裝白光瞄準鏡及二代微光管的微光瞄準鏡,表尺上有覘孔型照門,標有1、3、5三個字樣,分別表示100m、300m和500m,表尺照門上的螢光點與準星兩側的螢光點組成簡易夜瞄裝置。準星由準星座、準星連線座、準星護圈和準星4部分組成,準星可擰高、擰低,準星連線座可左右移動,準星連線座和準星座上各刻有一條刻線,用以檢查準星位置是否正確。瞄準鏡座用以安裝白光、微光瞄準鏡。白光瞄準鏡的放大倍率為3倍,用於遠距離目標精確瞄準;微光瞄準鏡的放大倍率也為3倍,可在夜間弱光條件下對200米以內的生動目標精確瞄準。兩種瞄準鏡通用於自動步槍和班用機槍,並能在槍身上快速裝卸。

白光瞄準鏡用於對600m內(配於自動步槍時)或800m內(配於班用機槍時)的目標實施瞄準射擊和戰場觀察。當目標寬度為0.5m時,可概略測定目標距離。

白光瞄準鏡主要由物鏡組。分劃調整機構。目鏡組。眼罩、照明機構和與槍配合的鎖緊機構等部分組成。微光瞄準鏡是一種輕便的被動式夜間瞄準器材,可有效地進行夜間精確瞄準;觀察發現敵人所使用的紅外光源或其他光源的位置。在無月星空、中等對比度、背景不透亮的條件下,能識別200m處站立的人員。微光瞄準鏡主要由鏡體、成像系統分劃調節機構低溫外接電池及罩具等組成。刺刀(匕首)用以刺殺敵人,也可作為格鬥匕首和野戰工具用。多功能刺刀由刺刀刀鞘組成,刺刀上有剪刀部位、剪刀軸孔、銼削部位、刀環、刀柄座、砍削部位和鋸割部位;刀鞘上有掛帶、帶扣、磨刀石、平口起子、剪座和軸。(註:戰鬥中如需用刺刀刺殺敵人時,應將刺刀裝在槍上,其要領是:將刀環套入槍的瞠口裝置前端,刀柄座的T形槽對準槍上刺刀座的T形凸筍,向後拉到定位。卸下刺刀時,左手握護蓋,右手用力按壓刀柄左右凸筍(刻有直紋處),然後將刺刀向槍口方向抽出,並裝入刀鞘內,掛在腰帶上)。多用途刺刀綜合了砍削、剪下、銼削、開啟瓶口和磨刀等功能,既可用於自動步槍,也可用於班用機槍。95式槍族發射5.8mm普通彈系列,必要時還能發射5.8mm機槍彈系列。步機槍還能實彈發射標準接口尺寸(Ф22x125mm)的槍口榴彈,也能安裝快速拆卸的35mm口徑下掛榴彈發射器。97式突擊步槍
突擊步槍
突擊步槍
97式5.56毫米突擊步槍基於95式5.8毫米突擊步槍,由中國北方工業總公司(NORINCO)發展,現在被中國軍隊使用。它有許多5.8毫米突擊步槍相同特點,像輕重量和緊湊設計,良好精度和高可靠性。 彈藥: SS109或M193 5.56毫米技術規格 鎖定: 鏇轉槍栓操作: 氣體操作,選擇性射擊彈藥供給: 30-發或北約標準彈匣長度: 758 毫米槍管長度: 490 毫米重量: 3.35 公斤連同一個空30-發彈匣膛線: 6槽,右-鏇,7分之1英寸(SS109);12分之1寸(M193)槍口速度:>920 米/秒(SS109)>980 米/秒(M193)有效射程: 400 米後-瞄準器最大射程設定: 500 米後-標尺比例: 1.3.5(數字)射速: 650 rds/最小有效壽命: >10000 rds(輕機槍 >15000 rds)97式5.56mm狙擊步槍的開發新誕生的中華人民共和國,在建國初期將前蘇聯產莫辛·納甘M1930非自動狙擊步槍作為軍隊制式的狙擊步槍採用。1956年,中國以56式半自動步槍的制式名稱實現了前蘇聯開發的SKS(西蒙諾夫半自動卡賓槍)的國產化,並從中挑選加工精度良好,命中精度出色的槍枝,安裝光學瞄準鏡,供給軍隊作為狙擊步槍用。

在20世紀70年代至80年代初期,中國反覆研討了獨自研製狙擊步槍和實現國產化的可能性,最後決定廢除已成為舊型的莫辛·納甘M1930非自動狙擊步槍,仿造前蘇聯德拉貢諾夫狙擊步槍。中國仿造的德拉貢諾夫狙擊步槍於1979年以“79式7.62mm狙擊步槍”的名稱為中國軍隊制式採用,中國軍隊在使用過程中對該槍提出了一些改進要求。

根據軍方的要求改進局部經過的最終型於1985年以“85式7.62mm狙擊步槍”的名稱被中國軍隊追加採用。中國開始實行改革開放政策後,79式和85式狙擊步槍的出口型通過北方工業公司開始出口到國外民間市場。中國軍隊追加採用的85式狙擊步槍雖然在79式的基礎上進行了一些改進,但後坐力大,槍全長很長,並不適合於身軀較小的中國軍隊使用,缺乏機動性。1971年,使用DBP87式5.8mm ×42小口徑高速槍彈的新型無托式突擊步槍開發計畫起步後,開始研討與新型突擊步槍使用相同槍彈的新型狙擊步槍的開發計畫。但是DBP87式5.8mm ×42小口徑高速槍彈與以往的85式狙擊步槍用的53式7.62mm ×54R槍彈相比,不論是射程,還是遠距離殺傷力,都不如後者,因此將新開發的DBP87式5.8mm小口徑高速槍彈採用到狙擊步槍上的做法遭到了強烈的反對。新開發的DBP87式5.8mm小口徑高速槍彈的彈頭重為4.15g,初速為940~960m/s(中國方面公布的數據是910m/s),槍口動能為1952焦爾(用QBZ87式自動步槍發射時);相比之下,85式狙擊步槍使用的53式7.62mm槍彈的彈頭重為9.6g,初速為830m/s。

以高初速發射的DBP87式5.8mm小口徑高速槍彈的彈頭到達300m前方的目標時時間只0.38秒,彈道拋物線的高度差也只有18cm。相比之下,53式7.62mm槍彈的彈頭到達相同距離的目標時為0.42秒,彈道拋物線的高度差也多達23cm。據中國方面公布的資料,中國獨自研製的新型DBP87式5.8mm小口徑高速槍彈的彈頭內包有不易變形的鋼芯,具有很高的穿透能力。尤其是後來開發的5.8mm ×42重機槍槍彈(制式名稱不詳),可在85m射程上穿透16mm厚的鋼板,在1000m距離上可穿透3.5mm厚的A3鋼板,這一穿透能力是以往的53式槍彈所望塵莫及的。圍繞著新型狙擊步槍的口徑問題出現了意見分歧,針對53式和DBP87式這兩種不同口徑的槍彈,爭論持續了很長時間。如果採用DBP87式5.8mm小口徑高速槍彈,不僅有助於縮小槍的尺寸,使槍變得更加易於使用,還能統一前線部隊士兵使用的彈藥,簡化彈藥供應過程等很多好處。經反覆研究後,中國於1988年正式決定在新型狙擊步槍上採用DBP87式5.8mm小口徑高速槍彈。1989年,第一階段試製型狙擊步槍宣告完成。試製型狙擊步槍接受多次試驗,每次試驗後都被指出缺點,並得到改進,試驗和改進的過程整整持續了6年,到1996年最終型狙擊步槍才宣告完成。中國軍隊很快就制式採用了這一使用DBP87式5.8mm口徑槍彈的新型狙擊步槍,並給予該槍“KBU88式5.8mm狙擊步槍”的制式名稱,制式名稱中的“88式”取自於該項計畫起步年份“1988”。

03式突擊步槍
突擊步槍突擊步槍
全槍特點03式5.8毫米自動步槍不僅戰術性能達到了世界同類武器的先進水平,而且具有獨特的魅力:外形流暢美觀,摺疊式槍托能滿足多兵種的使用要求;瞄準基線低,戰士射擊時隱蔽性好,增強了安全性;貼腮射擊時離拋殼窗較遠,戰士不會受飛出的彈殼威脅和後溢的火藥燃氣的干擾;用刺刀刺殺時,更便於戰士操槍使用;機械瞄準具、光學瞄準鏡的貼腮高度設計合理,射擊舒適,人機工效性好,並加長了機械瞄準具的瞄準基線,從而提高了射擊精度。主要結構:該槍的摺疊托為尼龍塑膠與槍托連線座注塑成形,卡筍扣與下機匣連線,有間隙補償,可確保連線牢固,沒有鬆動。上機匣和下機匣均採用鋁合金製成,並採用恆溫模鍛先進工藝,減少了外形加工。上機匣內裝有較長的自動機導軌,保持了長導引的特性,從而保證了自動機運動平穩,對提高射擊精度和可靠性極為有利。其左側鉚接有拋殼挺,前部與節套鉚成一體,瞄準鏡座與表尺座直接設定在上機匣頂部。下機匣設定有槍托座,機匣內容納發射機彈匣槽,並有自動機後坐緩衝器,不但射擊穩定,還可減緩機匣的受力。下機匣通過前穿銷與節套連線,後穿銷與上機匣連線。

這種上、下機匣結構不僅保證了表尺座、瞄準鏡座使用時的一致性,而且全槍分解結合也非常方便。閉鎖機構仍為槍機迴轉式,對稱的兩閉鎖支撐面可在槍機框上實現長導引。拉機柄在右側,復進機為復進機座、套管、復進簧導桿三節組件,前部裝入槍機框復進簧孔內,後部頂在上機匣後端面上。導氣系統採用活塞短行程,活塞頭與活塞桿採用分離式結構。

擊發機構有別於95式的平移式擊錘,而是採用掛鈎迴轉式擊錘,擊錘直接裝入下機匣內。03式5.8毫米自動步槍在定型之前,照門座設定在上機匣的中間部位,並採用了我軍傳統的缺口式照門。在部隊試驗時戰士反映有“虛光”。經我實際使用發現,所謂“虛光”實際上是缺口式照門與射手眼睛的距離過近,仍處在“虛視”範圍以內。若堅持採用缺口式照門,則其位置必須向前移50~80毫米以達到“明視”距離。這不僅會使瞄準基線縮短,降低射擊精度,而且瞄準鏡導軌的布置以及槍的整體美觀協調性也會受到不良影響。這次看到03式5.8毫米自動步槍的照門座和瞄準鏡導軌前後倒了一個個,並採用了後置布局的規孔式照門。這一創新之舉,不僅大大最佳化了槍的技術性能,使瞄準基線大為加長,全槍美觀協調性大為改善,而且與它的“兄長”95式無托步槍統一了照門樣式和瞄準方法,為部隊訓練和戰鬥使用大開了方便之門。我們在讚譽這把好槍之餘,不禁對設計師實事求是的思想作風和嚴謹細緻的工作作風所感慨。

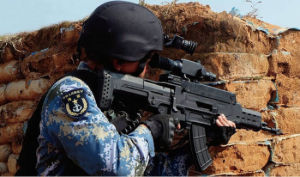

國產“戰略大槍”ZH-05

近日,被網友稱為解放軍“戰略大槍”的新型步槍武器系統再次曝光,可以看到該槍已經裝備中國海軍特戰部隊,投入到日常的訓練中。

ZH-05ZH-05

2015年4月訊息,據俄羅斯軍工綜合體新聞網報導,中國未來突擊步槍ZH-05已經在解放軍海軍亞丁灣反海盜護航巡邏期間很好地證明了自己,從而促使中國其他軍兵種部隊現在也開始裝備這種高效武器。
儘管ZH-05在外形上看起來有點像德國和美國研製的XM-29“理想單兵作戰武器”,以及韓國K-11智慧型榴彈發射器,但是它仍然是完全不同的另外一個級別的產品。首先,ZH-05僅重5千克,比K-11輕2千克。其次,這款5.8毫米口徑的突擊步槍以中國QBZ-03步槍為基礎,其榴彈發射器的射程可達700米。
ZH-05突擊步槍配備雷射測距儀和數位照相機。操作員可以事先為槍榴彈編製程序,使其在離目標一定距離內爆炸,比如直接在敵人戰壕上方爆炸。截止今日,中國已經為ZH-05研製出了3種類型的槍榴彈,其中第一類是反步兵爆破彈;第二類榴彈在爆炸後變成致命的微小彈丸射流,中國軍方將其稱為“遠程霰彈槍”,而且還非常適合擊落類似無人飛行器的移動靶標;第三類榴彈用來殺傷防護水平較高的目標,可以穿透裝甲或者清理步兵通道。
ZH-05突擊步槍的研發開始於2010年。研製成功後,首先由中國人民解放軍士兵在野外條件下試用。2014年2月,ZH-05的照片首次在網上曝光。從今年2月開始,這種步槍不僅配備解放軍海軍陸戰隊,而且開始裝備其他軍兵種部隊。

伊朗kh-2002
伊朗的KH-2002式突擊步槍採用了較為先進的模組化結構設計思想,槍托後部是用模製聚合物材料製造的,採用槍機迴轉式閉鎖機構,以便於左右手射擊。閉鎖機構位於提把下方,可受到提把的保護。提把包含表尺瞄準具,也可以安裝光學或夜視瞄準具。位於彈匣插入槽後面的槍托左後側設定有射擊選擇鈕,有單發、自動射擊、3發點射和保險4個選擇位置。KH-2002突擊步槍是一種低後坐力、高精度的輕型武器,可以換用780毫米、730毫米和680毫米3種不同長度的槍管,使用780毫米長的槍管時,有效射程為450米,最大射程2.5公里,初速900~950米8秒,射速為800~850發8分,配用長槍管、帶容彈量為30發的空彈匣時重3.7公斤。它與其他突擊步槍有個很大不同。它不僅可以安裝兩腳架,還可以上刺刀

卡賓槍

M4

M4卡賓槍的設計可追溯至早期卡賓槍版本的M16。它們全是由尤金·斯通納開發的CAR-15發展而來,而M4的長度比M16A2型突擊步槍較短,重量也較輕,兩者之中有八成的部件可以共享。一些M4A1裝配較厚較重的槍管,以減低全自動開火時所產生的熱力,並且加厚鋁質隔熱層。全數M4及M4A1均使用5.56mm口徑的SS109子彈,而且仍採用M16特有的氣體直推傳動方式。另外M4A1卡賓槍亦獲多國反恐部隊及特警隊所使用,多數出21世紀近戰。在城市戰亦十分合適。

HK416

根據HK美國公司官方網站提供的資料,HKM4的研製計畫是在2002年就開始的。當HK公司改進了英國的HK416SA80(L85/L86)武器系統後,就在2002年初期開始評估改進M16系列卡賓槍的技術可行性,研究的目的是提高M16系列武器的可靠性及使用壽命。
HKM4可以由標準的M16A2/A4機匣改裝,HK公司所研製的只是導氣裝置、上機匣組件、槍管和彈匣。其導氣系統是改進後的AR-18式導氣裝置,經過G36和改進SA80的研究工作,想必HK公司的工程師對於這種導氣系統已經是駕輕就熟了。在G36之前,HK公司幾乎所有的自動武器都採用滾柱閉鎖,在G36之後,HK公司幾乎所有的自動武器也採用AR-18式的導氣裝置。HK公司的工程師也確實會利用成熟技術。不過無論如何,這種新的導氣裝置比起M16系列那種容易“骯髒”的導氣裝置更可靠,而且能大大減少使用者的維護次數。
為提高使用壽命,HK公司用優質的歐洲鋼製造了4種不同長度的冷鍛槍管,包括10、14.5、16.5和20英寸,槍管壽命均高於2萬發,21世紀有4種不同長度的槍管。另外又採用新的緩衝裝置,以提高武器的可靠性及安全性。另外又製造了更可靠的彈匣。從上面的圖片還可以看出,HK也改進了新的擊發機構,快慢機的位置比M16系列也方便多了。美國海豹突擊隊擊斃恐怖大亨“賓拉登”時用的就是此槍

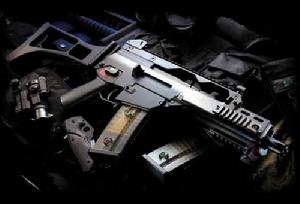

G36C

H&K(德國黑克勒和科赫責任有限公司)G36自動步槍系列中的最短型號.
當2000年5月在HKPRO首次公開這種G36系列中的短突擊步槍型號時,HKPRO猜測此槍型號中的“C”是表示“Commando”,但實際上這個“C”是代表“Compact”,即G36的緊湊型。
突入(Entry)是指CQB中進入室內的行動,G36C是作為突擊行動中使用的突入武器(ENTRYGUN)設計的,因此“短”和“輕”就是它的最大特點。G36C取消了原來帶光學瞄具的提把,而改為低矮的帶機械瞄具的提把,很明顯這個機械瞄具是取自UMP45衝鋒鎗的,提把上有瞄準鏡座導軌。更準確的形容不是提把,而是提把狀的瞄準鏡座導軌,和SL8的類似,但更輕更短。G36C的槍管長約8英寸左右(約20cm),由於槍管縮短,因此活塞桿也相應縮短。
G36C雖然作了一些大的改動,但像基本結構沒有大改變,據說HK公司將提供一整套將G36K改裝成G36C的工具及零部件(至少包括槍管、槍托和提把)。
G36K與G36C通過這張與G36K比較的圖片,可以看到G36C還有一個不太明顯的改動,就是縮短了的槍托。另外,射擊選擇桿的標示印在後方向,與其他G36步槍相反,但轉動方向一樣,G36C有單發和連發兩種自動射擊方式。
導氣活塞G36C的導氣活塞比其他型號的G36短,槍口消焰器改自G36K,但也縮短了一半以上。據說消焰器雖然短但還很有效,但我有點懷疑。用如此短的槍管和消焰器發射步槍彈,未能充分燃燒的發射藥會在槍口形成很強的火焰和噪聲。

典型型號

德國
StG44(MP44)
G3
H&KG-36
前蘇聯
AK47、AKM
AK74
美國
M16
XM8
AR-18
SCAR
M4
以色列
ARGalil
TAR-21Tavor
奧地利
SteyrAUG
法國
FAMAS
比利時
FNFAL
FNFNC
中華人民共和國
81式
87式
95式、97式、03式、05式

試驗

為了滿足試製型產品的各項要求,參與SCAR開發競爭的各家公司提前聘請了軍隊射手進行試驗。2004年6~7月之間,在綠色貝雷帽特種部隊的射擊場展開了對比試驗。各家公司有兩個小時可以展示和介紹自己的產品,並示範了是否具備政府要求的精度、耐久性、零部件的互換性以及適合於實戰的運用狀態等。
首先進行的是單發射擊試驗。在使用兩腳架的狀態下利用機械瞄具,對300m距離的E型槍靶,在2分鐘內發射30發Mk.262槍彈,其中至少要21發槍彈命中目標。
其次是連射(實際上是點射)性能測驗。方式與單發射擊基本相同,採取臥姿射擊時,在不使用兩腳架的情況下對50m距離的槍靶,使用M855圓頭彈,向4個E型槍靶展開5發點射,重複更換彈匣,持續射擊1分鐘,每3發中至少要2發命中目標。
第三是從標準型到CQC短步槍的轉換試驗,要求在20分鐘內完成套件的更換。更換套件時,機匣上部的空隙要保持在3.72~3.73cm之間。
這次試驗主要是檢驗投標產品的基本性能,未能通過這一最初試驗的試製品失去被採用的機會,直接送回開發企業手中。各家公司送來的試製型槍枝和報告書,由特種作戰裝備開發計畫負責人特羅伊·史密斯管理,在工作人員和各種特種作戰部隊的協助下,接受更加嚴格的試驗。
順利通過最初試驗的試製品直接繼續接受一系列嚴格的試驗,以此來判斷這些試製品是否能滿足各項要求。
實地試驗結束,工學方面的技術性試驗也全部結束,再經過與相關管理業務相關的極為漫長的事務手續和經費調整,以及批量生產時的質量管理體制等細微的處理,於2004年11月末秘密公開FN公司勝出的試驗結果,並在11月5日批准FN美國公司一份生產第二批SCAR樣槍的契約,用於進行進一步的測試和評估。在2005年4月20日,美國特種作戰司令部宣布已經與FN美國公司共同完成了SCAR步槍的第二次關鍵設計評估,並提出繼續改進的建議,21世紀FNSCAR正在作進一步的改進。
經過測試,這種輕型特種部隊戰鬥突擊步槍充分體現了最好的人機工效。它可以在包括沙漠地帶、濕地、凍土地帶、草原地帶、森林地帶、熱帶雨林、市街區、河川、山嶽地帶等不同環境和所有氣象條件下,沒有出現任何故障。SCARL在極端的高溫和低溫(-40℃~-60℃)、凍結、降雨、沙土、泥水、波浪、海水、霧等環境中沒有出現問題。還有,在從零高度到海拔3600m的環境下測試同樣沒有出現任何問題。
對SCAR-L而言,這些證明只不過是冰山一角而已。在空降作戰的適應性方面,在流動沙丘中、海中、甚至在核、生化武器抗污染性能試驗中,SCARL都表現出了驚人的性能。
在所謂的“穿越沙丘”試驗中,“海豹”突擊隊作戰小組親自擔負試驗任務,反覆進行了扔進海中、灑沙土展開射擊等所能想出的各種嚴酷的試驗。按性能要求,參加試驗的產品必須具備從完全落水狀態下撈出後,只需2秒以內的排水時間即可展開射擊的性能。而SCARL根本不需要排水時間,幾乎從海水中撈出的同時展開射擊。即便是在槍口部安裝消聲器,這一性能沒有受到任何影響。
PS/4081/C03/1337檔案中明確寫著,“SCAR-L完全符合所有要求事項;充分擁有單兵武器的有效性;可在所有狀況下有效地工作。這一結論是在實彈射擊試驗中得出的;射擊時間的縮短、交戰時的射速和命中精度的提高,單發和連發射擊時穩定性的提高,操作性能的提高與良好的攜帶性能,在不同戰場環境中出色的耐久性等方面都是一流的。”
