FEPS應急電源

當今建築物中應急照明燈具、消防水泵等消防設備重要的電力供應設備,又稱FEPS、FEPS電源、EPS電源、EPS應急電源。

什麼是FEPS應急電源

FEPS應急電源即FEPS消防設備應急電源,又稱FEPS、Feps電源、EPS電源、EPS應急電源、消防應急電源,全稱Emergency Power Supply(緊急電力供給),是當今建築物中應急照明燈具、消防水泵等消防設備重要的電力供應設備,當市電出現異常時,將啟動FEPS應急電源為應急照明燈具、消防設備提供電力保障。

FEPS應急電源的電路原理

其原理為:在市電正常時,由市電經過輸出切換裝置給重要負荷供電 ,同時充電器為蓄電池進行充電或浮充;當市電斷電後或電壓超出供電範圍,控制器啟動逆變器,同時輸出切換裝置將

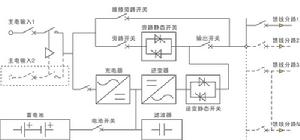

FEPS應急電源原因圖FEPS應急電源原因圖
市電供電狀態立即切換到逆變器供電,為負荷設備提供應急供電;當市電恢復時,應急電源將恢復為市電供電。
FEPS是以解決應急照明、事故照明、消防設施等一級負荷供電設備為主要目標,提供一種符合消防規範的具有獨立迴路的應急供電系統,該系統能夠在應急狀態下提供緊急供電,用來解決照明用電或只有一路市電缺少第二路電源,或代替發電機組構成第二電源,或做為需要第三電源的場合使用

如何選擇FEPS應急電源

一、選擇合適的容量

1、若FEPS帶電機負載或混合負載時
因電動機的啟動衝擊,與其配用的集中應急電源容量按以下容量選配。
(1)、電動機變頻啟動時,應急電源容量可按電動機容量1.2倍選項配。
(2)、電動機軟啟動時,應急電源容量應不小於電動機容量的3倍。
(3)、電動機Y-△啟動時,應急電源應不小於電動機容量的5倍。
(4)、電動機直接啟動時,應急電源容量應不小於電動機容量的7倍。
(5)、混合負載中,最大電機的容量若小於總負載容量的1/7
2、若FEPS用於帶應急燈具負載時:
(1)當負載為電子鎮流器日光燈,EPS容量計算方法:EPS容量=電子鎮流器日光燈功率和×1.1倍。
(2)當負載為電感鎮流器日光燈,EPS容量計算方法:EPS容量=電感鎮流器日光燈功率和×1.5倍。
(3)當負載為金屬鹵化物燈或金屬鈉燈,EPS容量計算方法:EPS容量=金屬鹵化物燈或金屬鈉燈功率和×1.6倍。
(4)當YJS系列EPS帶混合負載時(如照明負載、消防電梯、消防泵、風機、捲簾門等)EPS應遵循如下原則:
EPS容量=所有負載總功率之和+最大單台負載功率5倍=所要設計負載功率
注意:應急照明燈具為金屬鹵化物燈或金屬鈉燈,掉電切換時間應小於3MS,國內比較知名的FEPS電源品牌切換時間,柏克為1.8MS、北京動力源切換時間為3MS、北京崇正華盛為10MS、合肥陽光10MS、青島創統3ms、大連國彪100ms、日佳100ms
二、FEPS電池容量計算方法
蓄電池的最大放電電流值:
I最大=Pcosф/(η*E臨界*N)
註:P → FEPS電源的標稱輸出功率
cosф → FEPS電源的輸出功率因數(FEPS一般為1`)
η → UPS逆變器的效率,一般為0.88~0.94(實際計算中可以取0.9)
E臨界 → 蓄電池組的臨界放電電壓(12V電池約為10.5V,2V電池約為1.7V)
N →每組電池的數量(因品牌而異)
根據所選的蓄電池組的後備時間,查出所需的電池組的放電速率值C,
然後根據:
電池組的標稱容量= I最大/C
時間與放電速率C

30分鐘 60分鐘 90分鐘 120分鐘 180分鐘
0.92C 0.61C 0.5C 0.42C 0.29C

以某品牌FEPS應急電源300KVA延時30分鐘為例
了解到此品牌FEPS應急電源300KVA FEPS應急電源每組電池數量為32節,即N為32,
FEPS 300KW延時30分鐘
電池的最大放電電流=
標稱功率300000W×1÷(0.9效率*32節*10.5V每節電池放電電壓)=992A
電池組的標稱容量= 992÷0.92C=1079AH
因此需要用5組200AH32節電池
