DK941X真空蝶閥

DK941X真空蝶閥

1280 1520 2850

DK941X真空蝶閥

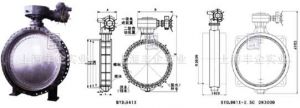

DK941X真空蝶閥外形尺寸圖

DK941X真空蝶閥外形尺寸圖DK941X真空蝶閥外形尺寸圖

產品概述

DK941X真空蝶閥適用於無腐蝕的飽和水蒸氣低真空管路上,作為閉路設備。DK941X真空蝶閥為密封型蝶閥,蝶閥兩端軸封處用0.25MPa的壓力水密封,確保軸封處不泄漏。DK941X真空蝶閥結構為雙閥座形勢,兩座之間以及軸端處均為橡膠密封與壓力水(壓值0.25MPa)相結合形式密封。如用戶需要,可在閥體壁上加裝電熱裝置。

主要零件材料

零件名稱 閥體、蝶板 閥軸、密封座 蝶板密封圈
材料 Q235-A、F鋼板 2Cr13、1Cr18Ni9Ti 三元已丙橡膠、氟橡膠

主要技術參數

型號 Ds9D41X-2.5C Ds9D41XF-2.5C
公稱壓力(MPa) 0.25 0.25
試驗壓力(MPa) 強度試驗 0.4 0.4
密封試驗 0.275 0.275
工作壓力(MPa) 0.25 0.25
適用介質 無腐蝕飽和水蒸氣
適用溫度℃ ≤120 ≤200
空淺漏率 ≤6.67×10-2PaM3S-1
法蘭連線尺寸標準 GB2555~2556-81
壓力試驗標準 GB/T13927-92

主要外形連線尺寸

DN D D1 D2 L n-d b f A B H
1000 1170 1120 1080 305 28-30 42 5 590 980 2230
1200 1375 1320 1280 381 32-30 44 5 590 980 2476
1400 1575 1520 1480 381 36-30 46 5 630 1117 2793
1600 1790 1730 1690 457 40-30 48 5 630 1117 2850
1800 1990 1930 1890 457 44-30 50 5 850 1480 3187
2000 2190 2130 2090 540 48-30 52 5 850 1480 3310
2200 2405 2340 2295 590 52-33 56 6 850 1554 3915
2400 2605 2540 2495 650 56-33 60 6 850 1554 4187
2600 2805 2740 2695 700 60-33 64 6 1533 1435 4409
2800 3030 2960 2910 760 64-36 66 6 1585 1837 4760
3000 3230 3160 3110 810 68-36 70 6 1585 1837 5008
