D942X軟密封電動法蘭蝶閥

D942X軟密封電動法蘭蝶閥

150 2150 2150

D942X軟密封電動法蘭蝶閥

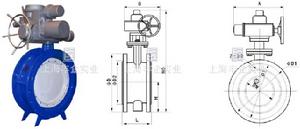

D942X軟密封電動法蘭蝶閥外形尺寸圖

D942X軟密封電動法蘭蝶閥外形尺寸圖D942X軟密封電動法蘭蝶閥外形尺寸圖

主要連線外型尺寸和連線尺寸

DN 主 要 外 形 尺 寸 法 蘭 尺 寸 和 螺 栓 尺 寸
L H H1 A B 0.6MPa 1.0MPa 1.6MPa
D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 108 82.5 443 125 125 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 112 92.5 463 125 125 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 114 100 483 125 125 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 127 110 498 125 125 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 140 125 682 325 245 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
150 140 142.5 736 325 245 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 152 170 800 325 245 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 165 197.5 895 363 313 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 178 222.5 956 363 313 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 190 252.5 1029 363 313 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 216 282.5 1103 363 313 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 222 307.5 1186 465 439 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 229 335 1280 546 481 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 267 390 1321 546 556 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 292 447.5 1431 546 556 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 318 507.5 1542 546 556 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 330 557.5 1800 617 706 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 410 615 2363 632 706 1175 1120 1078 28-3 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 470 727.5 2583 632 706 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48
1400 530 837.5 2710 790 1338 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48
1600 600 957.5 2845 868 1476 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56
1800 670 1057.5 2060 868 1476 2045 1970 1918 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56
2000 760 1162.5 3350 965 1600 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62
