19264

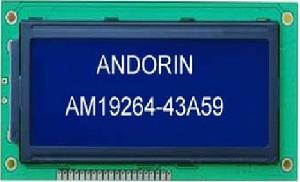

19264,是液晶模組的解析度,也就是有192*64個點,是點陣液晶。

定義

19264,是液晶模組的解析度,也就是有192*64個點,是點陣液晶。 歡迎來電諮詢:138 23 123 913王文俊 240*128點陣液晶

技術參數

技術參數
 顯示類型 STN
 顯示色彩 顯示色:白 背景色:藍
 偏振模式 透射/負性
 視角 6點鐘
 驅動方式 1/64 DUTY 1/9 BIAS
 背光 LED/白色高亮
 控制器 KS0108或兼容IC
 數據匯流排 8 位並口
 溫度特性 工作溫度:-20℃~+70℃ 儲藏溫度:-30℃~+80℃
 點陣格式 192 x 64
 點尺寸 0.458 x 0.458mm
 點中心距 0.508 x 0.508mm
 視域 104.0 x 39.0mm
 有效顯示區域 97.49 x 32.46mm
 外型尺寸 130.0 x 65.0 x 12.5mm Max.
 淨重 88.5g
液晶模組接口
引腳序號 名稱 說 明
1 VSS 電源地。
2 VDD 電源輸入(+5V)
3 V0 液晶顯示對比度調節端。
4 RS 暫存器及顯示數據選擇。
5 R/W 讀寫選擇。R/W=1,讀狀態。R/W=0,寫狀態。
6 E 讀寫使能。
7-14 D0-D7 數據匯流排。
15 CSA# U1片選。低有效。
16 RST# 液晶模組復位。RST#=L,復位。
17 CSB# U2片選。低有效。
18 CSC# U3片選。低有效。
19 VLCD 液晶驅動電源(-11V~-13V)
20 VLED+ 背光電源正極(5.0V,LED-已接模組地)

使用注意事項

使用注意事項
1 當您在你的產品設計中使用本液晶模組,注意液晶的視角與你的產品用途相一致。
2 液晶屏是玻璃為基礎的,跌落或與硬物撞擊會引起液晶屏破裂或粉碎。尤其是邊角處。
3 儘管在液晶表面的偏振片有抑制反光的表層,應當小心不要劃傷表面,一般推薦在液晶表面採用透明塑膠材料的保護屏。
4 如果液晶模組儲藏在低於規定的溫度以下,液晶材料會凝結而性能惡化。如果液晶模組儲藏在高於規定的溫度以上,液晶材料的分子排列方向會轉變為液態,可能無法恢復到原來的狀態。超出溫度和濕度範圍,會引起偏振片剝落或起泡。因此,液晶模組應儲藏在規定的溫度範圍。
5 如液晶表面遇口水或滴水,應立即擦除,避免長時間過後引起色彩變化或留下污點。水蒸氣會引起ITO電極腐蝕。
6 如果需要清潔液晶屏表面,應該用棉或軟布輕快地擦拭,仍不能清除時,呵氣之後再擦拭。
7 液晶模組的驅動應遵照規定的額定指標,避免故障及永久損壞。對液晶材料施加直流電壓,會引起液晶材料迅速惡化,應該確保提供交流波形的M信號的連續套用。特別是,在電源開關時應遵照供電順序,避免驅動鎖存及直流直接加至液晶屏。
8 機械注意事項:
a) 液晶模組是在高精度下調試安裝的。避免外力撞擊,不要對其改變或修改。
b) 不要篡改金屬框的任何突出部分。
c) 不要在PCB上打孔或改變外形,不要移動或修改元件。
d) 不要碰到導電橡膠,尤其是在插入背光板時。(如EL背光)。
e) 在安裝液晶模組時,確保PCB沒有受到扭曲或彎曲力等強制力。導電橡膠的接觸是非常精密的,在原基礎上輕微的錯位會導致像素丟失。
f) 避免在金屬卡位部加壓,否則會導致導電橡膠變形而失去接觸,造成像素丟失。
9 靜電:由於液晶模組內部裝配了CMOS電路,必須採取下列措施避免靜電。
a) 作業員
穿防靜電服,否則人體會產生靜電。
任何時候人體的任何部分不應與模組的導電部分接觸,
如:積體電路的引腳,PCB上的銅引線,接口部分的端子。
b) 設備
由於脫離或摩擦等可能引起設備產生靜電,如人員,烙鐵,工作檯等。
將設備與地以適當的電阻連線(1x108 ohm)。
只有合理接地的烙鐵才可使用。
如果使用電批,電批應良好接地並與轉接器(電刷)隔離。
通常應該觀測工作服,工作凳的防靜電測量,對於工作凳,建議使用導電橡膠墊。
c) 地板
地板是將設備及人員產生的靜電進行釋放的重要部分。可能會由於地板絕緣導致靜電無法釋放。設定地板接地(1x108 ohm)。
d) 濕度
適當的濕度可以減少靜電產生的幾率。一般相對濕度應保持在50%以上。
e) 運輸與儲藏
由於人和包裝材料可能會因為脫離或摩擦等引發靜電,包裝材料需要作防靜電處理。模組應存放在防靜電袋或其他防靜電容器中保存。
f) 焊接
僅對I/O端子焊接。只能使用合理接地並沒有漏電的烙鐵。使用內充焊錫膏的低溫焊錫絲。
如果使用助焊劑,應遮蓋液晶表面,防止焊劑濺污。之後去除焊劑殘留物。
焊接溫度:280°C+10°C
焊接時間:3-4 秒。
g) 其它:與液晶屏表面貼和的保護膜是為防止表面劃傷或污染,在剝離保護膜時,應使用靜電消除器。靜電消除器也應安裝在工作檯上,以防產生靜電。
10 運行
a) 驅動電壓應控制在規定的範圍內,超出範圍會縮短液晶使用壽命。
b) 液晶的回響時間會隨溫度的降低而增大。
c) 當溫度高於操作溫度範圍時,液晶顯示會變黑或深藍色,這可能會導致”列”出現斷裂。不論怎樣,不要擠壓顯示區域。
d) 操作過程中機械擾動(如在顯示區域擠壓)可能會導致”列”出現斷裂。
11 如果損壞的玻璃層中流出液體,用水和肥皂清洗接觸到人體部位,雖然毒性非常低,仍然需要隨時提醒注意。
12 拆解液晶模組會引起永久性的損壞,應該嚴格禁止。
13 液晶會有影像滯留餘輝,為避免影像餘輝不要長時間顯示固定圖案。影像餘輝不是液晶惡化,當顯示圖案改變以後會自動消除。
14 不要使用具有揮發性的環氧樹脂及矽粘合劑等,以防因此導致偏振片變色。
15 避免將液晶模組長時間暴露在陽光或強紫外線照射下。
16 液晶模組的亮度可能會由於CCFL引線對金屬殼的耦合分流而受到影響。逆變器的設計應該充分考慮這部分的漏電。有必要全面評估液晶模組和逆變器安裝在主機設備中的情況,確保達到亮度要求。
