電池充電器是車電動、電動工具、電玩、筆記本、數碼及小型攜帶型電子設備及電子電器所用可充電電池充電用電子設備,按充電器的功能又可分為專用充電器和通用充電器。

基本信息

百科名片

電池充電器(battery charger) 也稱電池充電座。

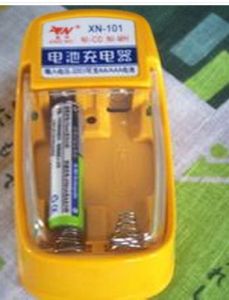

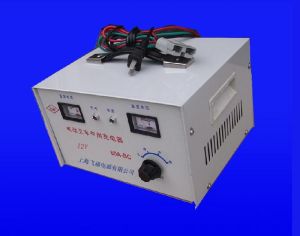

電池充電器是電動車、 電動工具、電玩、 筆記本、數碼及小型攜帶型電子設備及電子電器所用可充電電池充電用 電子設備,一般由外殼、電源轉換部分、充電檢測部分、充電保護部分等組成。其輸出類型為純直流或脈動直流。按連線方式可分為插牆式和 桌面式。按所充電電池的類型又可分為 鎳鎘電池充電器、 鎳氫電池充電器、 鎳鋅電池充電器、 鉛酸電池充電器、 鋰電池充電器等。按充電器的功能又可分為專用充電器和通用充電器。

電池充電器的使用電池充電器認證證書

一般要先按自已充電電池的類型和電壓選好相應 充電器的種類、保護類型和輸出電壓、電流規格,然後再根據市網電壓
選取滿足相應的輸入條件的充電器。最好選用全智慧型的電池充電器。

車載充電器

車載充電器通常簡稱車充。 車載充電器主要用在汽車GPS導航器上。他的設計精美、體積小、方便攜帶,深受廣大自由駕車的喜愛。 一般的 車載充電器AC(輸入電壓)為12v、DC(輸出電壓)為5v、DC(輸出電流)為300~400毫安。

電池充電器的種類

市面上電池充電器分很有多種:可充鹼性電池充電器、鎳氫電池充電器、鎳鎘電池充電器種類。在購買電池充電器時建議大家能夠買多功能型電池充電器,可以減少一些費用。

電池充電控制方法

為了防止電池過充,需要對充電終點進行控制,當電池充滿時,會有一些特別的信息可利用來判斷充電是否達到終點。一般有以下六種方法來防止電池被過充:
1.峰值電壓控制:通過檢測電池的峰值電壓來判斷充電的終點;
2.dT/dt控制:通過檢測電池峰值溫度變化率來判斷充電的終點;
3.T控制:電池充滿電時溫度與環境溫度之差會達到最大;
4.-V控制:當電池充滿電達到一峰值電壓後,電壓會下降一定的值
5.計時控制:通過設定一定的充電時間來控制充電終點,一般設定要充進130%標稱容量所需的時間來控制;
6.TCO控制:考慮電池的安全和特性應當避免高溫(高溫電池除外)充電,因此當電池溫度升高至60OC時應當停止充電。

電池安規全球認證標準

電池充電器CE認證標準
充電器CE法規指令2006/95/EC ,2004/108/EC
EN60335-1
EN60335-2-29
EN61000-3-2
EN61000-3-3
EN55014-1
EN55014-2
電池充電器GS認證標準
EN60335-1
EN60335-2-29
電池充電器CB認證標準
IEC60335-1
IEC 60335-2-29
電池充電器
電池充電器

電池充電器PSE認證標準

J60335-1
J60335-2-29
電安法

電池充電器SAA認證標準

AS/NZS 60335.2.29
AS/NZS 60335.2.29

電池充電器CCC認證標準
GB4706.1
GB4706.18
GB17625.1-1998
GB17625.2-1998
GB4343-1995

性能特徵:

輸入電壓:

AC:100-240V
輸出電壓: 4.2-60V
輸入電流: 0.3-9.9 A
輸入功率 : 空載0.5W最大,在輸入電壓100-240VAC50/60Hz.負載(I l) 220W 最大

EFFICIENCY 效率

80% MIN. AT RATED INPUT AND OUTPUT
TEMPERATURE RISING 溫升 : CASE75℃ MAX .FOR RATED OUTPUT
INSULATION RESISTANCE 絕緣電阻: 500VDC 100MΩ MIN .

耐壓測試

5mA 3000VAC時間1分鐘 , 在輸入和輸出 , 輸入和外殼之間 , 時間一分鐘 ,在選擇提高耐壓 5%時 , 套用時間為 1 秒 .
INRUSH CURRENT 衝擊電流:
PEAK INRUSH CURRENT SHALL BE LIMITED 30A FOR A COLD START

ENVIRONMENTAL 環境 :

工作環境溫度範圍 : -29 ℃ TO + 45.5 ℃ .
儲存環境溫度範圍:-40 ℃ TO + 75 ℃ .
耐熱 : 經測試後的產品,放置在 105 ℃ ±3 ℃高溫箱內,經過16小時後 , 進行測試, 產品必須符合 4.7項耐壓測試要求 , 絕緣電阻: 500VDC不少於 10 M 歐姆 , 在輸入和輸出 , 輸入和外殼之間 .
耐濕性: 在環境溫度為 40 ℃ ± 2 ℃ 相對濕度為 90% ~ 95% 條件下放置 6 小時, 取出 10 分鐘後進行測試,

可靠性 :

額定全負載 , 操作溫度 25 ℃ . 產品壽命在 30000 小時內 .

PROTECTION 保護 :

電流保護 : 產品內置一個電流保險絲 , 類型為 250V 3A , 固定在輸入迴路中 .
短路保護: 具有耐持續短路和自動恢復能力.
附加要求:充電模式:防反倒流,防反接,防短路,防過壓,防過流。

INSPECTION 檢查 :

100%檢查項目 : 空載電壓, 負載電壓 , 紋波電壓 , 初級電流, 耐壓測試和普通外觀檢查.
抽樣檢查除100%檢查項目外 , 還包括絕緣電阻和聽得見的聲音檢查 .
遞交每批抽樣檢查報告和100%耐壓測試報告.
抽樣檢查項目水平 : MIL-STD-105E 致命缺點 0,主要缺點 0.25 , 次要缺點 1.0 .

工作模式:

恆流-恆壓-涓流,三階式智慧型轉燈。

關聯認證

UL, CUL,FCC,NRcan,TUV/ GS, CE, SAA,C-tick ,MEPS,KC, PSE,CCC,ErP ,LVD
