電子車牌(Electronic Vehicle Identification, EVI)是基於物聯網無源射頻識別(RFID)技術的細分、延伸及提高的一種套用。它的基本技術措施是:利用RFID高精度識別、高準確採集、高靈敏度的技術特點,在機動車輛上裝有一枚電子車牌標籤,將該RFID電子車牌作為車輛信息的載體,並由在通過裝有經授權的射頻識別讀寫器的路段時,對各輛機動車電子車牌上的數據進行採集或寫入,達到各類綜合交通管理的目的。這項全新技術可突破原有交通信息採集技術的瓶頸,實現車輛交通信息的分類採集、精確採集,抓住交通控制系統信息源準確的關鍵。

基本信息

簡介

電子車牌電子車牌

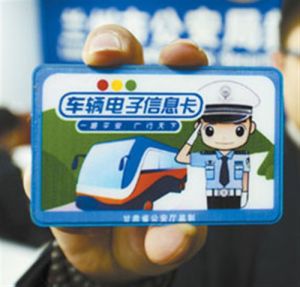

電子車牌和信用卡大小差不多,可以把車牌號、車型、顏色等車輛的基礎信息存儲在裡面。把它安裝在汽車的擋風玻璃上,車輛在通過路口設定的由微波讀寫器、天線與計算機組成的基站時,不用停車,在幾米遠的範圍內就可以自動報出電子車牌上的信息。

行業背景

中國的智慧型交通因行業管理可分為城市車輛交通管理和高速公路路網通行管理兩個領域,由於高速公路路網已逐步形成,在車輛通行管理、收費、監控方面的電子化程度相應要高一點;可城市車輛交通管理還處在鐵皮牌照對應證照(行駛證、駕駛證)由交警人工核查的初級階段,雖然有了一些闖紅燈違章抓拍、治安卡口等視頻圖像項目,但也只能完成公安交警等部分行業的局部管理功能。車輛是城市運轉的血脈,在當今大張旗鼓建設智慧城市的時刻,首先應該建設的是智慧交通。實現智慧交通的前提就是讓車輛數位化,電子車牌是實現車輛數據信息化的基本條件!當一個城市有了準確、實時的動態車輛數據,再加上人與車、車與車、車與路之間的信息互動,這樣真正意義上的車聯網就會實現智慧化,中國汽車電子車牌的時代已經到來!

技術介紹

電子車牌是基於920MHz-925MHz無源射頻識別(RFID)技術的延伸與提高,而RFID則是現代物聯網(InternetOfThings,IOT)概念的最基礎的組成部分。
一般意義上的車用RFID產品,能夠稱作為“車載電子標籤”的,卻不能稱的上“電子車牌”技術。因為車輛是一個高速移動的物體,它需要的RFID設備具有相當高的技術指標。至少要具備如下六條:
●讀寫器與標籤需要保證達到超遠的讀寫距離及最大的檢測範圍;
●讀寫器電路設計最佳化,讀取速度極快,才能保證能檢測到高速度的運動車輛;
●標籤靈敏度非常高,並且擁有可擦寫超大記憶體,才能保證讀寫信息獲得最高實用性和準確率。
●整套設備需具有超高速移動狀態中可讀可寫功能
●整套設備需要有傳輸加密及數據保護的功能
●可靠的使用壽命,並無法偽造。
只有在同時滿足以上條件的才稱為電子車牌。在當今RFID技術快速發展的時代,通過許多科學家的努力,有的電子車牌產品企業已經解決了上述實際問題,使其完全達到了套用的條件。

詳細闡述

電子車牌的基本技術措施是:利用RFID高精度識別、高準確採集、高靈敏度的技術特點,將RFID電子車牌作為車輛信息的載體,在電子標籤相應區域存儲車型等車輛屬性的信息,並由機動車在通過裝有經授權的射頻識別讀寫器的路段時,對各輛機動車電子車牌上的數據進行採集或寫入,達到各類綜合交通管理的目的。電子車牌技術可突破原有交通信息採集技術的瓶頸,實現車輛交通信息的分類採集、精確採集,抓住交通控制系統信息源準確的關鍵。同時,在RFID技術中,每張卡都是一個全球唯一的、出廠固化的、不可修改的ID號碼,將其與車輛物理綁定,一車一卡,無法拆卸、或拆卸即毀可使電子車牌標籤具有無可比擬的防偽性能。另外,不僅道路上的固定式讀寫器基站與後台相連,並且可以使執法人員手持式讀寫器與後台通過WLAN相連,從而增強流動與現場管理力度。這樣通過一個城市、部分城市、再到全國電子車牌的實施,通過建立全國性的RFID電子車牌資料庫、並與汽車生產目錄資料庫、全國各地機動車檔案資料庫關聯,進行實時的、全國性的車輛電子車牌“雲計算”、“雲比對”,彌補車牌識別準確率低、無效比對量大的不足,從根本上、源頭上解決監管的問題。有了準確可靠的信息源,智慧型交通甚至智慧交通只是後台信息處理和套用的問題了,功能強大電子車牌搭配“雲計算”軟體使用還有如下一些特點:(1)能合理搭配其他交通信息檢測方法(如前面提到的視頻採集),實現車輛信息的全覆蓋採集,形成全面真實反映交通狀態的交通信息採集機制,通過詳細交通流數據的套用,進一步增強中央交通控制系統對微觀和巨觀交通狀況的把握,進而為交通誘導、控制和決策提供有力支持。(2)構建以電子車牌為基礎的交通管理機制,開展交通執法精細化操作,嚴厲查處各種交通違法行為。同時實現證件電子化,提高查驗通行效率,通過後台得到的通行信息,前端自動比對查驗結果的方式實現通行證管理無紙化、自動化、智慧型化,最大限度地減少冒用、盜用和仿製。系統同時能完全融入我國現有的闖紅燈違章處罰系統。(3)在建立網路化的監測體系後,為實時布控、追逃、排查嫌疑車輛等公共安全方面提供快捷手段,在規模套用情況下,即使嫌疑車輛是無牌車輛,其標籤也被破壞,因該車輛極少,仍然可用格線化監測點監測到該車運行情況。(4)加大各種惠民利民措施,為所有交通參與者提供及時、準確的交通狀況。(5)能為城市公交優先提供巨觀調度和局部控制。根據實時路網流量,能自動調配相應的紅綠燈通行時間。(6)開展停車場巨觀的調配和局部的管理;擴大不停車通行的套用範圍,提高通行效率,減少停車延誤(包括城市和高速公路)。(7)由於系統採用最先進和安全的後台電子支付方式,實現真正意義上的交通“一卡通”,包括城市擁堵收費和高速公路自由流收費。(8)在高速路網內,能對行駛車輛實時測速,杜絕一切超速違章。(9)能為各級政府、各行業、各類企業提供不同類型的交通數據分析表。(10)系統留有各用戶二次套用開發的接口。

內部組成

電子車牌由專用晶片、微帶天線和反拆裝裝置組成。

基站分布

基站的分布主要取決於它的功能,比如說,用於交通流量統計和交通控制的基站應當設在交通相對繁忙的路口,而用於公安防盜用途的一般是安裝在城市的出入口和車輛被盜案件的多發地點,需要指出的是,不同用途的路邊天線採集的信息是可以根據不同的需要和許可權來實現共享的。

監控原理

路邊基站通過天線發射微波與電子車牌建立起通訊聯繫提取電子車牌內的信息,傳送到後台的計算機處理中心,經過分析整理將處理結果傳送給不同的管理部門運用。如果車牌被拆動或損壞,基站會報警,發出聲光信號,或自動放下欄桿並同時自動將警訊傳送到控制中心,採取相應措施。

區別

與ETC的區別
電子車牌技術是隨著RFID技術的發展而產生的行業套用,它是RFID技術提高到一定程度的產物。從某種意義上講,ETC系統也是電子車牌系統的一種功能,但是由於現有國標ETC系統中的車載OBU是有源工作,電池有壽命;作為分立元件結構使用成本也非常高;再加上它信息讀取時間長(一般在百毫秒級以上),需要大大降低車速,所以ETC不能作為電子車牌在城市等複雜交通環境中推廣套用。隨著無源式電子車牌讀寫距離的加大,讀寫時間的縮短,讀寫加密性的增加,成本的大大降低,無源電子車牌已大有取代有源ETC不停車收費系統的趨勢,從而能夠真正實現高速公路自由流收費(即無道閘、不降速通過並安全收費)。
與車聯網的區別
電子車牌和車聯網的區別在於,車聯網注重的是“人與車”、“車與車”、“車與路”之間的溝通,集結了車身外圍感測器與衛星導航等的功能,通常是通過與汽車生產廠家合作預裝在車載中控電腦內的。‘車與車’例如對向車輛靠近時關閉遠光燈功能;‘車與路’如周邊商店、餐飲、加油站等環境信息進行採集交換;‘人與車’如車輛周圍防碰撞感測等功能,使當下位置信息得到利用,為駕駛者提供了一些方便。而電子車牌則是汽車的數據身份證,通過數據信息的交換與大後台相連,實現自由流式道路管理與收費,從而使道路行駛更安全通暢、停車場更自由快捷、交通管理更精準簡便,從根本上改變了現有交通管理模式。兩者有著很大的本質上和功能上的區別。
與衛星定位系統的區別
電子車牌技術也與衛星定位系統不同,當前中國套用較為廣泛的是美國的全球衛星定位系統(GPS),以及中國的北斗衛星導航系統(BEIDOU)(下文統稱“GPS”)。GPS衛星定位系統使用衛星信號,對室外定位精度有著較大優勢,但其在交通領域主要套用還是汽車導航與位置信息互動,當汽車行駛到地下隧道、高層樓群、高速公路等遮掩物時會出現捕獲不到GPS衛星信號。GPS或北斗衛星定位系統雖然可以識別車輛,各地也進行了一些試點運行,但存在著GPS車載設備價格較貴,需要持續供電或充電,信號不穩定等問題。另外,交通是經濟的動脈,如果交通系統過度依賴GPS衛星定位技術,由於導航衛星客群面十分廣大,一旦衛星癱瘓則難以恢復到傳統的管理方式,這必將給國民經濟造成巨大的損失和負面影響。
GPS技術並不適合諸如不停車電子收費、自由流電子收費等套用,因衛星系統無法處理每部車輛的加密繳費信息。而電子車牌技術不需複雜的GIS(地理位置信息)系統配合,即可以完成各類電子收費、進出門禁、停車場管理、特殊車輛假套牌識別、區間測速、路徑識別、公交站點信息預報等套用。作為標準的ITS系統,能為基於RFID基礎架構上的其它軟體提供完備的接口。進一步的深度信息挖掘,將給整體智慧型交通系統提供更多的信息服務。

實際套用

電子車牌技術在國內智慧型交通領域的套用當前,國內已有部分城市在機動車尾氣排放、控制環保管理、路橋收費管理、城市車輛緝查的智慧型化管理方面取得了一些套用,在提高道路車輛通行效率、減少車輛違法及違規現象、治理機動車尾氣排放等方面取得了一些的社會和經濟效益。然而,隨著物聯網RFID技術的發展,國人也都意識到電子車牌已成為智慧型交通領域的重要性,正逐步與傳統智慧型交通技術融合,並得到一些套用。其中包括:無人全自動智慧停車場管理、車輛智慧交通管理、車輛調度管理、港口碼頭車輛管理、車輛智慧型稱重管理、智慧型公交管理、非法車輛稽查管理、海關車輛通關管理、機動車尾氣排放控制管理等。但這些套用都是小範圍的,孤立的,或者是一些新技術的嘗試。其實隨著晶片技術及工藝的發展,靈敏度不斷提高,使得貼上在車內前擋風玻璃上的標籤作為RFID電子車牌可靠信息源成為可能,並且與之相適配的RFID識讀器核心技術的不斷升級,整個RFID前端信息採集系統性能大幅提高。使對電子車牌的讀寫成為可能,使得無源電子車牌技術在城市內交通監管、高速公路車輛通行管理成為現實,這也同時降低了電子車牌與RFID系統成本。經過實際測試得知,電子車牌產品在反覆試驗和多次套用的基礎上,安裝非常方便,價格非常低廉,可以在一個城市、一個區域、甚至一個車輛種類中逐步實施,並和鐵皮車牌並用,根據條件再通過逐步加裝讀寫天線基站點的方法進行實施。這是一個杜絕重複投資的好措施。當前國內市場的專業電子車牌產品提供商,正積極參與全國市場的發展與標準的制定,如本能科技有限公司的產品,就是同類產品性能的佼佼者,並獲得了市場一致的美譽度。

發展方向

在全球智慧城市風潮和國家政策的鼓勵下,目前國內很多省市都已率先啟動了智慧城市的建設熱潮。已披露的數據顯示,截至2012年底全國開建智慧城市的城市數超過400個,而根據國家信息中心的數據,“十二五”期間,全國還將有600至800個城市加入智慧城市的佇列,毫無疑問,智慧城市將成為“十二五”時期我國城市建設的主要模式。智慧城市建設應從智慧型交通著手。傳統的城市交通管理模式,已經難以解決人口劇增、出行量暴漲、私人汽車快速增加、城市交通日益擁堵等社會問題,僅靠增建道路,已緩解不了交通需求與交通設施供給的尖銳矛盾,因此,智慧型交通將成為緩解矛盾的首要手段。智慧型交通是順應物聯網技術、雲計算技術以及信息傳輸技術的快速發展和套用,未來的智慧型交通依託完善的智慧型交通物聯網體系,會進一步在向智慧化交通發展,其目標是讓城市交通變得更智慧。而智慧型交通建設的第一步,必須普及汽車電子車牌的使用,因為電子車牌是實現智慧型交通物聯網體系的基礎。隨著RFID技術的發展,大家都已開始意識到電子車牌在智慧型交通領域的重要性,但在實際套用層面,推廣難度還比較大。第一,對智慧城市缺乏評定標準,儘管首批國家智慧城市試點有90個,但各個城市尚未對智慧城市的標準有統一的認識和評定,智慧城市的建設還處在概念期,決策層對如何真正實現城市的智慧化還未有清晰的思路。第二,對新技術認知不完善,當前90個城市都只著眼於抓“市民卡”工程,其實“市民卡”中應該有電子標籤的晶片,但全國一個都沒有,這也許將是勞民傷財的工作。第三,交通管理部門可以支持將電子車牌整合至黃標綠標車輛標誌內,可以大大降低相應檢測難度。智慧城市的建設已然啟動,電子車牌這項基礎技術產品卻還沒有得到應有的重視,顯然不利於智慧城市的長遠發展。對此,應呼籲政府決策者應從長計議,從源頭抓起,實行電子車牌的普及化,避免重複投資,最終建立起一個以信息技術為中心的現代交通管理的新體系;應呼籲媒體給與電子車牌更多的宣傳報導,電子車牌作為低成本、低碳、高科技的利民項目,關乎你我他,關乎人民未來更美好的生活。[

作用

當一輛裝有電子車牌的汽車通過路邊基站時,控制中心的顯示屏會準確的顯示出車輛的信息。沒有電子車牌的汽車通過時基站旁邊的道路下面埋設的環形線圈推測器也會測出有車通過,並判斷為無卡車。對任何一個時段的交通流量統計,都可以通過控制中心取得。

公安部門還可以對嫌疑車輛進行黑名單布控,在車輛通過基站時及時報警。如果給車主配備一張或數張只對本車有效,離車時可隨身帶走的副卡,這輛車就具備了主動防盜功能,當被盜車輛通過基站時,就會自動報警。

司機不僅可以完成不停車電子收費,其他只要涉及車輛的一系列商務行為都可以與銀行配合當作電子錢包或開設車輛消費賬戶來使用,比如加油站、停車場,住宅小區都可以用它來進行電子收費。

對紀檢監察部門監管公車、公安部門追查盜搶車輛、交管部門查超速和闖紅燈等違章行為、管理部門對停車收費等都能提供便捷的技術手段。

實施地區

四川省的宜賓市已經做了試點工程 ,部分重慶計程車安裝了電子車牌 。北京也在研究使用電子車牌,統一的電子車牌標準有可能在2014年年底出台。

在國外,新加坡所有的車輛都安裝了和電子車牌類似的電子標識卡,從而很好的解決了交通控制和交通收費方面的問題。
