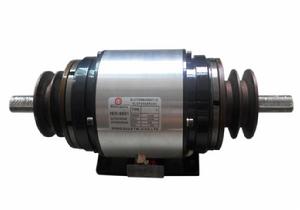

離合剎車組

離合剎車組

離合剎車組即是電磁離合剎車組或者電磁離合器制動器組合體,有兩種組合,一種是由一個電磁剎車器與一個電磁離合器組成,為電磁離合剎車組。一種是由一個電磁剎車器與兩個電磁離合器組成,為雙電磁離合剎車組還有一種是由兩個電磁離合器組成,為雙電磁離合器組合本。均採用DC24V直流電,常規扭矩在6~400Nm。

分類

1、內藏式電磁離合剎車組:電磁離合器與電磁剎車器都裝置在輕合金外殼內部;

2、外露式電磁離合剎車組:電磁離合器與電磁剎車器都裝置在輕合金的外殼外部;

離合剎車組 離合剎車組

3、套筒式電磁離合剎車組:電磁離合器與電磁剎車器疊加裝置;

4、雙法蘭電磁離合剎車組:電磁離合器與電磁剎車器都裝置在輕合金外殼內部,分為臥式與立式;

5、單法蘭電磁離合剎車組:電磁離合器與電磁剎車器都裝置在輕合金外殼內部;

6、雙電磁離合單剎車組:兩個電磁離合器裝置在輕合金外殼外部,電磁剎車器裝置在輕合金外殼部,可附加皮帶輪;

7、雙電磁離合器組合體:兩電磁離合器都裝置在輕合金外殼的外部,可附加皮帶輪。

主要用途

電磁離合剎車組主要用途有起動、停止、切離、寸動定位、高頻運轉、正反轉、動力分配及其他,適用於包裝機械、印刷機械、電線電纜設備等。

主要特性

1、結構簡單緊湊,操作簡便,能在極短的時間內保證準確結合。而且聯接可靠,制動靈活,能實現對工作機構的自動控制及遠距離操作;

2、由於採用了固定在輸入軸的銜鐵,就可電磁線圈固定在端蓋上,克服了普通電磁離合器需在轉動的線圈外圓周上設定接線滑環的缺點,大大的減小了磨損。保證對線圈供電可靠及時。控制功率小,使用壽命長;

3、用彈簧座、銷子、彈簧以摩擦片組成的,可軸向移動的裝置,進行軸向滑動的裝置,使加工比較簡單,安裝維修也簡便。彈簧座採用鋁合金製作,減少了剩磁對離合效果的影響。在設計電磁離合器與制動器組合時,只需對銷子進行剪下以及彎曲應力的校核計算就可;

電磁離合剎車組 電磁離合剎車組

4、性能穩定,動作特性和轉矩特性都長期保持穩定;

5、可使用於多種用途,可配合使用目的安裝,可做多種運用,如動力分配、正反轉等;

6、可高頻度運轉,動作特性極佳,轉動部分慣性小,可以高頻起動停止。

工作原理

電磁離合器之轉子被固定於入力軸上,其之電樞與電磁剎車器則在同軸而形成的出力軸,電磁離合器之軛與電磁剎車器裝置於機架上。當電流通過電磁離合器時,出力軸即被帶動當電磁離合器分離,當電磁剎車器有電流通過時,出力軸就會停止運轉。
