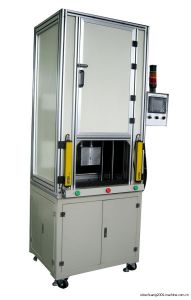

隔音罩

隔音罩

為了防止外界噪聲入侵,在噪聲強烈的局部環境空間內建造隔聲性能良好的小室,形成安靜的小室或房間,對工作人員的聽力進行保護,這種隔音設施叫做隔音罩。它由一層具有一定重量和剛性不透氣的金屬外殼和內側附加吸聲材料經過特殊工藝精製而成的隔音降噪裝置。外層常用1-2mm厚的鋼板製成,內塗阻尼漆、瀝青等阻尼層,目的是防止吻合效應和鋼板低頻共振。為了提高降噪效果,內層再鋪一層吸聲材料(如玻璃棉、微穿孔板等),機器和隔音罩之間需要留有空隙,機器和隔音罩支撐之間、隔音罩與基礎之間應避免硬連線,必要處應加入減振器。

簡介

為了防止外界噪聲入侵,在噪聲強烈的局部環境空間內建造隔聲性能良好的小室,形成安靜的小室或房間,對工作人員的聽力進行保護,這種隔音設施叫做隔音罩。隔音罩不但要考慮隔聲性能,還要考慮到觀察方便、出入方便、不影響車間內正常運輸、以及房間內供電、通風等。一般隔音罩外牆用隔聲性能較好的材料或結構,如磚、混凝土、紙面石膏板牆等,觀察部分使用隔聲窗,進出部分使用隔聲門或吸聲通道等。隔聲間牆內一般較多使用吸聲材料,如穿孔吸聲板吊頂、軟包牆面、以及吊掛空間吸聲體等。

用途

用來隔絕機器設備向外輻射的噪聲,針對空曠場所的設備噪音分散,噪音點源多,設定隔音罩把噪聲較大的裝置封閉起來,有效地阻隔噪聲的外傳,減少噪音對環境的影響,是在聲源處控制噪聲的有效措施。

結構

隔聲罩的主要結構是它的罩壁。當罩壁具有足夠的隔聲量時,才能阻隔聲源機器設備的噪聲不致外傳,從而使噪聲降低到所規定的允許聲級以下。按照質量定律,罩壁的結構應當是重質的,例如,採用磚、石塊、混凝土或厚鋼板等的構造;但大多數情況由於現場的空間條件、機器的維修及隔聲罩的拆裝運等因素,要求罩壁結構輕巧、拆裝方便,從而使得這種隔聲的罩壁一般採用較薄的金屬板,內飾一定厚度的吸聲材料。確定隔聲罩結構,可以根據插入損失的要求,確定隔聲罩結構的隔聲量,再按有關結構的隔聲量和實際情況選用具體結構。

當罩壁振動較大時,可在金屬板外表面或內表面塗一些內損耗係數較大的阻尼材料,如瀝青漿、石棉瀝青漿等。為防止其固體傳聲,可在隔聲罩設備下面安裝隔振器或鋪設隔振材料。

在處理噪聲的實際問題中,還會由於機器設備的散熱問題而在隔聲罩罩壁上留一定的孔洞。通常在孔洞上安裝一定長度的消聲,使消聲器的降噪量與隔聲罩罩壁的隔聲量相當,這樣既不降低減噪效果,又可以達到通風冷卻的目的。

分類

全封閉式隔音罩、活動式隔音罩、局部封閉式隔音罩。

設計步驟

1、測量噪聲源的聲級和頻譜

2、根據環境安靜要求指標值,確定聲級的衰減量和各頻段(1/3倍頻程)的隔聲量

3、挑選合適的吸隔聲材料

4、確定隔音罩與半隔音罩形式

5、隔音構造、隔音效果評估

注意事項

隔音罩設計製作時,要考慮以下4項要求:

(1)隔音罩的罩壁應具有足夠的隔聲量,以隔斷空氣聲的傳播,同時又要減少罩內混響聲和防止固體聲的傳遞。

(2)儘可能減少在罩壁上開孔;對於必需的開孔的,開口面積應儘量小;在罩壁的構件相接處的縫隙,要採取密封措施,以減少漏聲。隔聲罩的孔洞和縫隙對其降噪效果特別是高頻噪聲有明顯影響,泄漏面積占10%、1%、0.1%的隔聲罩的最大降噪量分別為10、20、30dB

(3)由於罩內聲源機器設備的散熱,可能導致罩內溫度升高,對此應採取適當的通風散熱措施。

(4)要考慮聲源機器設備操作、維修方便的要求。例如,設定進出門、觀察窗、手孔、活動蓋板或可移動、可組裝式的罩殼,以便接近機器,觀察機器運行情況並進行操作與維修。

只有設計很好的全封閉隔音罩,並採用隔振支撐安裝,沒有孔洞或有孔洞安裝消聲器,採用適當密封的隔聲門,才能獲得理想的降噪值。
