簡介

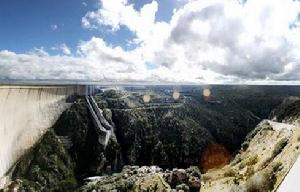

阿爾門德拉壩阿爾門德拉壩位於西班牙薩拉曼卡(Salamanca)省杜羅河支流托爾梅斯(Tormes)河上，距離最近的城市為阿爾門德拉市。混凝土拱壩，最大壩高202m，水庫總庫容26.49億m3。電站初期裝機容量54萬kW，後期擴建容量27萬kW，年平均發電量13億kW·h。工程主要用於發電，於1965年開工，1970年竣工。
壩址處河谷狹窄，基岩為花崗岩，右岸副壩處有一個片麻岩帶。設計地震烈度為8度。壩址以上控制流域面積7100km2，多年平均徑流量16.09億m3，年平均流量51m3/s，水庫有效庫容24.75億m3，淹沒面積86.50km2，庫岸總長度306km。設計洪峰流量5300m3/s，水庫最高蓄水位731.5m，正常蓄水位730m，最低運行水位643m。
樞紐布置
阿爾門德拉壩------框架示意圖拱壩，壩頂高程為732m，壩頂長567m，河谷寬高比2.807，壩頂寬10m，底寬40m，頂部弧長567m，厚高比0.198，混凝土體積218.8萬m3。中
心拱按三心圓設計。壩體設計壓應力6.2MPa，設計拉應力1.3MPa。
滑雪式溢洪道，最大泄量3000m3/s。由2條泄槽組成，堰頂高程717.50m，進口寬度15m，高15.2m，裝設弧形閘門，中墩厚4m。從閘門以下，在190m範圍內寬度均勻收縮到5m，尾部急劇收縮到2.5m，並向左轉彎，左孔彎道轉角20°，右孔彎道轉角29°30′，形成窄縫式消能工。右孔滑雪道傾斜角26°，末端反弧半徑20m，後接直線段，挑角為負角，其高程為617.74m。左孔沿山坡呈變坡度，末端反弧半徑15m，後接直線段，其高程為620m，左右兩孔溢洪道出口高程與挑角均不相同，這樣可使挑射入河道的水流充分擴散，避免流量集中地落入河床，兩股射流互相衝撞，明顯地增加了消能效果。
大壩右岸布置2條泄洪洞，總泄量900m3/s。泄洪洞進口平板閘門尺寸4m×6m，閘門後隧洞斷面漸變成5m×5m方形斷面，出口處裝有4m×4m弧形工作閘門，工作閘門底檻高程664.5m，末端為收縮式消能工，泄槽底寬4m，後收縮成2m的窄縫，挑坎射角為6°，挑流鼻坎射角為0°。2條泄水道鼻坎高程不同，左孔鼻坎高程628.08m，右孔鼻坎高程628.21m，水流經挑射進入河床。
2個泄水底孔均為直徑1.8m的圓形管道，進口高程為550.9m，出口高程551.8m，進口裝1.35m×1.70m履帶式閘門，出口設直徑1.7m的空注閥，作用水頭179.10m，總泄量204m3/s。
壩址處河谷狹窄，兩岸陡峭，壩後不便布置廠房，因此採用18km長的隧洞引水。廠房為地下廠房，裝4台可逆式水輪發電機組，總引用流量155m3/s，最大淨水頭379.81m，總裝機81萬kW。
擴建裝的2台機組也為可逆式機組，引用流量77.5m3/s，最大淨水頭也為379.81m。
工程施工
採用隧洞導流，導流洞設在左岸，上游圍堰為拱圍堰。一座混凝土拌和樓包括4台傾斜式拌和機，生產能力240m3/h，另一座拌和樓生產力為120m3/h。
採用2台20t輻射纜機和2台12t、工作半徑80m的塔式起重機澆築混凝土，最高月澆築強度為8萬m3。骨料分為120～60mm、60～30mm、30～15mm、15～4.8mm、4.8～1.2mm、1.2～0mm6級，混凝土水泥用量為225kg/m3，28d強度為31.3MPa。採用水管冷卻混凝土，先用河水後用4℃冷卻水，直到混凝土冷卻到11.5℃。
其他
拱壩應力計算中採用全調整法，其基本原理為：將拱壩劃分為同屬於拱和懸臂樑的楔形單元體，考慮作用在楔形元體各面上的所有力和面上的垂直位移以及繞法向的轉動。應力的連續性條件和平衡條件表明，垂直軸的轉動和扭轉力矩和水平切向軸有一定關係。
運用相容性條件來確定壩體各部位的應力。這些相容性條件包括在拱和懸臂樑交點間規定楔形體的位移相等。取楔形單元體的水平或垂直連續的拱和懸臂，在交點間施加各種單位荷載，對梁和拱進行計算，以確定不同的位移和影響係數。
