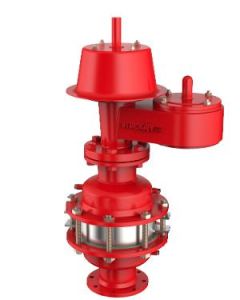

阻火呼吸閥工作原理是用彈簧限位閥板,由正負壓力決定或呼或吸。呼吸閥應該具有泄放正壓和負壓兩方面功能,具體:當容器承受正壓時,呼吸閥打開呼出氣體泄放正壓;當容器承受負壓時,阻火呼吸閥打開吸入氣體泄放負壓。由此保證壓力在一定範圍內,保證容器安全。 一種是達到一定壓力時,進行呼或吸。另一種是設計成純粹只呼不吸。可以理解為用兩個適當壓力的單向閥代替。 阻火呼吸閥不僅能維持儲罐氣壓平衡,確保儲罐在超壓或真空時破壞,且能減少罐內介質和損耗。本類閥門在管道中一般應當水平安裝。

基本信息

工作原理

阻火呼吸閥阻火呼吸閥
阻火呼吸閥在蒸汽加熱系統中起到阻汽排水作用,選擇合適的呼吸閥,可使蒸汽加熱設備達到最高工作效率。要想達到最理想的效果,就要對各種類型呼吸閥的工作性能、特點進行全面的了解。呼吸閥的品種很多,各有不同的性能。選用呼吸閥時,首先應選其特性能滿足蒸汽加熱設備的最佳運行,然後才考慮其他客觀條件,這樣選擇你所需要的呼吸閥才是正確和有效的。呼吸閥要能“識別”蒸汽和凝結水,才能起到阻汽排水作用。“識別”蒸汽和凝結水基於三個原理:密度差、溫度差和相變。

種類

單呼閥

單呼閥充分利用油罐本身的承壓能力來減少油蒸氣排放,其原理是利用閥盤的重量來控制油罐的呼氣正壓和吸氣負壓。當罐內氣體的壓力在機械呼吸閥的控制壓力範圍之內時,呼吸閥不動作,保持油罐的密閉性;當罐內氣體空間的壓力升高,達到呼吸閥的控制正壓時,壓力閥被頂開,氣體從罐內逸出,使罐內壓力不在繼續增高;當罐內氣體空間的壓力下降,達到呼吸閥的控制負壓時,罐外的大氣將頂開真空閥而進入罐內,使罐內的壓力不在繼續。

管道阻火器

管道阻火器是利用凝結水與蒸汽的密度差,通過凝結水液位變化,使浮子升降帶動閥瓣開啟或關閉,達到阻汽排水目的。機械型疏水閥的過冷度小,不受工作壓力和溫度變化的影響,有水即排,加熱設備里不存水,能使加熱設備達到最佳換熱效率。最大背壓率為80%,工作質量高,是生產工藝加熱設備最理想的呼吸閥。

GTQ型通氣管

GTQ型通氣管的結構簡單,內部只有一個活動部件精細研磨的不鏽鋼空心浮球,既是浮子又是啟閉件,無易損零件,使用壽命很長。
設備剛啟動工作時,波紋阻火器管道內的空氣經過Y系列自動排空氣裝置排出,低溫凝結水進入呼吸閥內,凝結水的液位上升,浮球上升,閥門開啟,凝結水迅速排出,蒸汽很快進入設備,設備迅速升溫,Y系列自動排空氣裝置的感溫液體膨脹,自動排空氣裝置關閉。呼吸閥開始正常工作,浮球隨凝結水液位升降,阻汽排水。當裝置剛啟動時,GZW-I阻爆燃管道阻火器管道內的空氣和低溫凝結水經過發射管進入呼吸閥內,閥內的雙金屬片排空元件把球桶彈開,閥門開啟,空氣和低溫凝結水迅速排出。當蒸汽進進球桶內,球桶產生向上浮力,同時閥內的溫度升高,雙金屬片排空元件收縮,球捅漂向閥口,閥門關閉。當球桶內的蒸汽變成凝結水,球桶失去浮力往下沉,閥門開啟,凝結水迅速排出。當蒸汽再進進球桶之內,閥門再關閉,間斷和連續工作。
當裝置剛啟動時,罐壁人孔管道內的空氣和低溫凝結水進入疏水閥內,倒吊桶靠自身重量下墜,倒吊桶連線槓桿帶動閥心開啟閥門,空氣和低溫凝結水迅速排出。當蒸汽進入倒吊桶內,倒吊桶的蒸汽產生向上浮力,倒吊桶上升連線槓桿帶動閥心關閉閥門。倒吊桶上開有一小孔,當一部份蒸汽從小孔排出,另一部份蒸汽產生凝結水,倒吊桶失去浮力,靠自身重量向下沉,倒吊桶連線槓桿帶動閥心開啟閥門,循環工作,間斷排水。

空氣泡沫產生器

空氣泡沫產生器有兩個隔離的閥腔,由兩根不鏽鋼管連通上下閥腔,它是由浮球式和倒吊桶式呼吸閥的組合,該閥結構先進合理,在過熱、高壓、小負荷的工作狀況下,能夠及時地排放過熱蒸汽消失時形成的凝結水,有效地阻止過熱蒸汽泄漏,工作質量高。最高允許溫度為600℃,閥體為全不鏽鋼,閥座為硬質合金鋼,使用壽命長,是過熱蒸汽專用呼吸閥,取得兩項國家專利,填補了國內空白。
當凝結水進入下閥腔,副閥的浮球隨液位上升,浮球封閉進汽管孔。凝結水經進水導管上升到主閥腔,倒吊桶靠自重下墜,帶動閥心打開主閥門,排放凝結水。當副閥腔的凝結水液位下降時,浮球隨液位下降,副閥打開。蒸汽從進汽管進入上主閥腔內的倒吊桶里,倒吊桶產生向上的浮力,倒吊桶帶動閥心關閉主閥門。當副閥腔的凝結水液位再升高時,下一個循環周期又開始,間斷排水。
