儲罐呼吸閥主要滿足儲罐大小呼吸的通氣要求與阻火器配套安裝在儲存甲、乙、丙類液體的儲罐頂上。儲罐呼吸閥是保護油罐安全的重要附屬檔案,裝設在油罐的頂板上,由壓力閥和真空閥兩部分組成。它的作用在一般情況下,保持油罐的密閉性,在一定程度上減少油品的蒸發損耗。而在必要時,能自動通氣調節平衡油罐內外壓力,對油罐起到安全作用。

儲罐呼吸閥

作用

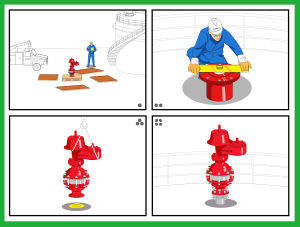

典型呼吸閥安裝圖典型呼吸閥安裝圖

儲罐呼吸閥主要滿足儲罐大小呼吸的通氣要求與阻火器配套安裝在儲存甲、乙、丙類液體的儲罐頂上。
儲罐呼吸閥是保護油罐安全的重要附屬檔案,裝設在油罐的頂板上,由壓力閥和真空閥兩部分組成。它的作用在一般情況下,保持油罐的密閉性,在一定程度上減少油品的蒸發損耗。而在必要時,能自動通氣調節平衡油罐內外壓力,對油罐起到安全作用。
工作原理

機械呼吸閥是靠閥盤自身的重量,控制油罐的呼氣壓力或吸氣真空度,保持罐內一定壓力。其壓力閥的額定控制壓力一般為2kPa,真空閥的額定控制壓力一般為-0.5kPa。當罐內油氣壓力大於油罐允許壓力時,油蒸汽經壓力閥外逸,此時真空閥處於關閉狀態;當罐內油氣壓力小於油罐允許真空度時,新鮮空氣通過真空閥進入罐內,此時壓力閥處於關閉狀態,允許壓力(或真空壓力)靠調節盤的重量來控制。
使用中必須注意:呼吸閥座盤若太輕或有損壞,容易使罐內輕質油品的蒸氣大量向罐外散逸,或閥盤升降失靈,就有可能使有關產生爆裂或壓癟變形的危險。機械呼吸閥有時會鏽蝕發生堵塞,在冬季會因油蒸汽內含水而使閥盤與閥座凍結。

【案例】

某廠氧化車間罐區對二甲苯罐式常壓罐,氮氣密封,壓力位0.02MPa,超壓氣體由罐頂呼吸閥排出。在收料時,由於呼吸閥凍結,氣體排不出去,罐體受壓,導致罐底鼓起,罐體角焊縫破裂,使對二甲苯跑損86。57噸。
