鐵路架橋機是在鐵路軌道上行駛、用於整跨架設小跨梁的橋樑施工機械。方便了人們建設。

鐵路架橋機

正文

在鐵路軌道上行駛、用於整跨架設小跨梁的橋樑施工機械。因其架橋工效高,在中國鐵路橋樑標準設計中,多考慮以它架設為設計原則。其機身龐大,超出鐵路運輸限界,須解體運送,到達工地後,再組裝使用。
中國常備的架橋機有三種,多用來分片架設鋼筋或預應力混凝土梁。
雙懸臂式架橋機 該型蘇聯使用較早。1948年引進時,其前後臂都用鋼板梁,吊重有45噸和80噸兩種。50年代,將雙臂改為構架,吊重發展到130噸。這類架橋機不能自行,需用機車頂推。其前臂用來吊梁,後臂吊平衡重,前後臂都不能在水平面內擺動。架橋時,常須用特製80噸小平車將梁片運到架橋機前臂的吊鉤之下(稱為“餵梁”)才能起吊;為使調車作業方便,每需在橋頭鋪設岔線。架橋機將梁吊起後,軸重增大,而橋頭的新建路堤比較鬆軟,因此,對架橋機吊梁行車地段必須採取加固措施,如用重車壓道,加插軌枕等。分片架梁時,先將梁片落在橋軸線上,再向兩側橫移就位;也可採取撥道架梁的方法(即預先將架橋機下軌道撥向一側,讓吊臂偏離橋軸線,使梁片恰好落到設計位置)。撥道架梁可節省架橋時間,但應對已架梁跨的偏心受力及其道碴槽板的強度,以及落梁時平衡重是否能同時落在載運平衡重的車輛上等,做詳細檢算。

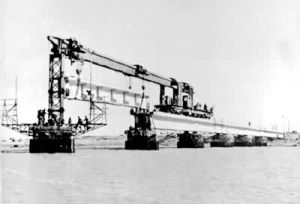

單梁式架橋機 吊重 130噸的勝利型架橋機即屬此類。其吊臂為一箱形梁,向前懸伸,在其前端有一能摺疊的立柱(由左右兩腳桿組成)。該機可在空載狀態下自行駛入橋位,再將前立柱伸直,支在前方橋墩上。當所架梁片(或整梁)沿吊臂移動時,吊臂接近簡支梁狀態。架橋時,須先將梁片利用特製龍門吊機從鐵路平板車上轉移到特製運梁車上,再將此運梁車和架橋機後端對位,用行駛在架橋機吊臂上的兩台吊梁小車將梁片吊起,沿吊臂前行,到達橋位落梁。為適應曲線架橋,該機的吊臂能在水平面內作少量擺動。梁片就位方法與雙懸臂式架橋機所用方法相同(移梁或撥道)。該機的優點是:取消平衡重,不再需要機車頂推,餵梁不需橋頭岔線,機械化程度提高,安全性能有所改善。

鐵路架橋機鐵路架橋機
雙梁式架橋機 紅旗型架橋機和燎原型架橋機屬此類,吊重也是130噸。其吊臂是由左右兩條箱梁組成,兩梁貫通機身並向前後端伸出。在兩端都有各由兩腿桿組成的摺疊立柱。紅旗型兩梁的中距為3.4米,燎原型的則為4.8米。橫跨兩條箱梁有兩台桁車,能沿吊臂縱向行駛。吊梁小車置於桁車上,能沿桁車橫向行駛。待架的梁片(或整梁)可用鐵路平板車直接送到架橋機的後臂之下,用吊梁小車起吊後,憑桁車前移,再以吊梁小車橫移,然後落梁就位。這類架橋機的前後端都可吊梁及落梁;改變架梁方向時,不需要調頭;為適應曲線架梁,前後臂都可在水平面內擺動;分片架設時不必移梁或撥道,梁即可就位;“餵梁”也不需要橋頭岔線或特製運梁車。
架梁之後要立即鋪軌,架橋機才能繼續向前作業。後兩種架橋機一般都能將預先組裝好的軌排吊裝就位,使架梁工作不致因鋪軌而造成延誤。
除上述常備架橋機外,施工單位有時根據需要製作各種臨時性架橋機。如在九江橋南岸引橋施工中,曾製成一台可吊重300噸的專用架橋機,以整孔架設跨度40米的無碴無枕預應力混凝土梁。有的施工單位還常用常備鋼腳手桿件、拆裝式梁或軍用梁等組成簡易架橋機,及時完成架橋任務。
