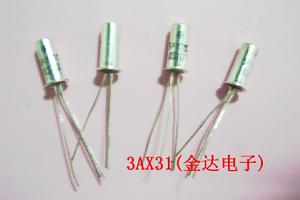

鍺三極體是以鍺為材料的三極體,是對電流起放大作用。

簡介

鍺三極體就是以鍺為材料的三極體。

目錄· 概念 · 主要參數 · 矽管和鍺管 · 相關詞條 · 相關連結 · 概念 · 主要參數 · 矽管和鍺管 · 相關詞條 · 相關連結

概念

鍺三極體半導體電子器件,有兩個PN結組成,可以對電流起放大作用,有3個引腳,晶體三極體分別為集電極(c),基極(b),發射極(e),電子三極體分別為屏極、柵極、陰極。有PNP和NPN型兩種,以材料分有矽材料和鍺材料兩種。半導體三極體也稱雙極型電晶體,晶體三極體,簡稱三極體,是一種電流控制電流的半導體器件.作用:把微弱信號放大成輻值較大的電信號,也用作無觸點開關。

主要參數

a.特徵頻率fT:當f=fT時,三極體完全失去電流放大功能.如果工作頻率大於fT,電路將不正常工作.

b.工作電壓/電流:用這個參數可以指定該管的電壓電流使用範圍.

c.hFE:電流放大倍數.

d.VCEO:集電極發射極反向擊穿電壓,表示臨界飽和時的飽和電壓.

e.PCM:最大允許耗散功率.

f.封裝形式:指定該管的外觀形狀,如果其它參數都正確,封裝不同將導致組件無法在.

區別

三極體中矽管和鍺管的區別有兩點:

一是導通電壓不同矽管是0.65V鍺管是0.2-0.3V

二是矽管正向電阻較大一般在幾千歐。鍺管正向電阻在幾百歐。

矽管的熱穩定性好。鍺管的熱穩定性差。

矽半導體材料多。現在的半導體一般都是矽管。
