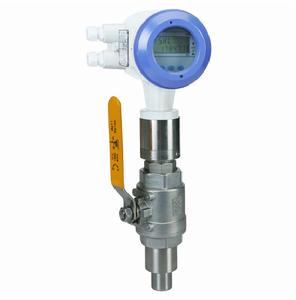

進源插入式電磁流量計簡介
特點：·進源插入式電磁流量計在大管道流量檢測中，具有絕對的安裝
·轉換器採用最佳化設計，結構緊密，容易電氣安裝，轉換器和感測器具有互換性，可自由變更測量範圍（0.5m/s～10m/s）。
·儀表套用“自動歸零”原理，消除電化學干擾信號，零點自穩。
·轉換器和感測器具有多種防護等級及安裝方式，有適用於潛水安裝的IP68等級。
·適用於水、污水、酸、強鹼等導電率在5μs/cm以上的液體流量檢測，特別適用於供排水管道的流量測量。
·流量的測量只與插入深度有關，故該流量計通用性廣、互換性強，一種型號就可適用於多種規格管道的流體測量要求。
測量原理
1基本原理：進源電磁流量計是設計用於測量電解質流體的，測量原理是基於法拉第電磁感應定律。根據該定律，任何導體通過磁場作切割磁力線運動時，就會產生一個感應電壓，該感應電壓由下式給出：
式（1） U=K·B·L·V
上式中：U=感應電壓 K=儀表常數 B=磁場強度
L=導體長度 V=導體運動速度
因此，當磁場強度B為常數時，感應電壓U正比於運動的速度V如圖（1）
圖 1
對LDE插入式電磁流量計來說，管路中導電的液體就是在磁場中運動的導體，兩電極間的距離就是導體的長度L。如圖（2）
其感應電壓與平均流速成正比，此時管道中流體流量就可由下得出：
式（2） Q=πD2U/4KBL （式中D為管道直徑）
在上式的右面，除感應電壓U外都是常量。因此，流量Q與U成正比關係。而感應電壓U可由與磁場成直角並於流體方向成直角的兩根與介質接觸的導電電極所檢測出來。檢測出來的信號電壓會有電化學干擾電壓疊加其上，在變送轉換時，應首先將干擾電壓分離掉。磁場是由方波恆流電流經勵磁線圈產生的。獲得的脈衝電壓信號是較容易與具有直流性質的電化學干擾電壓相分離。
2平均速度的概念及平均速度點的位置
根據尼庫拉磁（NIKURADS）對管道內流體各點運動速度的數學模型：
式（3）
其中 VY是距管壁距離為Y的流體的運動速度
VC是管道中心點的速度
Y是距管壁的軸向距離
R是管道的內半徑，見圖（3）
n是根據雷諾數（Re）變化的一個數
n=21.5074-10.401lgRe+2.1572lg2Re-0.1275lg3Re
而管道流體的平均速度Vm與VC的關係可由式（3）經過對Y的積分運算可得：
式（4）
把式（4）代入式（3）中，得到平均速度Vm處的距管壁的軸向距離Ym與半徑R的比值關係：
即 式（5）
由上式在各種流速下計算結果可知，當Re>3000時，即流體成湍流狀態時，平均流速點的位置都在距管壁0.12D左右處。D是管道的內徑。
由於在測量過程中，電磁流量計插入管道中，占據一定的空間，使得流過電極處的速度有所增加。所以應該用降低插入深度來補償，經過計算和大量的實踐，修正插入深度為管道內徑的10%。
3系統的功能
感測器的磁場是由轉換器提供的近似於矩形波的電流，經勵磁線圈而產生的。這勵磁電流在正負值之間交變。在正比於勵磁電流的磁場作用下，流體流過感測器探頭時，在兩檢測電極之間就會產生相同頻率的正、負交變且正比於流量的信號電壓。
由於流體是導電的，在電極與地之間即會產生電解元素。它們產生的直流電壓在兩個檢測電極上是不對稱的。即兩檢測電極間有一個干擾電壓US（與流體流量大小無關），為此原因，一個直流干擾電壓疊加在放大器輸出端的測量信號上。假設在一個測量周期內，電化學干擾電壓US是同極性的，如圖（4）
在第一相位，線圈電流為正，它產生一個正的測量信號Um，疊加其上的是電化學干擾電壓+Us。在第二相位時，線圈電流為負，產生的測量信號為-Um ，疊加其上的還是電化學干擾電壓+Us。在HWLDE電磁流量計中，此干擾電壓是通過轉換器電路的運算，由正、負檢測信號的相互補償所消除。即
式（6） （Um+Us）-(-Um+Us)=2Um
上面的處理既消除了電化學干擾信號Us，同時也放大了流量檢測信號的幅值，使本儀表的靈敏度大為提高。
4方框圖及功能
該型儀表的原理方框見圖（5）
圖（5）中，A是感測器，其中F1 是勵磁線圈，E1和E2是檢測電極，B是標準型轉換器，2-阻抗變換/放大，3-量程調整電位器，4-中間放大器，5-範圍選擇開關（×1，×0.5，×0.25），6-存儲器電路，7-差動放大，8-電壓/頻率轉換，9-光電隔離，10-頻率/電流轉換，11-參考電阻，12-矩形波電流發生器，13-電源，14-開關控制器
感測器A的勵磁線圈F1，從勵磁電源12得到一個受精確控制的周期交變的直流電流，此電流周期與開關控制器14的固定周期同步。電極E1、E2的感應電壓通過禁止電纜送到輸入放大器2。再經過由3、4、5組成的量程調整電路，送入存儲器電路6。兩個存儲器電路由控制器14控制採樣，分別存儲正測量信號和負測量信號。如圖（6），採樣脈衝信號S1、S2由控制器14發出，控制兩隻開關SW1和SW2。當S1處於高電平期間（持續時間為t,t小於1/6周期）時，開關SW1導通，信號的正半周期被通過。當S1處於零電平時，開關SW1就截止，信號被阻斷。同理，當S2處於高電平期間（持續時間也為t時），開關SW2導通。信號的負半周期被通過，S2處於零電平期間時，SW2截止，信號被阻斷。開關SW1和SW2是交替輪流地導通和截止的，它的周期和勵磁電流的周期同步。從而實現了對信號正、負半周期的採樣動作。兩個正、負測量信號再通過差放電路7，輸出的信號中就不再含有電化學干擾信號，從而實現了式（6）的功能。輸出的電壓信號再經過電壓/頻率轉換，光電隔離，頻率/電流轉換輸出標準的4（0）～20mA流量信號。
測量系統的組成
一套完整的SLDE型測量系統由感測器、標準型轉換器和顯示儀表三部分組成，或者由感測器和智慧型轉換器兩部分組成，根據防護等級及參數設定形式不同分有感測器與轉換器一體式安裝，感測器與轉換器分離式安裝兩種形式。1.3.1 一體式安裝是把感測器和轉換器通過內部連線連線在一起，組成一整體，直接輸出與流量成線性關係的電流信號或頻率信號。這種方式在出廠時就已做好，並根據用戶要求，各參數已全部調整好。
1.3.2 分體式安裝是把感測器和轉換器通過外部禁止電纜連線，由這兩部分組成一台完整的電磁流量計。轉換器各參數可根據用戶的要求及工藝數據調整好各參數，這種方式可適用於潛水等場合。
主要技術參數
標準型轉換器技術參數
外殼材料 矽鋁合金保護方式 IP65

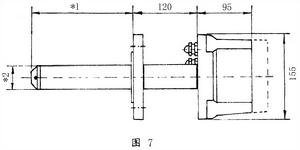

尺寸 見圖（7）
正常工作溫度 -20℃～+40℃
最大允許溫度 -20℃～+50℃
貯藏溫度 -30℃～+65℃
使用環境溫度 相對溫度不大於90%
供電電源 220V±10%
電源頻率 50HZ
功耗 約15VA
測量量程範圍 0.5m/s～10m/s
最小可測電導率 5μs/cm
輸出電流 4-20mADC/0～20mADC
阻尼時間 0-40S可調
負載 最大750Ω
勵磁電流 ±200mA
勵磁頻率 12.5HZ或6.25HZ
重量 約2kg～3kg
尺寸 見圖7和表1
智慧型型轉換器技術參數
外殼材料 矽鋁合金正常工作溫度 -20℃～+40℃
貯運溫度 -20℃～+40℃
使用環境濕度 相對濕度5%～90%
供電電源 AC220V DC24V
功 耗 <10W
負載電阻 4～20mA 500Ω
輸出信號 a）全隔離輸出電流：4～20mA
b）輸出頻率:1KHZ（由儀表內部供電）
c)通訊接口:RS485
顯示內容： a)瞬時顯示為4位，小數點可移動
b)累計顯示時為8位，小數點可移動
輸出口可由用戶選用組合:a)4～20mA輸出
b)頻率量輸出
c)高、低報警輸出
d)供電電源:DC18V～36V或AC185V～265V
e)RS485接口
感測器的技術參數
外殼材料 不鏽鋼尺 寸 見圖7和表1
可測管道口徑 50mm～3000mm
壓力等級 0.6Mpa、1.6MPa、2.4MPa
防護等級 IP65（備選IP68潛水型）
感測器結構材料 不鏽鋼/外襯聚偏氟乙稀（PR901）
電極材料 316L(備選哈氏合、鉭、鈦、鉑)
介質溫度 80℃(備選180℃)
貯藏溫度 -40℃～+100℃
連線方式 法蘭連線
成套系統測量誤差
流 速 | 測 量 誤 差 |
0.5～10m/s | ±1.0～±1.5%量程（檢定可達±1.0%） |
0.1～0.5m/s | ±1.5%量程（滿量程的40%～100%） |
0～0.1m/s | ±2.0%量程（滿量程的40%～100%） |
*用戶對精度有特殊要求的，在一定工作範圍內精度可達±1%測量值。
儀表選型
標準型轉換器的結構

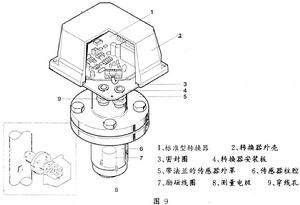

標準型轉換器採用小型一體化最佳化設計，裝在防護等級為IP65的鋁殼內。內部結構見圖（9）。外形除了如圖方形外，還有一種長方形壁掛式的。
感測器的結構及外形尺寸
感測器主要由檢測探頭，安裝法蘭和接線盒（對分體式安裝）等組成。感測器外形為一帶安裝法蘭的圓柱體，柱腔內裝有用於激勵電磁場的勵磁線圈，導磁鐵芯和兩個與流體接觸的電極。
感測器的選用
感測器形式的選用，可根據現場條件選擇。如感測器可能或長期浸於水中，可選用潛水式，一般情況下可選用分體式。如果環境、位置較好，可選用一體式。如需線上拆裝或需清洗電極的場合，可選用帶壓拆裝式。下表1為各型號感測器的尺寸和使用場合。表1感測器的尺寸和選用
型 號 (按探頭長度分) | 使用鋼管口徑（mm） | 使用水泥管口徑（mm） | 安裝方式 | 可否帶壓拆裝 | 防護等級 | 探頭外徑（mm） |
LDE- | 50～200 | / | 法蘭連線 | 不能 | IP65或IP68 | 39 |
LDE- | 200～600 | 200～300 | 法蘭連線 | 不能 | IP65或IP68 | 62 |
LDE- | 200～1000 | 300～500 | 法蘭連線 | 不能 | IP65或IP68 | 39 |
LDE- | 600～2000 | 500～1000 | 法蘭連線 | 不能 | IP65或IP68 | 39 |
LDE480 | 2000～3000 200～600 | 1000～2000 200～300 | 法蘭連線 法蘭連線帶閥門 | 不能 能 | IP65或IP68 IP68 | 39 |
LDE600 | 400～2000 | 300～1000 | 法蘭連線帶閥門 | 能 | IP68 | 39 |
LDE800 | 2000～3000 | 1000～3000 | 法蘭連線帶閥門 | 能 | IP68 | 39 |
流量計的安裝
標準型轉換器的安裝

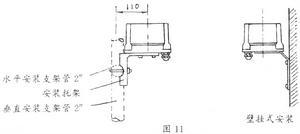

LDE電磁流量計轉換器安裝分為兩種形式，即與感測器一體式和分體式安裝，一體式的安裝，因為轉換器固定在感測器上，所以只要感測器安裝就行了，詳見感測器安裝部分，分體式轉換器的安裝分為支架管安裝和壁掛式安裝兩種，詳見圖
感測器的安裝方式
感測器安裝方式分兩類四種形式，即①與轉換器一體式；②與轉換器分體式；③潛水式；④帶壓拆裝式。、感測器安裝位置的選擇

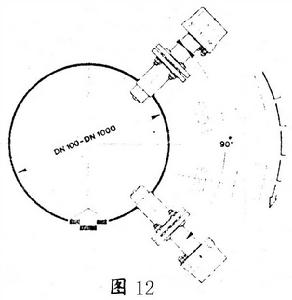

感測器可以安裝在被測量管道上的任何位置，管道內必須完全充滿介質，感測器可安裝在水平、傾斜、垂直的管道上。如果安裝在水平管道上，應儘可能按圖（12）所示的那樣安裝，這種安裝方法保證了電極總會浸在流體中，任何氣泡將升到頂部。因而不會使電極間絕緣。如用於易有沉澱物產生的液體時，也不能將感測器裝於水平管道的底部，以防止沉澱物覆蓋電極。
2、感測器的安裝方法及尺寸
感測器的安裝方法分斷流（停水）安裝和帶壓安裝兩種。

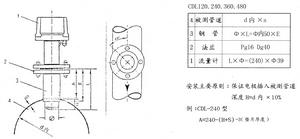

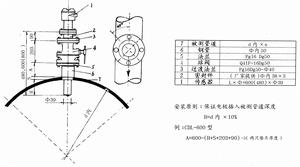

對於斷流安裝的感測器，固定方法採用法蘭連線方式。如圖（13）所示，首先根據管道內徑d內和壁厚S計算出管道上連線短接的長度A，在管道允許斷流（停水）的情況下，在管道上開孔。探頭外徑為Φ39的短接管內徑為Φ50，探頭外徑為Φ62的短接管內徑為Φ75，法蘭按相應的國標配置。在管道上開孔後，將帶法蘭的短接焊到管道的開孔處，焊接時先定位後焊接，定位時要把握的要點為①探頭上的流向標誌與實際一致；②法蘭面與管道中心線平行，並且法蘭上前後兩螺孔的中心連線與管道中心線吻合，以確保感測器探頭方向與流體方向相垂直；③探頭插入管道內的深度為管道內徑的10%。
短接管的

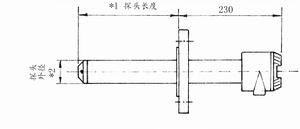

對於生產裝置不允許斷流的情況下，選用LDE-480型、LDE-600型或SLDE-800型可進行帶壓開孔和安裝。首先，直接把短接基座焊接到測量管道的安裝位置上，再安裝上根部球閥，然後用本廠提供的專用管道開孔機進行帶壓開孔，孔開好後，關閉球閥，流體不會外溢，然後連線上廠家提供專用配套短接和密封件，再安裝上感測器。（帶壓安裝不影響正常的生產），具體尺寸及材料規格型號見圖
電磁流量計檢測電極拾取的流量信號在mv級，所以外來干擾對它的影響很大。因此，良好的接地效果很大程度上決定著流量計的測量精度。被測的流體本身作為電解質導電體，必須排除其它不相關的電磁干擾。通常流量計是安裝在金屬管道上，管道一定要連線感測器的PE接頭（出廠時已連線好），而PE接頭應和良好的地線連線。
注意：要單獨一點接地，其他的電氣設備不應連線到同一根接地線上，接地電阻要小與10歐姆。對於接地裝置一般採用2-3根Φ50的鋼管或45×45×4鍍鋅角鋼，埋設深度為2.5m，並且最好埋置在潮濕的土壤上。
流量計的檢查、接線及投用
標準型轉換器電路板結構圖及功能說明

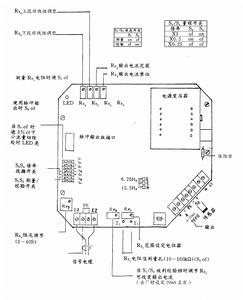

標準型轉換器電路板採用一體化最佳化設計，其電路板結構圖見圖
由於轉換器電路採用了振盪迴路控制標準同步電路，在信號波形的後沿採樣，這樣就消除了各種微分噪音。而且採樣時間t為工頻交流周期的整數倍，這樣可消除工頻正交干擾的影響。
流量計的檢查
（1）開箱時，轉換器和感測器的保護包裝應完好，外觀應完好無損，儀表無破損的痕跡。箱內物品應與所附裝箱單一致。（2）感測器的信號線（紅、藍）應與兩電極相通，禁止線與感測器外殼相通。信號線與感測器外殼絕緣（在沒有流體之前）。
（3）感測器的勵磁電源線（黃、綠）之間的阻值應在60～70歐姆左右，對外殼也應絕緣。
（4）搬運和安裝流量計時，不要將感測器探頭直接放在地面上，以免損壞外襯或電極。
儀表的接線

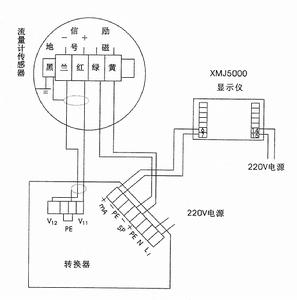

儀表各部件之間的接線如圖
對於IP68型（潛水型）感測器，內部已作密封處理，用戶不能打開，接線可按引出線的顏色與轉換器進行連線。
儀表的投用
所有線路連線好後，確認無誤即可通電投用。在正常情況下，儀表無須維修，只要定期檢查，保證轉換器內不潮濕，接地良好即可。轉換器內的電位器根據用戶要求在出廠標定時已調試到最佳位置，用戶不要隨意調整。通常情況下，上屏（主屏）顯示瞬時流量，下屏（附屏）顯示累計流量的尾數，計量單位通常為m，當需抄累計流量時，按住SET鍵，將上屏數值接加在下屏數值的前面即可。用戶量程的變更
用戶在實際使用過程中，由於生產的變化，確需調整量程時，可按下面的方法自行進行調整。調整前流量計的出廠標定量程為V0 m/s，Rx1的阻值為Ro。需調整到量程為Vx m/s，則Rx1的阻值的調整方法如下：
先計算出K=Vx / Vo
則 Rx1=K×Ro
然後將量程電位器Rx1調整到上述值，同時將顯示儀的滿量程改為Vx的相應值。
量程調整舉例：
某電磁流量計，公稱通徑為DN100，原滿量程設定值Vo為1m/s（即28.3m/h），Rx1為10.10kΩ。若要將滿量程改為2m/s（即56.6m/h），計算和調整如下：
K=2m/s / 1m/s=2
Rx1=k×Ro=2×10.10=20.20kΩ
將量程電位器RX1調整到20.20 kΩ，同時將顯示儀滿量程值改為56.6即可。
注意：Rx1值的調整，要在斷電情況下進行。
採用智慧型型轉換器的儀表接線
一體式智慧型電磁流量計連線方式
一體式電磁流量計轉換器機芯安裝在表面塗有環氧漆層的鋁合金盒內，轉換器可固定在感測器上面。轉換器所有電路板均採用表面貼裝技術，並且各板均採取靜電保護，故用戶如不具備現場維修能力，不允許用戶現場拆開轉換器。
一體式智慧型電磁流量計的接線

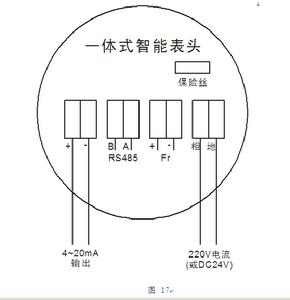

圖

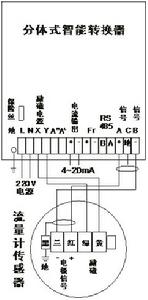

分體式智慧型電磁流量計的接線
接線說明
（1）感測器至轉換器的連線電纜採用本公司配套的專用禁止電纜，電源線應採用RVV2X0.15/16的電纜線，感測器和轉換器的地都應良好接地。（2）一體式智慧型電磁流量計和分體式轉換器的電源是根據用戶需要配置的，若用戶需要採用DC24V電源，則圖中220V電源接線的端子旁出廠時就改為DC24V。
（3）如果用戶訂貨時需要頻率輸出，報警輸出或與微機連線，則可從圖中標明的相應端子進行連線。
（4）感測器的外殼必須良好接地。
智慧型型轉換器使用與操作說明
轉換器操作面板
按健功能簡介
鍵：增加鍵，在設定4位數的參數時，對第一位進行加1，到9後，又回到零。設定其餘參數時，參數+1。
鍵：移位鍵，在設定4位數的參數時，對4個位數向左循環1位，在設定其餘的參數時，參數-1。
鍵：確認鍵，在非設定狀態時，作為顯示畫面的切換；在設定參數時，切換到下一個參數的顯示。
組合鍵使用功能：
進入或退出參數設定模式。
設定參數清零。
操作說明
電磁流量計 初始化，請稍候… |
在完成儀表的電氣連線並確認無誤後，接通流量計
的電源，經短暫預熱後，儀表顯示視窗顯示進機畫面，
如右圖所示。
流量計經幾秒鐘的初始化運行後，開始顯示流量及其單位，進入正常工作界面（如右下圖所示）。如果流量計系統自診斷髮現故障，會及時給出報警指示和報警類型。
瞬時： 000.000 累計： 000.000 流速： 0.00 03-05-18 08:08:59 |
一體式轉換器採用四個輕觸按健和一塊液晶顯示屏，用戶可通過四個按健觀察各測量參數和修改或調整流量計的工作參數
前面板的液晶顯示屏有數據顯示模式（即工作界面）和參數設定模式兩種顯示模式。
數據顯示模式：顯示當前流量數據，包括：當前瞬時流量、累計流量、當前流速及日期時間。
參數設定模式：本儀表有自動校驗及零點校驗功能。同時按SET健+ENT健即進入參數設定模式。所以數字在設定模式下，利用移位和增加健設定。
請輸入密碼：0000 |
同時按SET健+ENT健，即顯示請輸入密碼，如右圖所示：
輸入正確密碼後按ENT健進入參數設定頁面。
當密碼設為0006時，按ENT健則進入日報表查詢功能。此時按移位健和增加健可修改日期，當設定日期小於當前日期則為本月的日累計；否則為上月的日累計。
註：一般情況下，不主張用戶隨意更改密碼，因為一旦將更改過的密碼忘記，則勢必使用戶不再能夠調整流量計的工作參數。
當需要修改或查閱參數時，可按下表2操作。
表2 參數設定界面操作內容表
序號 | 功 能 | 畫 面 顯 示 | 操 作 說 明 |
1 | 密碼修改 | 密碼該為0010 | 出廠時為0000，用戶可以修改密碼 |
2 | 參數設定 | 年 03 | 當前時刻的年份，可以調整 |
3 | 參數設定 | 月 04 | 當前時刻的月份，可以調整 |
4 | 參數設定 | 日 18 | 當前時刻的日期，可以調整 |
5 | 參數設定 | 時 16 | 當前時刻的時，可以調整 |
6 | 參數設定 | 分 32 | 當前時刻的分，可以調整 |
序號 | 功 能 | 畫 面 顯 示 | 操 作 說 明 |
7 | 清 零 | 累積清零 00 | 該值設定為99後，退出設定時，累積值清零 該值設定為98後，退出設定時，報表清零 |
8 | 參數設定 | 小數位 03 | 設定小數點位數，在0-3位內可設 |
9 | 滿量程設定 | 量程 50.00 | 20mA電流輸出時對應的滿量程值為50m3/h |
10 | 參數設定 | 係數K1 1000 | 設定被測介質密度，水為1.000 |
11 | 參數設定 | 濾波 07 | 設定流量的阻尼係數0-20，一般在10左右 |
12 | 參數設定 | 單位 m3/h | 設定流量單位，也可設L/min等 |
13 | 參數設定 | 小信號 03 | 小信號在滿量程的3%以下切除 |
14 | 調 零 | AD值 0000 遷移 00.00 | 一般均設定為0，當感測器充滿水，無流量時，若不為0時，可調整主機板上電位器（一體式在左下方），使其為0 |
15 | 一段非線 性 修 正 | 模擬值 0100 對應值 02.50 | 一段修正，在滿量程的5%點，輸入相應的AD值（0100）和對應的實際流量（2.50m3/h），有誤差時調整AD值 |
16 | 二段非線 性 修 正 | 模擬值 0400 對應值 10.00 | 二段修正，在滿量程的20%點，輸入相應的AD值（0400）和對應的實際流量（10.00m3/h），有誤差時調整AD值 |
17 | 三段非線 性 修 正 | 模擬值 1000 對應值 25.00 | 三段修正，在滿量程的50%點，輸入相應的AD值（1000）和對應的實際流量（25.00m3/h），有誤差時調整AD值 |
18 | 四段非線 性 修 正 | 模擬值 1600 對應值 40.00 | 四段修正，在滿量程的80%點，輸入相應的AD值（1600）和對應的實際流量（40.00m3/h），有誤差時調整AD值 |
19 | 五段非線 性 修 正 | 模擬值 2000 對應值 50.00 | 五段修正，在滿量程的100%點，輸入相應的AD值（2000）和對應的實際流量（50.00m3/h），有誤差時調整AD值 |
20 | 設空管係數 | 上限 0300 下限 -0300 | 畫面上有一參數P，流量正常時，P值在小範圍波動，P值超出範圍時，則顯示（空管），此時，流量F=0 |
21 | 報警設定 | 上限 2100 下限 160 | 上、下限報警設定，超出上限（50.00m3/h）使報警AH導通，低於下限使報警AL導通 |
22 | 編號設定 | 本機地址 01 | 通信時本台儀表的編號 |
23 | 波特率設定 | 波特率 9600 | 與計算機連線時相對應 |
24 | 管徑設定 | 管徑 0100 | 表示管道內徑為100mm |
25 | 係數設定 | 放大倍數 02 | 轉換器前置放大倍數（00-03），一般為02，調整放大倍數，在滿度流量時，使AD值在0800-2000 |
26 | 流量設定 | 流量方向 正向 | 一般為正向，必要時可改設方向 |
27 | 設定空管檢測 | 空管檢測 N | N：不檢測，在實際管道中無空管可能時，設N Y：要檢測空管，此時要設定上述“空管係數” W：有些場合空管時，AD值一直為2500，此時設定為W |
28 | K2設定 | 係數K2 1000 | 輸出零點（4mA）時的調整係數，調此值使輸出為零 |
29 | K3設定 | 係數K3 1000 | 輸出滿量程時（20mA）時的調整係數，調此值使輸出滿度 |
30 | 勵磁設定 | 勵磁方式 00 | 00：勵磁頻率為6.25HZ，適用於一般口徑及小口徑 01：勵磁頻率3.125HZ，適用於大口徑管道式電磁 |
31 | 係數保存設定 | 保存參數 Y/N | Y：退出設定時，將修改後參數保存到FLASHROM中， N：此時不保存參數，累積清零時選N |
特別注意：
在修改參數：年，月，日，時，分，累計量清零時，對[保存參數Y/N]選N。但對其餘的參數修改時必須選Y，以便把參數保存到FLASHROM中。但這些參數在出廠後，一般不需要進行修改，除非確實必要，此時最好把修改前的參數記錄下來，以便查考。
非線性調整在出廠前也已調整好，用戶不能隨意改動。
常見故障及排除
故 障 現 象 | 產 生 原 因 | 排 除 方 法 |
接通電源後沒有輸出電流 | 電源沒有接通 | 1、檢查保險絲是否熔斷 2、查看電源迴路接線。 |
接通電源後電流輸出為零位（4mA） | 1、感測器標誌方向與流體流向相反。 2、轉換器勵磁電源線接錯。 3、輸入信號線E1和E2接反。 | 1、調整感測器的方向與流體方向一致。 2、按正確方法重新接線。 3、把信號線E1、E2掉換過來 |
通電後或運行中出現輸出信號超過20mA | 流量計量程範圍小於實際測量範圍 | 重新設定流量計量程使之合理 |
輸出信號波動過大 | 1、感測器電極處有氣體存在，造成電極與被測介質接觸不良。 2、電極表面上有積物，電極與介質接觸不良。 3、介質流量實際波動大。 4、接地不良。 | 1、正確安裝，排除管道中氣體的影響。 2、清洗電極表面。 3、增加儀表阻尼時間。 4、改進接地方法。 |
運行過程中輸出信號逐漸減少或為零 | 1、感測器進水。 2、信號線絕緣不良 3、電極表面上有積物，電極拾取信號能力降低。 | 1、排除進水 2、更換信號線 3、清洗電極 |
