造芯機

造芯機 點擊此處添加圖片說明(core making machine) 用於製造型芯的鑄造設備。根據制芯時實砂方法的不同，造芯機可分為震擊式制芯機﹑擠芯機和射芯機等。 震擊式制芯機用於生產在芯盒外硬化的大﹑中型砂芯﹐也可用於在芯盒內硬化的自硬砂砂芯。它是靠震擊作用緊實芯砂的。 擠芯機用於截面形狀不變的砂芯。 射芯機是20世紀50年代發展起來的高效造芯設備。

正文

震擊式制芯機用於生產在芯盒外硬化的大、中型砂芯，也可用於在芯盒內硬化的自硬砂砂芯。它是靠震擊作用緊實芯砂的。

擠芯機用於截面形狀不變的砂芯。

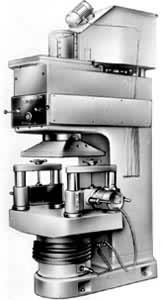

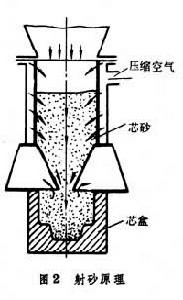

射芯機是 20世紀 50年代發展起來的高效造芯設備（圖1）。射芯機的工作原理如圖2，射砂時壓縮空氣迅速進入射砂筒內，穿過砂層空隙推動砂粒，形成砂氣流，使芯砂高速射入芯盒，在充填芯盒的同時獲得緊實。用射芯機製造的型芯尺寸精確，表面光潔。根據型芯的形狀、尺寸和芯砂使用的粘結劑不同，射芯機又分為：①熱芯盒射芯機是以熱固性樹脂為粘結劑的中小型造芯機，在芯盒內加熱硬化型芯。②殼芯機用以製造薄殼型芯，芯砂的砂粒表面上預先復蓋一種酚醛樹脂薄膜，在加熱的芯盒內硬化。③冷芯盒射芯機是以樹脂為粘結劑的中小型造芯機，在冷態芯盒內吹氣硬化型芯。④普通射芯機採用振動砂斗加砂，用於製造在芯盒外硬化的型芯。
