輸入濾波器

近年來，由於調速和節能的需要，越來越多的場合用到了變頻調速技術。其中的核心部分變頻器是電力電子器件，有電子元器件，計算機晶片，易受外界的一些電氣干擾，因此，變頻器投入電網運行時，需要考慮電網電壓是否對稱，變壓器容量的大小及配電母線上是否接有非線性設備等；另一方面，變頻器本身輸入側是一個非線性整流電路，對電源的波形將有影響，變頻器輸出側電壓、電流、非正弦或非完全正弦波含有豐富的諧波。由於變頻器中要進行大功率二極體整流、大功率電晶體逆變，結果是在輸入輸出迴路產生電流高次諧波，干擾供電系統、負載及其它鄰近電氣設備。在實際使用過程中，經常遇到變頻器諧波干擾問題。

概述

輸入濾波器是“變頻器輸入端專用型濾波器”的簡稱。

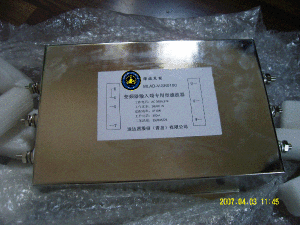

變頻器輸入濾波器

輸入濾波器一般安裝在電源與變頻器輸入電源線之間，主要用於抑制變頻器產生的傳導干擾和輻射干擾，同時具備共模和差模抑制能力。

輸入濾波器主要用於對電磁環境要求較高的場合，防止變頻器工作時，變頻器輸入端對電網和其它設備產生的干擾。

諧波產生機理

變頻器輸入側產生機理：不限於通用變頻器，晶閘管供電的直流電動機、無換向器電動機等凡是在電源側有整流迴路的，都將產生因其非線性引起的諧波。在三相橋式整流迴路中，輸入電流的波形為矩形波，波形按傅立葉級數分解為基波和各次諧波，通常含有6n+1(n=l，2，3…．)次諧波。其中的高次諧波將干擾輸入供電系統。

作用

1、降低主電源諧波和換相缺口；
2、保護驅動裝置電力電子元件不受主電源尖峰電流衝擊；
3、抑制變頻器輸出的諧波干擾；
4、具有良好的干擾抑制能力，提高系統可靠性型；

適用場合

輸入濾波器適用於數據處理系統、電信系統、電源、電梯行業、變頻器及電源淨化等需要強幹擾抑制器設備中。

安裝

輸入濾波器的安裝過程中，應該注意以下問題：
1、金屬殼與機箱殼必須保證良好面接觸，並將接地線接好；
2、輸入濾波器輸入線、輸出線必須拉開距離，切忌並行，以免降低輸入濾波器的效能；
3、輸入濾波器連線線以選用雙絞線為佳，它可有效消除部分高頻干擾信號；
