概述

溫控器(英：thermostat　日：サーモスタット)是用來自動開啟和關閉各種採暖設備，設定調節室內溫度，可在有人無人的情況下，按預先設定好的程式來自動調節室溫；使之達到舒適的溫度。

種類

溫控器有兩種，一種為手動，標有防凍5攝氏度→10攝氏度→15攝氏度→20攝氏度→25攝氏度→30攝氏度，正像空調一樣你任意調節一個溫度，室內就恆溫在這個溫度。適應於沒有固定作息時間，隨時都需調整室溫或家中有老人、小孩。由於手動的操作簡便，如同開燈、關燈一樣，只要識數就行。

另一種是7天多時段編程溫控器，按照你一周的生活規律，編制好程式，進行開機，關機，升溫，恆溫等運行，例如，早上你一上班，壁掛爐就自己關機，下午你六點到家，五點四十分壁掛爐就開始自己運行，當你走進家門，已是20攝氏度的室溫了。當你入睡時，室溫自動跳到16攝氏度，這一切變化都是你預先設定的。適應於有固定作息時間的家庭，因為室溫將按設定的程式變化，不會編程的人無法進行改變。編程方法是按說明書及液晶屏上的英文提示，按動不同的按鈕。編一次約需10分鐘，但是這種溫控器節氣效果最佳。

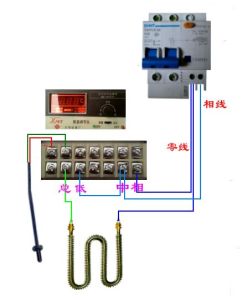

接線方法

仔細看溫控器上的三個

腳，它們都有用英文字母和數字兩種方法來代替，分別是:H（6）\L（3）\C(4).
H（6）接棕色線，是電源的火線；
L（3）接灰色線，是燈的火線；
C(4)接白色線，是壓縮機的火線。
溫控器相關知識溫度控制器是對空調房間的溫度進行控制的電開關設備。溫度控制器所控制的空調房間內的溫度範圍一般在18℃--28℃。窗式空調常用的溫度控制器是以壓力作用原理來推動觸點的通與斷。其結構由波紋管、感溫包（測試管）、偏心輪、微動開關等組成一個密封的感應系統和一個轉送信號動力的系統。
控制方法一般分為兩種；一種是由被冷卻對象的溫度變化來進行控制，多採用蒸氣壓力式溫度控制器，另一種由被冷卻對象的溫差變化來進行控制，多採用電子式溫度控制器。溫控器分為：
機械式分為：蒸氣壓力式溫控器、液體膨脹式溫控器、氣體吸附式溫控器、金屬膨脹式溫控器。
其中蒸氣壓力式溫控器又分為：充氣型、液氣混合型和充液型。家用空調機械式都以這類溫控器為主。
電子式分為：電阻式溫控器和熱電偶式溫控器。
系統觸感溫式溫控器：靈敏、可靠。適用於線路板等作溫度控制或熱過載保護用。

電路系統

空調機電路系統的作用是控制空調正常和多功能的運行，保護壓縮機和風扇電機正常運行。電路系統的組成部件主要有：溫度控制器、熱保護器、主控開關、運轉電容器，風扇電動機的運轉電容器等被固定在控制盒內。左圖為單冷式空調機的電氣線路圖。溫度控制器的作用只是控制壓縮機的啟動和停止。

工作原理

其工作原理是通過

溫度感測器對環境溫度自動進行採樣、即時監控，當環境溫度高於控制設定值時控制電路啟動，可以設定控制回差。如溫度還在升，當升到設定的超限報警溫度點時，啟動超限報警功能。當被控制的溫度不能得到有效的控制時，為了防止設備的毀壞還可以通過跳閘的功能來停止設備繼續運行。主要套用於電力部門使用的各種高低壓開關櫃、乾式變壓器、箱式變電站及其他相關的溫度使用領域。

控制方法

控制方法一般分為兩種；一種是由被冷卻對象的溫度變化來進行控制，多採用蒸氣壓力式溫度控制器，另一種由被冷卻對象的溫差變化來進行控制，多採用電子式溫度控制器。
其採用的模糊控制技術如PID控制，P（Proportional）比例+I（Integral）積分+D（Differential）微分控制。

溫控器選擇

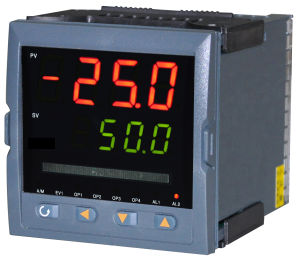

利德GEFRAN可程式單元控制器是帶微處理器及顯示面板的可組態儀表，用於如溫度，壓力，濕度，位置等過程變數的精確控制，帶可程式報警和通訊界面。
市場上溫控器的種類繁多，對用戶選購造成困難，在購買的時候除了要看產品的質量以外，對溫控器的技術參數必須要有一定的了解，不然對家電和設備可能會造成損害溫控器分類以溫控器製造原理來分，溫控器分為：

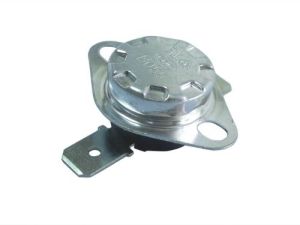

突跳式溫控器

各種突跳式溫控器的型號統

稱KSD，常見的如KSD301,KSD302等，該溫控器是雙金屬片溫控器的新型產品，主要作為各種電熱產品具過熱保護時，通常與熱熔斷器串接使用，突跳式溫控器作為一級保護。熱熔斷器則在突跳式溫控器失婁或失效導致電熱元件超溫時，作為二級保護自，有效地防止燒壞電熱元件以及由此而引起的火災事故。

液漲式溫控器

是當被控制對象的溫度發生變化時使溫控器感溫部內的物質（一般是液體）產生相應的熱脹冷縮的物理現象（體積變化），與感溫部連通一起的膜盒產生膨脹或收縮。以槓桿原理，帶動開關通斷動作，達到恆溫目的液脹式溫控器具有控溫準確，穩定可靠，開停溫差小，控制溫控調節範圍大，過載電流大等性能特點。液漲式溫控器主要用於家電行業，電熱設備，製冷行業等溫度控制場合用。

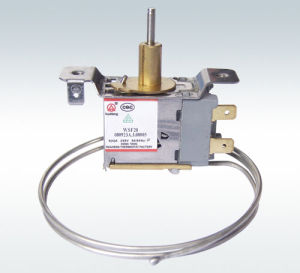

壓力式溫控器

該溫控器通過密閉的內充感溫工質的溫包和毛細管，把被控溫度的變化轉變為空間壓力或容積的變化，達到溫度設定值時，通過彈性元件和快速瞬動機構，自動關閉觸頭，以達到自動控制溫度的目的。它由感溫部、溫度設定主體部、執行開閉的微動開關或自動風門等三部分組成。壓力式溫控器適用於製冷器具（如電冰櫃冰櫃等）和制熱器等場合。
以上幾種是常見的機械式溫控器。

電子式溫控器

電子式溫度控制器（

電阻式）是採用電阻感溫的方法來測量的，一般採用白金絲、銅絲、鎢絲以及半導體（熱敏電阻等）為測溫電阻，這些電阻各有其優確點。家用空調的感測器大都是以熱敏電阻式。
熱敏電阻式溫控器是根據惠斯登電橋原理製成的，（左圖）是惠斯登電橋。在BD兩端接上電源E，根據基爾霍夫定律，當電橋的電阻R1×R4=R2×R3時，A與C兩點的電位相等，輸出端A與C之間沒有電流流過，熱敏電阻的阻抗R1的大小隨周圍溫度的上升或下降而改變，使平衡受到破壞，AC之間有輸出電流。因此，在構成溫控器時，可以很容易地通過選擇適當的熱敏電阻來改變溫度調節範圍和工作溫度。

主要作用

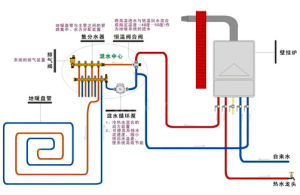

分戶採暖系統是以壁掛

爐為熱源，每戶自成一套散熱系統，其工作採暖時間及鍋爐出水溫度可通過壁掛爐上的相關鏇鈕由用戶手動的開關和調節。然而這種分戶採暖系統如不採取相應的節能措施，運行費用並不經濟。在歐洲絕大多情況是溫控器是壁掛爐必配件，兩者一配一的同時交付用戶的，而且配備的溫控器大多是智慧型型溫控器。而在國內，已安裝在運行和正在安裝調試準備投入使用的壁掛爐近95%的沒有先行配備任何形式的簡易或智慧型型的溫控器。而房間採暖系統中配備溫控器尤其是智慧型溫控器，是節能採暖綜合體系中一個極為突出的最重要的環節。方便：每天自動定時提前或延後開關調節壁掛爐，免去人工操作，對上班族家庭最有必要;
舒適：每天早午晚夜各時段室溫自動高低調整，免去早晨起床和下班回家後等待房間升溫而挨凍的尷尬;
省氣：改落後粗放的水溫控制為先進準確的室溫控制，加上分時段定室溫按需運行，不用敞開的晝夜燒氣採暖;
放心：室溫過低時強制啟動壁掛爐，僅需極少的燃氣，便可安全的進行居室防凍保護。
溫控器的作用

使用壽命

溫控器被廣泛的使用於各種家電產品

當中，如電冰櫃、飲水機、熱水器、咖啡壺等。溫控器的質量直接影響到整機的安全、性能、壽命，是非常關鍵的一個元件。在溫控器的眾多技術指標當中，壽命是衡量溫控器產品最重要的技術指標之一。家電標準規定，溫控器的壽命至少為10000次，部分家電，如電冰櫃產品當中控制電動機-壓縮機的溫控器，充液式散熱器中的一些溫控器壽命要求至少為100000次。家用溫控器對應的標準GB14536.10-2008/IEC60730-2-9:2004對溫控器的壽命試驗做了詳細的規定。

發展趨勢

溫控器的發展趨勢及發展歷程
溫度感測器是微電子工藝、計算機工藝和自動測試工藝(ATE)的結晶。
國際上已開發出多種智慧型溫度感測器系列產業。
智慧型溫度感測器內部都包含溫度感測器、A/D轉換器、信號處理器、存儲器和接口電路。
有的產業還帶多路選擇器、中央控制器(cpu)、隨機存取存儲器(RAM)和唯讀存儲器(ROM)。
溫度感測器是溫度量測儀表的核心部分，種類繁多。
按量測方式可歸類為接近式和非接近式兩大類，按照感測器材料及電子部件特性歸類為熱電阻和熱電偶兩類。
溫度感測器的敏感部件與被測對象互不接近，又稱非接近式測溫儀表。
這儀表可用來量測運動物體、小目標和熱容量小或溫度變化迅速對象的表面溫度。
