軟管

軟管

軟管是現代工業中的重要部件。軟管主要用作電線、電纜、自動化儀表信號的電線電纜保護管和民用淋浴軟管,規格從3mm到150mm。小口徑軟管(內徑3mm-25mm)主要用於精密光學尺之感測線路保護、工業感測器線路保護。

基本信息

軟管分類

按用途主要分為:穿線軟管、排水軟管、通風軟管、花灑軟管、線束管。
按材質主要分為:不鏽鋼軟管金屬軟管波紋軟管橡膠軟管、塑膠軟管。

穿線軟管
穿線軟管主要鍍鋅鋼帶、不鏽鋼帶、PA、PE、PP等塑膠材料製成的軟管。用途:機械製造、電氣絕緣保護、照明設備、汽車製造,航空設備,捷運,火車、自動化控制等行業的電線電纜保護。
特性:柔韌性好,抗扭曲,彎曲性能好,可承受較重的負載;耐酸、潤滑油、冷卻液等,表面有光澤,耐摩擦。可以承受腳踩的重壓,不斷裂,不變型,可以迅速恢復,並且本身無任何損傷。

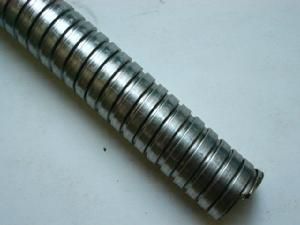

穿線軟管 穿線軟管
不鏽鋼軟管
不鏽鋼軟管主要是指材料由304不鏽鋼或301不鏽鋼製成的軟管。用途:用作自動化儀表信號的電線保護軟管。用於保護精密光學尺、保護感測線路的不鏽鋼軟管。具有良好的柔軟性、耐蝕性、耐高溫、耐磨損、抗拉性、防水性。並且提供一定的禁止作用。

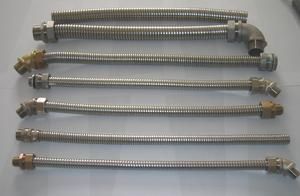

不鏽鋼軟管 不鏽鋼軟管

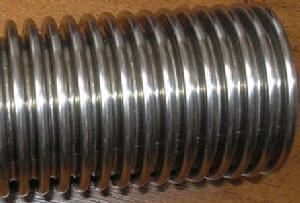

​金屬軟管
金屬軟管主要是指一種是螺鏇形波紋管;另一種是環形波紋管。螺鏇形波紋管是波紋呈螺鏇狀排布的管形殼體,在相鄰的兩波紋之間有一個螺鏇升角,所有的波紋都可通過一條螺鏇線連線起來。
環形波紋管是波紋呈閉合圓環狀的管形殼體,波與波之間由圓環波紋串聯而成。環形波紋管由無縫管材或焊接管材加工成形。受加工方式制約,較之螺鏇形波紋管,其單管長度通常較短。環形波紋管的優點是彈性好、剛度小。
​金屬軟管 ​金屬軟管

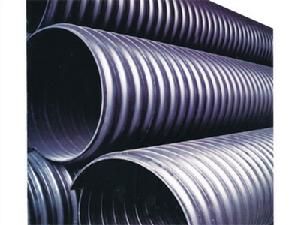

波紋軟管
波紋軟管作為一種柔性耐壓管件安裝於液體輸送系統中,用以補償管道或機器、設備連線端的相互位移,吸收振動能量,能夠起到減振、消音等作用,具有柔性好、質量輕、耐腐蝕、抗疲勞、耐高低溫等多項特點。
波紋軟管 波紋軟管

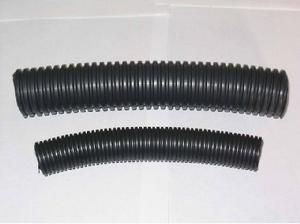

塑膠軟管
塑膠軟管分兩種,一種是完全氣密、水密的,例如用於運載火箭的推進劑輸送,煤氣熱水器;另一種是用帶料連續卷繞的,普通卷繞的波紋管用於保護電纜,例如磁卡電話機、工具機,而檯燈的波紋管是在生產過程中夾入鋼絲。
塑膠軟管 塑膠軟管
塑膠軟管
塑膠軟管分兩種,一種是完全氣密、水密的,例如用於運載火箭的推進劑輸送,煤氣、熱水器;另一種是用帶料連續卷繞的,普通卷繞的波紋管用於保護電纜,例如磁卡電話機、工具機,而檯燈的波紋管是在生產過程中夾入鋼絲。
塑膠軟管 塑膠軟管

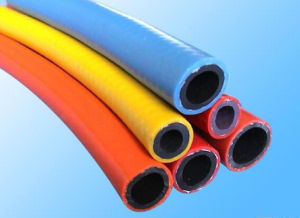

​橡膠軟管
橡膠軟管橡膠軟管,是鋼絲編織膠管。膠管由內膠層,一層鋼絲編織層和外膠層組成。適用於輸送液壓流體,如醇,燃油,潤滑油,乳化液等等。
橡膠軟管 橡膠軟管

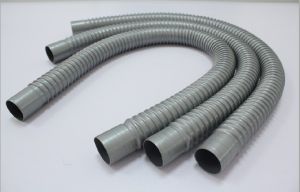

排水軟管
排水軟管主要是指用塑膠或金屬製成的軟管。用途:多用於排水。
排水軟管 排水軟管

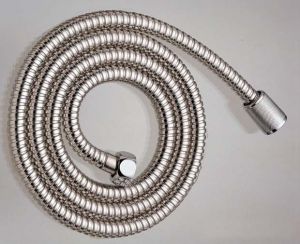

花灑軟管
雙鉤軟管,強拉力(>120Kg)、強扭力,保證不裂開、不漏水。
綜合測試:特種PVC內管或EPDM內管通過水壓400PSI和80度綜合測試
螺帽樣式:螺帽樣式多樣,有固定型和360度鏇轉型。螺帽材料:銅或不鏽鋼。
接頭樣式:接頭樣式設計先進,有固定型和360度鏇轉型。接頭材料:銅或不鏽鋼。
軟管結構:結構樣式牢固,通過抗壓、抗拉、抗扭測試。
軟管長度:1.2米、1.5米、1.8米、2米。
軟管規格:14mm16mm17mm。
表面處理:電解、電鍍
花灑軟管管殼介紹:外徑14mm和16mm17mm衛浴軟管管殼由德國機台製造,真正的雙扣,永不脫扣。花灑軟管具有表面平整、間隙均勻、手感順滑、自然展開、結構牢固、抗破壞性強、抗壓力大於25Kg,抗拉力超過120Kg。軟管材料採用SUS304不鏽鋼製造。表面採用電解、電鍍處理。
花灑軟管 花灑軟管

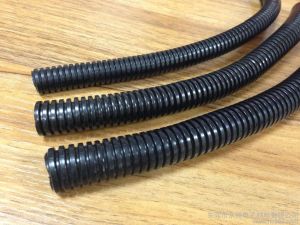

PA尼龍軟管(PA)
PA尼龍軟管(PA),採用進口改性原料製成,是波紋管種的高新產品,高韌性,高抗沖,彎曲性能好,高耐溫,表面光亮,耐摩擦、耐化學腐蝕、阻燃、電氣絕緣性>200MΩ,不含鹵素環保阻燃,廣泛套用於汽車線束、電子、機械線束等領域。
PA尼龍軟管(PA) PA尼龍軟管(PA)

軟管特點

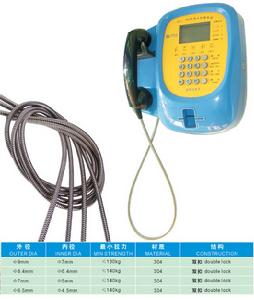

雙扣不鏽鋼軟管雙扣不鏽鋼軟管
1、節距之間靈活。
2、有較好的伸縮性,無阻塞和僵硬。
3、重量輕、口徑一致性好。
4、柔軟性、重複彎曲性、撓性好。
5、耐腐蝕性、耐高溫性好。
6、防鼠咬、耐磨損好,防止內部電線受到磨損。
7、耐彎折、抗拉性能、抗側壓性強。
8、柔軟順滑、易於穿線安裝定位。

軟管規格

內徑 [mm] 外徑 [mm] 公差 +/- [mm] 拉伸狀態的重量 +/-10% [Kg/m] 最小彎曲半徑[mm] 最小徑向載荷 [N] 最小抗拉強度 [N]
4 6 0.1 0.034 15 800 320
5 7 0.1 0.039 17 835 340
6 8 0.2 0.044 19 875 360
7 9 0.2 0.049 20 930 380
8 10 0.2 0.056 22 975 400
9 11 0.2 0.063 25 1020 450
10 13 0.2 0.100 30 1060 500
11 14 0.2 0.110 31 1095 550
12 15 0.2 0.120 32 1140 600
13 16 0.2 0.130 33 1175 650
14 17 0.2 0.140 35 1215 700
15 18 0.2 0.150 37 1250 720
16 19 0.2 0.160 40 1290 760
17 20 0.2 0.170 45 1330 800
18 21 0.2 0.180 42 1470 890
19 23 0.3 0.212 40 1510 840
20 24 0.3 0.223 42 1545 890
21 25 0.3 0.235 45 1580 920
22 26 0.3 0.247 48 1620 940
23 27 0.3 0.258 52 1655 960
24 28 0.3 0.269 55 1690 980
25 29 0.3 0.280 58 1735 1000
26 30 0.3 0.292 60 1770 1020

腐蝕原因

金屬和大氣中的氧氣反應後會在表面形成氧化膜。在普通碳鋼上形成的氧化鐵繼續進行氧化,使鏽蝕不斷擴大,最終形成孔洞。可以利用油漆或耐氧化的金屬(例如,鋅,)進行電鍍來保證碳鋼表面,但是,正如人們所知道的那樣,這種保護僅是一種薄膜。如果保護層被破壞,下面的鋼便開始鏽蝕。

不鏽鋼軟管的耐腐蝕性取決於鉻的含量,當鉻的添加量到10.5%時,鋼的耐大氣腐蝕性能顯著增加,但含量更高時,儘管仍可提高耐腐蝕性,但不明顯。原因是用鉻對鋼進行合金化處理時,把表面氧化物的類型改變成了類似於純鉻金屬上形成的表面氧化物。這種緊密粘附的富鉻氧化物保護表面,防止進一步地氧化。這種氧化層極薄,透過它可以看到不鏽鋼表面的自然光澤,使不鏽鋼具有獨特的表面。而且,如果損壞了表層,所暴露出的鋼表面會和大氣反應進行自我修理,重新形成這種"鈍化膜",繼續起保護作用。
