橡膠軟管

橡膠軟管

橡膠軟管,是鋼絲編織膠管。膠管由內膠層,一層鋼絲編織層和外膠層組成。適用於輸送液壓流體,如醇,燃油,潤滑油,乳化液等等。

橡膠軟管,是鋼絲編織膠管。膠管由內膠層,一層鋼絲編織層和外膠層組成。適用於輸送液壓流體,如醇,燃油,潤滑油,乳化液等等。

外觀

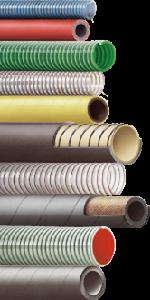

橡膠軟管橡膠軟管
與硬管相區分,(橡膠)軟管最大的特徵是可彎曲性。
根據使用工況和性能要求的差異軟管的設計千差萬別,常見的參數有尺寸、壓力、重量、長度、彎曲度、化學耐用性等。

工業級橡膠軟管

特性

燃料運輸車卸油橡膠軟管燃料運輸車卸油橡膠軟管
相比民用軟管,工業作業環境更複雜、更惡劣、設備對輸送管的要求也更苛刻,因此工業軟管從設計、對材料的選擇到生產、運輸甚至最終的儲存都有嚴格的規範和標準。
工業軟管的尺寸可選範圍更廣,壓力溫度範圍廣大,耐化學性能更高。

套用

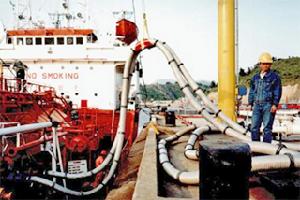

船塢物料輸送橡膠軟管船塢物料輸送橡膠軟管
工業軟管套用領域涵蓋了各個工業生產製造和流通領域,廣泛套用於石油、化工、船舶、船塢、罐車、農業、食品、飲料、醫藥等行業,以及冷熱水、蒸汽、通風、冷卻、消防、液壓,介質如氣、水、霧、泥水、砂粒、鐵粒等等各個方面。工藝
帶編織層工業軟管帶編織層工業軟管
工業級橡膠軟管,不論介質是水、氣、油、化學品或其他通常都有內膠、外膠和中間層組成。中間層通常以編織成份居多,其強化軟管強度的作用。
帶鋼絲工業軟管帶鋼絲工業軟管
此外還有內外膠之間常見內嵌鋼絲,適用真空負壓作業。

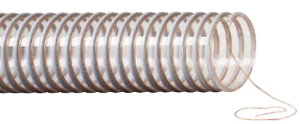

帶導電絲工業軟管帶導電絲工業軟管
還有帶導電絲,適用禁止產生火花的作業環境,如燃油等。分類

為適應各行業作業的物理和化學條件,通常工業軟管在內外膠體的化學原料和工藝上有非常嚴格的執行標準。按照工況條件分類,常見有:

冷卻水隔熱管冷卻水隔熱管
輸水軟管。用於灌溉、園藝、建築、消防、設備和罐車清洗、農業肥料、糞便、工業污水排水等方面。內膠材料以PVC、EPDM居多。
高壓蒸汽管高壓蒸汽管
熱水和蒸氣軟管。用於製冷設備冷卻水、發動機引擎冷熱水、食品加工,尤其乳製品廠的熱水和飽和蒸汽方面。內膠材料以EPDM居多。
飲用水送水管飲用水送水管
飲料食品軟管。用於非脂類如牛奶、碳酸類、橙汁、啤酒、動植物油、飲用水等方面。內膠材料以NR或合成橡膠居多。通常需要有食品級FDADVGW A級、KTW或CE等標準資質認證。
重型空壓管重型空壓管
空氣軟管。用於壓縮機、氣動裝置、採礦、建築等方面。內膠材料以NBR、PVC複合、PU、SBR居多。通常對適用壓力有嚴格要求。
雙焊接軟管雙焊接軟管
焊接軟管。用於氣焊、切割等方面。內膠材料以NBR或合成橡膠居多,外膠通常顏色做成紅色、藍色、黃色等以示專用氣體。
通風軟管。
煙塵排風管煙塵排風管
用於熱氣、塵霧、煙塵、化學氣體排放等方面。內膠以熱塑材料、PVC居多。通常管體有可伸縮設計。

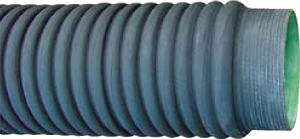

道路吸塵器專用管道路吸塵器專用管
物料吸送軟管。用於氣、霧、粉末、顆粒、纖維、沙礫、水泥、化肥、煤塵、流砂、混泥土、石膏等含固體顆粒的流質輸送等方面。內膠材料以NR、NBR、SBR、PU居多。通常外膠耐磨性較高。

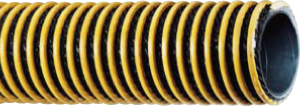

石化輸油複合吸送管石化輸油複合吸送管
輸油軟管。用於燃料、柴油、煤油、石油等方面。內膠材料以NBR、PVC複合、SBR居多。通常內外膠之間有導電鋼絲,防止火星。
高濃度化學品吸送管高濃度化學品吸送管
化學軟管。用於酸性、化學品溶液等方面。內膠材料以EPDM居多。通常此類需要定製材料和設計方案。

飲料用橡膠軟管

工藝

鋼絲編織膠管(二層鋼絲)
結構:膠管由內膠層,二層鋼絲編織夾層及外膠層組成。
套用:適用於輸送液壓流體,如燃油潤滑油乳化液等等。
工作溫度:-66℃—+135℃

特點

具有使用壽命長;不含動物原成分;光滑內壁提供通暢流動的同時易於清洗;吸濕性低,透氣性低;軟管為半透明顏色能夠視覺監測溶液流動;由經過FDA認證的材料製成;達到USP,ISOEP的標準;可高溫消毒和高壓滅菌;能夠耐受。

套用

生物配料飲料用蠕動泵管特別為關鍵性流體和蠕動泵等設計生產。 軟管呈半透明,彈性好,適合流體加工設備。

執行標準
軟管規格 內徑MM 鋼絲層直徑MM 外徑MM 工作壓力MPA 試驗壓力MPA 爆破壓力MPA
5MM 4.5-5.5 10.6-11.8 15.1-16.7 60 90 150
6MM 5.5-6.5 12.6-13.8 16.4-18.2 60 90 150
8MM 7.5-8.5 14.9-16.1 19.2-21.0 40 60 100
10MM 9.5-10.5 16.9-19.2 21.2-23.0 40 60 100
13MM 12.5-13.5 20.7-22.3 25.0-27.2 30 45 90
16MM 15.5-16.5 23.7-25.3 28.0-30.2 21 31.5 63
19MM 18.5-19.5 26.7-28.3 31.0-33.2 18 27 54
22MM 21.5-22.5 29.7-31.3 34.0-36.2 16 24 48
25MM 24.5-25.5 33.2-34.8 38.0-40.2 14 21 42
32MM 31.3-32.7 40.2-41.8 44.8-47.5 11 16.5 33
38MM 37.3-38.7 46.2-47.8 50.8-53.5 10 15 30
51MM 50.0-52.0 59.2-60.8 63.8-66.5 8 12 24

注意事項

一、使用橡膠軟管的注意事項:
1、務必在建議的溫度和壓力範圍內使用橡膠軟管。
2、膠管隨其內部壓力膨脹和收縮,請將膠管切割成比您所需要略長的長度。
3、施加壓力時,請緩慢開關任何閥門以避免衝擊壓。
4、橡膠軟管請在其彎曲半徑以上的條件下使用,否則會造成膠管折斷、降低耐壓力。
5、使用粉末、顆粒時,根據條件可能產生易磨損現象,請儘可能放大膠管的彎曲半徑。
6、在金屬零件附近,請勿在極端彎曲的狀態下使用。
7、請勿將膠管直接接觸或靠近明火。
8、請勿用車輛等壓踩膠管。
針對流體:
1、使用的橡膠軟管要適用於所輸送的流體。
2、在將膠管使用於油、粉末、有毒化學物質和強酸或強鹼之前,請先諮詢產品提供商。
二、組裝時的注意事項:
1、請選擇適合膠管尺寸的膠管接頭。
2、將接頭的管尾部分插入膠管時,在膠管和管尾部塗上油類,請勿用火烤。如無法插入時,可用熱水加熱膠管後插入接頭。
3、請將接頭的鋸齒管尾部分完全插入膠管內。
4、請勿使用一次可推入的接頭,可能會造成膠管破裂。
5、請避免使用鐵絲過度的結紮,請選擇專用的套筒或扎帶。
6、請避免使用有傷痕的或生鏽的接頭。
三、檢查時的注意事項:
1、使用前檢查:在使用膠管前,請確認膠管的外觀上有無異常外傷、硬化、軟化、變色等。
2、定期檢查:在膠管的使用期間,請務必實施每月1次定期檢查。
四、安全事項:
1、操作員要穿帶安全防護服,包括手套、橡膠靴、護眼罩,這些裝備主要是用來保護操作員的安全。
2、確保工作區的安全有序。
3、檢查每條管子上的接頭是否牢固。
4、不使用時,不要使管子處在耐壓狀態。關閉壓力能夠延長軟管(矽膠軟管,特氟龍軟管,橡膠軟管,食品級軟管,衛生級軟管,熱塑橡膠軟管,衛生級塑膠軟管)的使用壽命 。
