車庫門遙控器

車庫門遙控器

車庫主要分為遙控、感應、電動、手動幾種,而車庫門遙控器即為遠程控制車庫門啟閉的裝置。一般來講,車庫門遙控器通常採用遙控器中的無線電遙控器,而非紅外遙控器,因為與家電常用的紅外遙控器相比,無線電遙控器擁有以下的優點,無線電遙控器是用無線電波來傳送控制信號的,它的特點是無方向性、可以不“面對面”控制、距離遠(可達數十米,甚至數公里)、容易受電磁干擾。在需要遠距離穿透或者無方向性控制領域,比如車庫門遙控控制、工業控制等等,使用無線電遙控器較易解決。

車庫門遙控器

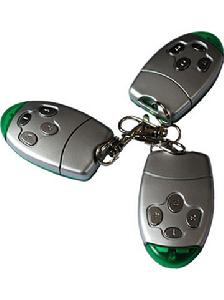

山榮 電子 新款車庫門遙控器山榮 電子 新款車庫門遙控器

車庫門發展到現在主要分為遙控、感應、電動、手動幾種,而車庫門遙控器即為遠程控制車庫門啟閉的裝置。

一般來講,車庫門遙控器通常採用遙控器中的無線電遙控器,而非紅外遙控器,因為與家電常用的紅外遙控器相比,無線電遙控器擁有以下的優點,無線電遙控器是用無線電波來傳送控制信號的,它的特點是無方向性、可以不“面對面”控制、距離遠(可達數十米,甚至數公里)、容易受電磁干擾。在需要遠距離穿透或者無方向性控制領域,比如車庫門遙控控制、工業控制等等,使用無線電遙控器較易解決。

下面對無線遙控器做一個簡單的介紹:

無線遙控器(RF Remote Control)

是利用無線電信號對遠方的各種機構進行控制的遙控設備。這些信號被遠方的接收設備接收後,可以指令或驅動其它各種相應的機械或者電子設備,去完成各種操作,如閉合電路、移動手柄、開動電機,之後再由這些機械進行需要的操作。作為一種與紅外遙控器相補充的遙控器種類,在車庫門、電動門、道閘遙控控制,防盜報警器,工業控制以及無線智慧型家居領域得到了廣泛的套用。

常用的無線電遙控系統一般分

發射

接收

兩個部分。

發射部分

一般分為兩種類型,即

遙控器

發射模組

,遙控器和遙控模組是對於使用方式來說的,遙控器可以當一個整機來獨立使用,對外引出線有接線樁頭;而遙控模組在電路中當一

常見的車庫門遙控器常見的車庫門遙控器

個元件來使用,根據其引腳定義進行套用,使用遙控模組的優勢在於可以和套用電路天衣無縫的連線、體積小、價格低、物盡其用,但使用者必須真正懂得電路原理,否則還是用遙控器來的方便。

接收部分

一般來說也分為兩種類型,即

超外差

超再生

接收方式,超再生解調電路也稱超再生檢波電路,它實際上是工作在間歇振盪狀態下的再生檢波電路。超外差式解調電路與超外差收音機相同,它是設定一本機振盪電路產生振盪信號,與接收到的載頻信號混頻後,得到中頻(一般為465kHz)信號,經中頻放大和檢波,解調出數據信號。由於載頻頻率是固定的,所以其電路要比收音機簡單一些。超外差式的接收器穩定、靈敏度高、抗干擾能力也相對較好;超再生式的接收器體積小、價格便宜。

無線電遙控常用的載波頻率

為315mHz或者433mHz,遙控器使用的是國家規定的開放頻段,在這一頻段內,發射功率小於10mW、復蓋範圍小於100m或不超過本單位範圍的,可以不必經過“無線電管理委員會”審批而自由使用。我國的開放頻段規定為315mHz,而歐美等國家規定為433mHz,所以出口到上述國家的產品應使用433mHz的遙控器。

無線電遙控常用的編碼方式

有兩種類型,即

固定碼

滾動碼

兩種,滾動碼是固定碼的升級換代產品,目前凡有保密性要求的場合,都使用滾動編碼方式。

1、保密型強,每次發射後自動更換編碼,別人不能用“偵碼器”獲得地址碼;

2、編碼容量大,地址碼數量大於10萬組,使用中“重碼”的機率極小;

3、對碼容易,滾動碼具有學習存儲功能,不需動用烙鐵,可以在用戶現場對碼,而且一個接收器可以學入多達14個不同的發射器,在使用上具有高度的靈活性;

4、誤碼小,由於編碼上的優勢,使得接收器在沒有收到本機碼時的誤動作幾乎為0。

固定碼的編碼容量僅為6561個,重碼機率極大,其編碼值可以通過焊點連線方式被看出,或是在使用現場用“偵碼器”來獲取,所以不具有保密性,主要套用於保密性要求較低的場合,因為其價格較低所以也得到了大量的套用。

遙控距離的影響因素

影響遙控器遙控距離(Remote distance of RF Remote Control)的因素主要有如下幾點:

1、發射功率:發射功率大則距離遠,但耗電大,容易產生干擾;

2、接收靈敏度:接收器的接收靈敏度提高,遙控距離增大,但容易受干擾造成誤動或失控;

3、天線:採用直線型天線,並且相互平行,遙控距離遠,但占據空間大,在使用中把天線拉長、拉直可增加遙控距離;

4、高度:天線越高,遙控距離越遠,但受客觀條件限制;

5、阻擋:目前使用的無線遙控器使用國家規定的UHF頻段,其傳播特性和光近似,直線傳播,繞射較小,發射器和接收器之間如有牆壁阻擋將大大打折遙控距離,如果是鋼筋混泥土的牆壁,由於導體對電波的吸收作用,影響更甚。

車庫門遙控器的學習拷貝

因為目前市場上大部分車庫門遙控器與接收部分均為固定碼(fixed code)與學習碼(learning code)類型,這使得簡單的拷貝方法——使用拷貝型遙控器進行拷貝成為了可能,而對於滾動碼型遙控器與接收部分,則需要用到專用的拷貝機(例如remocon hcd900)進行拷貝,並且拷貝成功的產品類型也有限。

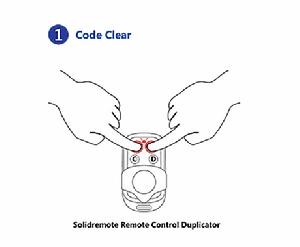

拷貝遙控器的方法,第一步拷貝遙控器的方法,第一步

一般來說,拷貝型遙控器的拷貝過程分為2個步驟,第一步是清碼(code clear),目的是為了移除已經學習的配對關係,第二步是拷貝(code copy),通過簡單的操作來學習編碼操作,具體步驟如下:

第一步:

同時按住遙控器上方的兩個B C按鍵,這時LED閃亮一下後熄滅約2秒後LED快閃,這表明原來的地址碼已經清除了,這時短按所有按鍵LED都閃亮一下後熄滅。(見右圖)

第二步:

將原配遙控器和學習遙控器儘量靠近,同時按住需要複製的按鍵和學習型遙控器的一個按鍵,一般只需要1秒就能快速閃爍,這說明這個按鍵的

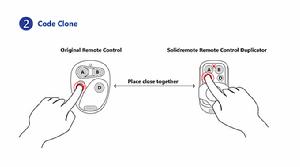

拷貝型遙控器操作方法,第二步拷貝型遙控器操作方法,第二步

地址碼已經學習成功,遙控器上其他3個按鍵也用同樣的方法進行操作。(見右圖)

一般來說,自拷貝型遙控器(self learning copy remote)可以拷貝市面上大部分遙控器。
