學習型遙控器

學習型遙控器

無線工控類產品學習型遙控器、拷貝型遙控器,學習型遙控器具有學習功能,可以與學習型控制器自動對碼,直接使用,不需要編碼。省去了配製遙控器的麻煩,買回去自動對碼後就可以直接使用。只要將學習型遙控器出廠碼清除,然後拷貝原遙控器。新配的遙控器就具有原遙控器的所有功能。

基本信息

簡介

學習型遙控器 型號:SR715學習型遙控器 型號:SR715
Self-Learning Remote Control 學習型遙控器
學習型遙控器也具有拷貝功能,可以拷貝任意一款固定碼遙控器,學習型遙控器就相當於鑰匙坯子,可以刻出任意形狀的鑰匙。只要將學習型遙控器出廠碼清除,然後拷貝原遙控器。新配的遙控器就具有原遙控器的所有功能。
隨著科技的進步無線遙控器也擴展到了許多種類,簡單來說常見的有2種,一種是家電常用的紅外遙控模式(IR Remote Control),另一種是防盜報警設備、門窗遙控、汽車遙控等等常用的無線電遙控模式(RF Remote Control)。兩者各有不同的優勢,套用的領域也有所區別。

學習型遙控器的類型

紅外遙控器

紅外遙控器(IR Remote Control是利用波長為0.76~1.5μm之間的近紅外線來傳送控制信號的遙控設備。
學習型紅外遙控,可以分為兩類:以固定碼格式學習的遙控器和波形拷貝方式學習的遙控器。前者,需要收集各種不同種類的遙控器信號,然後進行識別比較,最後再記錄。但是,要實現幾乎所有的紅外遙控器的成功複製就太難了。因為,紅外遙控器的紅外編碼格式變化太多。不過這種學習型遙控器對硬體要求相對簡單,處理器的工作頻率可以不高,存儲容量也較小,其缺點是對未知編碼的遙控器無效。後者主要是把原始遙控器所發出的信號進行完全拷貝,而不管遙控器是什麼格式,存儲在EEPROM等存儲器中。當發射時,只需將儲存器中記錄的波形長度還原成原始信號即可。這種學習型遙控器對MCU的主頻要求高,RAM要求較大,其優點是對任何一種紅外遙控器都可以進行學習。
常用的紅外遙控系統一般分發射接收兩個部分。
發射部分的主要元件為紅外發光二極體。它實際上是一隻特殊的發光二極體,由於其內部材料不同於普通發光二極體,因而在其兩端施加一定電壓時,它便發出的是紅外線而不是可見光。
目前大量使用的紅外發光二極體發出的紅外線波長為940nm左右,外形與普通發光二極體相同,只是顏色不同。
接收部分的主要元件為紅外接收二極體,一般有圓形和方形兩種。在實際套用中要給紅外接收二極體加反向偏壓,它才能正常工作,亦即紅外接收二極體在電路中套用時是反向運用,這樣才能獲得較高的靈敏度。
由於紅外發光二極體的發射功率一般都較小(100mW左右),所以紅外接收二極體接收到的信號比較微弱,因此就要增加高增益放大電路,最近幾年大多都採用成品紅外接收頭

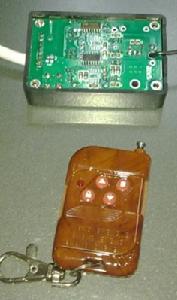

遙控產品內部圖片遙控產品內部圖片
成品紅外接收頭的封裝大致有兩種:一種採用鐵皮禁止;一種是塑膠封裝。均有三隻引腳,即電源正(VDD)、電源負(GND)和數據輸出(VOUT)。紅外接收頭的引腳排列因型號不同而不盡相同,可參考廠家的使用說明。成品紅外接收頭的優點是不需要複雜的調試和外殼禁止,使用起來如同一隻三極體,非常方便。但在使用時注意成品紅外接收頭的載波頻率。
紅外遙控常用的載波頻率為38kHz,這是由發射端所使用的455kHz晶振來決定的。在發射端要對晶振進行整數分頻,分頻係數一般取12,所以455kHz÷12≈37.9 kHz≈38kHz。也有一些遙控系統採用36kHz、40kHz、56kHz等,一般由發射端晶振的振盪頻率來決定。
紅外遙控的特點是不影響周邊環境、不干擾其它電器設備。由於其無法穿透牆壁,故不同房間的家用電器可使用通用的遙控器而不會產生相互干擾;電路調試簡單,只要按給定電路連線無誤,一般不需任何調試即可投入工作;編解碼容易,可進行多路遙控。因此,現在紅外遙控在家用電器、室內近距離(小於10米)遙控中得到了廣泛的套用。無線電遙控器

無線電遙控器(RF Remote Control)是利用無線電信號對遠方的各種機構進行控制的遙控設備。這些信號被遠方的接收設備接收後,可以指令或驅動其它各種相應的機械或者電子設備,去完成各種操作,如閉合電路、移動手柄、開動電機,之後再由這些機械進行需要的操作。作為一種與紅外遙控器相補充的遙控器種類,在車庫門、電動門、道閘遙控控制,防盜報警器,工業控制以及無線智慧型家居領域得到了廣泛的套用。

常見的發射接收模組 SR9915常見的發射接收模組 SR9915
常用的無線電遙控系統一般分發射接收兩個部分。
發射部分一般分為兩種類型,即遙控器發射模組,遙控器和遙控模組是對於使用方式來說的,遙控器可以當一個整機來獨立使用,對外引出線有接線樁頭;而遙控模組在電路中當一個元件來使用,根據其引腳定義進行套用,使用遙控模組的優勢在於可以和套用電路天衣無縫的連線、體積小、價格低、物盡其用,但使用者必須真正懂得電路原理,否則還是用遙控器來的方便。
接收部分一般來說也分為兩種類型,即超外差超再生接收方式,超再生解調電路也稱超再生檢波電路,它實際上是工作在間歇振盪狀態下的再生檢波電路。超外差式解調電路與超外差收音機相同,它是設定一本機振盪電路產生振盪信號,與接收到的載頻信號混頻後,得到中頻(一般為465kHz)信號,經中頻放大和檢波,解調出數據信號。由於載頻頻率是固定的,所以其電路要比收音機簡單一些。超外差式的接收器穩定、靈敏度高、抗干擾能力也相對較好;超再生式的接收器體積小、價格便宜。
無線電遙控常用的載波頻率為315mHz或者433mHz,遙控器使用的是國家規定的開放頻段,在這一頻段內,發射功率小於10mW、覆蓋範圍小於100m或不超過本單位範圍的,可以不必經過“無線電管理委員會”審批而自由使用。我國的開放頻段規定為315mHz,而歐美等國家規定為433mHz,所以出口到上述國家的產品應使用433mHz的遙控器。
無線電遙控常用的編碼方式有兩種類型,即固定碼滾動碼兩種,滾動碼是固定碼的升級換代產品,目前凡有保密性要求的場合,都使用滾動編碼方式。
滾動碼編碼方式有如下優點:
1、保密型強,每次發射後自動更換編碼,別人不能用“偵碼器”獲得地址碼;
2、編碼容量大,地址碼數量大於10萬組,使用中“重碼”的機率極小;
3、對碼容易,滾動碼具有學習存儲功能,不需動用烙鐵,可以在用戶現場對碼,而且一個接收器可以學入多達14個不同的發射器,在使用上具有高度的靈活性;
4、誤碼小,由於編碼上的優勢,使得接收器在沒有收到本機碼時的誤動作幾乎為0。
固定碼的編碼容量僅為6561個,重碼機率極大,其編碼值可以通過焊點連線方式被看出,或是在使用現場用“偵碼器”來獲取,所以不具有保密性,主要套用於保密性要求較低的場合,因為其價格較低所以也得到了大量的套用。
無線電遙控器與紅外遙控器的區別(The difference between IR and RF Remote Control),紅外遙控和無線遙控是對不同的載波來說的,紅外遙控器是用紅外線來傳送控制信號的,它的特點是有方向性、不能有阻擋、距離一般不超過7米、不受電磁干擾,電視機遙控器就是紅外遙控器;無線電遙控器是用無線電波來傳送控制信號的,它的特點是無方向性、可以不“面對面”控制、距離遠(可達數十米,甚至數公里)、容易受電磁干擾。在需要遠距離穿透或者無方向性控制領域,比如工業控制等等,使用無線電遙控器較易解決。

套用領域

1、工業行車:工業用行車是遙控系統套用最廣泛的領域之一,以德國為例,占遙控系統每年產量的40%左右;特別是冶金、汽車製造、造紙廠、物料倉庫等新增行車幾乎全部配備工業無線遙控器
2、汽車吊、隨車吊:通常,大型汽車吊遙控系統還配置了數據反饋裝置,反饋裝置可將運行參數(如負荷、起重臂長、負荷力矩、油溫,壓力,角度等)顯示在發射系統顯示屏上,操作人員可根據顯示數據來監控吊車;
3、混凝土泵車:混凝土泵車操作時因控制台距澆注作業面有幾十米(甚至上百米),傳統的操作方式需數人配合才能完成,由於效率低,限制了混凝土泵車的性能發揮;對於長距離、大排量的大型泵車,矛盾更為突出;採用工業無線遙控器可以最大地發揮整機的性能,泵車司機在工作地點駕車定位後,即可用攜帶遙控系統依次操作泵車的各個動作,如布料桿的左右迴轉,多級桿的變幅升降等。操作人員可攜帶發射系統,遠離泵車控制台,直接站在軟管噴口附近,控制布料桿的動作和混凝土泵的運作;
4、礦山機械:對於礦井裡能見度較低的場合下,可選用配有反饋裝置的工業無線遙控器控制液壓機械。即使在能見度較低、環境惡劣的地方,也可以方便控制重型鑿岩機架鑽孔作業。操作員可以選擇最近的地點對位鑽孔,而不必呆在距鑽孔作業點十米以外的鑽孔機的操作台上。無線電控制裝置採用IP65保護標準完全適應在潮濕和含鹽的環境中使用。大大增加了操作的安全性、舒適性和準確性,節約投資,提高了效率;
5、專用機械如:煉鋼廠清渣裝載機,採用工業無線遙控器對裝載機進行遙控改造,在不改變現有手動操作方式的前提下,百分之百模擬原履帶裝載機的機械動力性能和作業功能,達到無人駕駛完成清渣作業的目的。操作員帶著輕巧的發射機,自由選擇最佳的視覺位置,遙控的裝載機在清渣作業中運行自如。遙控裝載機的成功運用消除了以往環境惡劣,視線不清,高溫落渣帶來的事故隱患,使操作人員從惡劣的環境中解脫出來,提高了清渣作業效率、改善冶金工人的工作環境,降低工人的勞動強度;
6、建築塔吊:在歐洲、北美超過60%的建築迴轉式塔吊採用無線遙控方式控制,不僅在設備製造時節省成本(無空中操作台),安全性和可靠性也得到充分保障,提高了施工效率;
7、其它方面:隨著工業無線遙控器技術的發展,在裝載機、調車機車、液壓機械和移動車輛港口裝卸船機等設備中,工業無線遙控器都得到了廣泛套用,市場前景極為廣闊。

學習方法

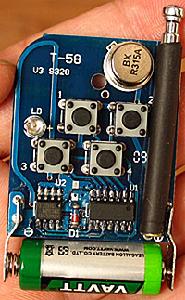

學習型遙控器 山榮電子 SR715學習型遙控器 山榮電子 SR715
學習型遙控器 山榮電子 SR715學習型遙控器 山榮電子 SR715
第一步,清除已有的地址碼
首先我們必須同時按住遙控器上方的兩個B C按鍵,這時LED閃亮一下後熄滅約2秒後LED快閃,這表明原來的地址碼已經清除了,這時短按所有按鍵LED都閃亮一下後熄滅。
第二步,複製其他遙控器的地址碼
將原配遙控器和學習遙控器儘量靠近,同時按住需要複製的按鍵和學習型遙控器的一個按鍵,這款採用最新的閃電學習技術一般只需要1秒就能快速閃爍,這說明這個按鍵的地址碼已經學習成功!遙控器上其他3個按鍵也用同樣的方法進行操作。
我們甚至可以把兩個不同地址碼的遙控器(頻率相同)合併學習到一個自學習遙控器中。需要注意的是有時原配遙控器和學習遙控器在學習時的相互位置很重要,有的可能頭對頭效果比較好,有的可能背靠背效果更好,客戶可以多嘗試學習幾次,看哪一次學習後的遙控距離最遠為佳。
誤操作後的恢復操作:
如果您不小心意外清除了自學習遙控器的地址碼時,您還可以可以同時按下遙控器下方的兩個D A按鍵約2秒後,LED會閃爍3下接下來就開始快速閃爍,這說明被意外清除的地址碼已經被成功復原了。
