紅外接收

紅外接收是指使用紅外接收頭接收紅外線發射管所發出的紅外線，波長在750-1150NM。

工作原理

首先了解一下紅外接收頭，再看紅外接收原理：

紅外接收頭結構

紅外接收頭內部結構

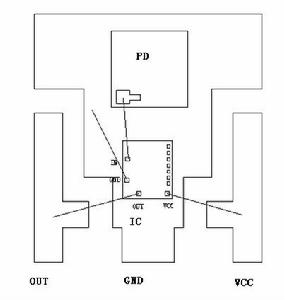

紅外接收頭內部有兩個重要元件，分別是IC和PD。IC是接收頭的處理元件，主要由矽晶和電路組成，是一個高度集成的器件、主要功能有濾波、整形、解碼、放大等功能。PD是光敏二極體，主要功能是接收光信號。結構如下圖：

接收頭工作原理

標準的接收頭套用電路，100歐的電阻是限流電阻，10以上的上拉電阻，電容的作用是濾波。

接收頭套用電路

載波頻率37.9KHZ，脈衝寬度600us左右，根據晶片而定，一般400-600-800.

接收波長：接收頭接收紅外光曲線，接收的範圍是750-1150，在940NM的左右的波長段是接收效果最好的，因此遙控器的發射管波長是940nm。

用途

紅外接收技術廣泛套用在電視，玩具，DVD，VCD，車載音響，風扇，空調，電錶等需要紅外遙控的領域。

紅外接收產品圖片

紅外接收用的產品外形各異，但一般有鼻樑灌膠型和半球壓模型，還有帶鐵殼的，如下圖

紅外接收頭外形
