跑焦

跑焦

跑焦是由於設備本身原因導致的使得預期焦平面未與實際成像焦平面重合的一種不良現象。區別於因對焦系統精度或外部光線等外部因素導致的脫焦,跑焦具有系統性不具有隨機性。

基本信息

產生原因

主流對焦方式有兩種:CMOS對焦和獨立對焦模組對焦

CMOS對焦

採用CMOS對焦的相機主要為無反相機,以及單眼相機的LiveView對焦方式。

對焦原理為:

1、感測器上形成圖像

2、圖像處理器分析圖像得到對焦區域的對比度或者由CMOS內嵌的相位對焦點直接檢測相位差

3、驅動鏡頭調整焦平面

純反差檢測對比度的對焦方式,對焦速度取決於檢測刷新率,刷新率越高對焦速度越快,CMOS檢測相位差的對焦方式對焦速度取決於內嵌相位檢測點的性能,新型的內嵌相位檢測點的CMOS對焦速度非常快。

因為CMOS對焦過程中,成像和對焦檢測為同一光路,不存在光程差,所以不存在跑焦。

跑焦 跑焦
獨立對焦模組
單眼相機普遍採用的對焦方式。

對焦原理為:

1、光線通過稜鏡照射到獨立對焦模組上

2、獨立對焦模組檢測出焦平面偏移量

3、驅動步進電機直接移動到焦平面上去。

獨立對焦模組的對焦方式,其對焦速度和對焦精度取決於獨立對焦模組的性能,高端的獨立對焦模組對焦速度快,精度較高。

但獨立對焦模組的對焦光路獨立於成像光路,一旦兩者出現光程差,就會出現的跑焦問題。

常見的跑焦情況為:

1)機身裝配精度不足,導致成像光路與對焦光路出現誤差(多出現於低端單眼)

2)反光板機械運動後沒有回到原始位置,導致成像光路與對焦光路出現誤差(機械損耗)

3)機械結構老化,磕碰後導致反光板稜鏡,獨立對焦模組偏離原始位置(老化損壞)

跑焦 跑焦

如何測試

如何測試跑焦 如何測試跑焦

當你確定自己的機子有跑焦問題後再去測試。

1、測試跑焦問題,首先要調整好取景器視差,因為有些人認為自己的機子跑焦,拿到維修中心一測,結果人家說沒問題,那就是自己跑焦,而不是機子跑焦。

2、簡單的測試方法是用一排瓶子(最好編號,以幫助記憶),相機與這一排瓶子成30或45度的角度(有些文章講30或45度的測試結果不一樣),對準其中一個,最好是中間略靠前的一個拍照(因為機子的景深是前短後長)。

3、拍照時一定要有三角架,同時用大光圈,反光板預升,減少震動。

4、檢查拍照結果,看與你對準的焦距是否一致。假如你對準的是第4個瓶子,若第3個清楚,那就是向前跑,若第5或更後面的清楚,那就是向後跑。

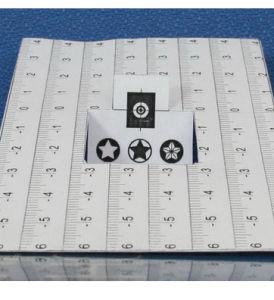

注意瓶子不能太大,否則測不出來。所以,有些文章介紹用測焦尺,那會更準確些。

拍照是有測試卡的,只要焦點對上了。拍出來的要拍照的那個地方是清晰的就是沒有跑焦,要是發現要拍攝的那個點是模糊的,那么就代表跑焦了,這個就需要送去客服檢測。
