記憶體晶片

記憶體晶片,是一種用於儲存信息的電子產品。

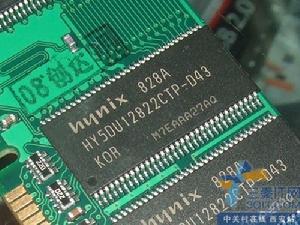

記憶體晶片記憶體晶片
簡單地說:記憶體之所以能存儲資料,就是因為有了這些晶片!
根據品牌的不同,所採用的晶片亦有所區別,具體的識別辦法是:
具體含義解釋:
例:SAMSUNG K4H280838B-TCB0
主要含義:
第1位——晶片功能K,代表是記憶體晶片。
第2位——晶片類型4,代表DRAM。
第3位——晶片的更進一步的類型說明,S代表SDRAM、H代表DDR、G代表SGRAM。
第4、5位——容量和刷新速率,容量相同的記憶體採用不同的刷新速率,也會使用不同的編號。64、62、63、65、66、67、6A代表64Mbit的容量;28、27、2A代表128Mbit的容量;56、55、57、5A代表256Mbit的容量;51代表512Mbit的容量。
第6、7位——數據線引腳個數,08代表8位數據;16代表16位數據;32代表32位數據;64代表64位數據。
第11位——連線“-”。
第14、15位——晶片的速率,如60為6ns;70為 7ns;7B為7.5ns (CL=3);7C為7.5ns (CL=2) ;80為 8ns;10 為10ns (66MHz)。
知道了記憶體顆粒編碼主要數位的含義,拿到一個記憶體條後就非常容易計算出它的容量。例如一條三星DDR記憶體,使用18片SAMSUNG K4H280838B-TCB0顆粒封裝。顆粒編號第4、5位“28”代表該顆粒是128Mbits,第6、7位“08”代表該顆粒是8位數據頻寬,這樣我們可以計算出該記憶體條的容量是128Mbits(兆數位) × 16片/8bits=256MB(兆位元組)。
註:“bit”為“數位”,“B”即位元組“byte”,一個位元組為8位則計算時除以8。關於記憶體容量的計算,文中所舉的例子中有兩種情況:一種是非ECC記憶體,每8片8位數據寬度的顆粒就可以組成一條記憶體;另一種ECC記憶體,在每64位數據之後,還增加了8位的ECC校驗碼。通過校驗碼,可以檢測出記憶體數據中的兩位錯誤,糾正一位錯誤。所以在實際計算容量的過程中,不計算校驗位,具有ECC功能的18片顆粒的記憶體條實際容量按16乘。在購買時也可以據此判定18片或者9片記憶體顆粒貼片的記憶體條是ECC記憶體。
Hynix(Hyundai)現代
現代記憶體的含義:
HY5DV641622AT-36
HY XX X XX XX XX X X X X X XX
1 2 3 4 5 6 7 8 9 10 11 12
1、HY代表是現代的產品
2、記憶體晶片類型:(57=SDRAM,5D=DDR SDRAM);
3、工作電壓:空白=5V,V=3.3V,U=2.5V
4、晶片容量和刷新速率:16=16Mbits、4K Ref;64=64Mbits、8K Ref;65=64Mbits、4K Ref;128=128Mbits、8K Ref;129=128Mbits、4K Ref;256=256Mbits、16K Ref;257=256Mbits、8K Ref
5、代表晶片輸出的數據位寬:40、80、16、32分別代表4位、8位、16位和32位
6、BANK數量:1、2、3分別代表2個、4個和8個Bank,是2的冪次關係
7、I/O界面:1 :SSTL_3、 2 :SSTL_2
8、晶片核心版本:可以為空白或A、B、C、D等字母,越往後代表核心越新
9、代表功耗:L=低功耗晶片,空白=普通晶片
10、記憶體晶片封裝形式:JC=400mil SOJ,TC=400mil TSOP-Ⅱ,TD=13mm TSOP-Ⅱ,TG=16mm TSOP-Ⅱ
11、工作速度:55 :183MHZ、5 :200MHZ、45 :222MHZ、43 :233MHZ、4 :250MHZ、33 :300NHZ、L :DDR200、H :DDR266B、 K :DDR266A
Infineon(億恆
Infineon是德國西門子的一個分公司,目前國內市場上西門子的子公司Infineon生產的記憶體顆粒只有兩種容量:容量為128Mbits的顆粒和容量為256Mbits的顆粒。編號中詳細列出了其記憶體的容量、數據寬度。Infineon的記憶體佇列組織管理模式都是每個顆粒由4個Bank組成。所以其記憶體顆粒型號比較少,辨別也是最容易的。
HYB39S128400即128MB/ 4bits,“128”標識的是該顆粒的容量,後三位標識的是該記憶體數據寬度。其它也是如此,如:HYB39S128800即128MB/8bits;HYB39S128160即128MB/16bits;HYB39S256800即256MB/8bits。
Infineon記憶體顆粒工作速率的表示方法是在其型號最後加一短線,然後標上工作速率。
-7.5——表示該記憶體的工作頻率是133MHz;
-8——表示該記憶體的工作頻率是100MHz。
例如:
1條Kingston的記憶體條,採用16片Infineon的HYB39S128400-7.5的記憶體顆粒生產。其容量計算為: 128Mbits(兆數位)×16片/8=256MB(兆位元組)。
1條Ramaxel的記憶體條,採用8片Infineon的HYB39S128800-7.5的記憶體顆粒生產。其容量計算為: 128Mbits(兆數位) × 8 片/8=128MB(兆位元組)。
KINGMAX、kti
KINGMAX記憶體的說明
Kingmax記憶體都是採用TinyBGA封裝(Tiny ball grid array)。並且該封裝模式是專利產品,所以我們看到採用Kingmax顆粒製作的記憶體條全是該廠自己生產。Kingmax記憶體顆粒有兩種容量:64Mbits和128Mbits。在此可以將每種容量系列的記憶體顆粒型號列表出來。
容量備註:
KSVA44T4A0A——64Mbits,16M地址空間 × 4位數據寬度;
KSV884T4A0A——64Mbits,8M地址空間 × 8位數據寬度;
KSV244T4XXX——128Mbits,32M地址空間 × 4位數據寬度;
KSV684T4XXX——128Mbits,16M地址空間 × 8位數據寬度;
KSV864T4XXX——128Mbits,8M 地址空間 × 16位數據寬度。
Kingmax記憶體的工作速率有四種狀態,是在型號後用短線符號隔開標識記憶體的工作速率:
-7A——PC133 /CL=2;
-7——PC133 /CL=3;
-8A——PC100/ CL=2;
-8——PC100 /CL=3。
例如一條Kingmax記憶體條,採用16片KSV884T4A0A-7A 的記憶體顆粒製造,其容量計算為: 64Mbits(兆數位)×16片/8=128MB(兆位元組)。
Micron(美光)
以MT48LC16M8A2TG-75這個編號來說明美光記憶體的編碼規則。
含義:
MT——Micron的廠商名稱。
48——記憶體的類型。48代表SDRAM;46 代表DDR。
LC——供電電壓。LC代表3V;C 代表5V;V 代表2.5V。
16M8——記憶體顆粒容量為128Mbits,計算方法是:16M(地址)×8位數據寬度。
A2——記憶體核心版本號。
TG——封裝方式,TG即TSOP封裝
-75——記憶體工作速率,-75即133MHz;-65即150MHz。
實例:一條Micron DDR記憶體條,採用18片編號為MT46V32M4-75的顆粒製造。該記憶體支持ECC功能。所以每個Bank是奇數片記憶體顆粒。
其容量計算為:容量32M ×4bit ×16 片/ 8=256MB(兆位元組)。
Winbond(華邦)
含義說明:
W XX XX XX XX
1 2 3 4 5
1、W代表記憶體顆粒是由Winbond生產
2、代表顯存類型:98為SDRAM,94為DDR RAM?
3、代表顆粒的版本號:常見的版本號為B和H;
4、代表封裝,H為TSOP封裝,B為BGA封裝,D為LQFP封裝
5、工作頻率:0:10ns、100MHz;8:8ns、125MHz;Z:7.5ns、133MHz;Y:6.7ns、150MHz;6:6ns、166MHz;5:5ns、200MHz
