BIOS晶片

BIOS晶片

BIOS是Basic Input Output System的縮寫,意思是基本輸入輸出系統,是用於計算機開機過程中各種硬體設備的初始化和檢測的晶片,容量是1M或2M甚至8M。

基本信息

簡介

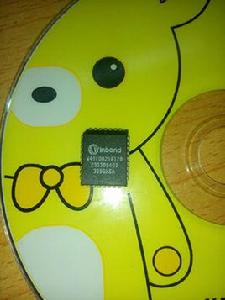

BIOS晶片 BIOS晶片

BIOS程式存放在主機板的一個唯讀存儲器,不需要供電就可保持數據不丟失。

CMOS是BIOS設定的結果,其存放於南橋晶片內集成的存儲器中,需要不間斷供電才能保持其數據不丟失。

特徵

晶片容量

在BIOS ROM晶片的容量方面,現在主機板上常用的Flash ROM的容量一般多為1M或2M一直到8M。在486時代,一般只用512KBits的BIOS ROM,從Pentium級以後就主要採用1M Bits的BIOS ROM了,隨著BIOS的功能越來越多,支持的硬體越來越多,因此程式碼也越來越長,1M Bits的容量使用較少,目前出的主機板上大多採用2M甚至8M Bits的BIOS ROM。

Flash ROM晶片大致分為28、29兩大系列.28系列的FlashROM晶片是雙電壓設計的,它可以在5V的電壓的條件下讀取,而寫入則必須提供12V的電壓。這種晶片的主機板在升級時要開機箱、改跳線設定。29系列的Flash ROM晶片則相對簡單,由於其採用單電壓設計,讀寫都採用5V電壓,因此只動用軟體就可以完成讀寫Firmware的操作。在主機板說明書中,主機板廠商還列出了Flash ROM晶片的容量,其中有1M和2M兩種容量的型號。這裡,“M”的單位是指“Mbit”,1M的Flash ROM晶片實際能存儲的容量為1Mbit=128Kbyte(1Byte=8bit),2M的晶片為256K。以上這些技術參數都可以通過晶片正面的編號來區分,這個編號是嚴格遵循積體電路編號規則來標註的,如:台灣Winbond(華邦)公司的FlashROM晶片,晶片編號為“29C020”。前兩位“29”表明這是一塊5V電壓讀寫的Flash ROM晶片,後面的“020”代表容量為2Mbit。如Intel生產的Flash ROM晶片,它的晶片編號為“28F010”,由此可知該晶片是5V讀、12V寫,容量為1Mbit的Flash ROM晶片。另外現在最新的主機板多用Winbond的W49V002FAP.

晶片封裝

BIOS晶片大多採用DIP(雙列直插)形式的封裝。有的為節省空間,採用了PLCC形式的封裝。筆記本電腦上的BIOS大多採用SOJ封裝。方便更換BIOS晶片。

生產廠商

生產ROM晶片的廠家很多,主要有Winbond、Intel、ATMEL、SST、MXIC等品牌。由於Winbond(華邦)生產BIOS ROM晶片時間較早,與主機板的原始設計相兼容,因而市場占用量較大。Intel公司則在Flash ROM市場始終占領著領導者的地位,其586時代的I28F001BX晶片、I810(815)主機板上的N82802AB晶片,都在BIOS的恢複方面給人留下了深刻的印象。不光主機板上有BIOS,其它設備上如網卡、顯示卡、MODEM、數字相機、硬碟等也有所謂的BIOS,象顯示卡上的BIOS,來完成顯示卡和主機板之間的通訊;硬碟的啟動和使用也需要HDD BIOS來完成。這些外部設備上的BIOS也和主機板的BIOS一樣,採用FLASH ROM作BIOSROM晶片,同樣也可以方便地升級,以修改其缺陷及增強其兼容性。

操作指南

讀懂BIOS的基礎語言

1. CMOS battery failed(CMOS 電池失效)。

原因:說明CMOS 電池的電力已經不足,請更換新的電池。

2. CMOS check sum error-Defaults loaded(CMOS 執行全部檢查時發現錯誤,因此載入預設的系統設定值)。

原因:通常發生這種狀況都是因為電池電力不足所造成,所以不妨先換個電池試試看。如果問題依然存在的話,那就說明 CMOS RAM 可能有問題,最好送回原廠處理。

3. Display switch is set incorrectly(顯示開關配置錯誤)。

原因:較舊型的主機板上有跳線可設定顯示器為單色或彩色,而這個錯誤提示表示主機板上的設定和 BIOS 里的設定不一致,重新設定即可。

4. Press ESC to skip memory test(記憶體檢查,可按ESC鍵跳過)。

原因:如果在 BIOS 內並沒有設定快速加電自檢的話,那么開機就會執行記憶體的測試,如果你不想等待,可按 ESC 鍵跳過或到 BIOS 內開啟 Quick Power On Self Test。

5. HARD DISK initializing 【Please wait a moment...】 (硬碟正在初始化 請等待片刻)。

原因:這種問題在較新的硬碟上根本看不到。但在較舊的硬碟上,其啟動較慢,所以就會出現這個問題。

6. HARD DISK INSTALL FAILURE (硬碟安裝失敗)。

原因:硬碟的電源線、數據線可能未接好或者硬碟跳線不當出錯誤 ( 例如一根數據線上的兩個硬碟都設為 Master 或 Slave。)

7. Secondary slave hard fail (檢測從盤失敗)。

原因:1 CMOS 設定不當(例如沒有從盤但在CMOS里設有從盤) 2 硬碟的電源線、數據線可能未接好或者硬碟跳線設定不當。

8. Hard disk(s) diagnosis fail (執行硬碟診斷時發生錯誤)。

原因:這通常代表硬碟本身的故障。你可以先把硬碟接到另一台電腦上試一下,如果問題一樣,那隻好送修了。

9. Floppy Disk(s) fail 或 Floppy Disk(s) fail(80) 或Floppy Disk(s) fail(40)(無法驅動軟碟機)。

原因:軟碟機的排線是否接錯或鬆脫?電源線有沒有接好?如果這些都沒問題,那買個新的吧。

10. Keyboard error or no keyboard present (鍵盤錯誤或者未接鍵盤)

原因:鍵盤連線線是否插好?連線線是否損壞?

11. Memory test fail (記憶體檢測失敗)

原因:通常是因為記憶體不兼容或故障所導致。

12. Override enable-Defaults loaded ( 當前CMOS設定無法啟動系統,載入 BIOS 預設值以啟動系統)。

原因:可能是你在 BIOS 內的設定並不適合你的電腦 ( 像你的記憶體只能跑100MHz但你讓它跑133MHz ),這時進入 BIOS 設定重新調整即可。

13. Press TAB to show POST screen (按 TAB 鍵 可以切換螢幕顯示)

原因:有一些 OEM 廠商會以自己設計的顯示畫面來取代 BIOS 預設的開機顯示畫面,而此提示就是要告訴使用者可以按TAB來把廠商的自定義畫面和BIOS預設的開機畫面進行切換。

14. Resuming from disk,Press TAB to show POST screen (從硬碟恢復開機,按TAB顯示開機自檢畫面)。

原因:某些主機板的BIOS 提供了 Suspend to disk (掛起到硬碟)的功能,當使用者以 Suspend to disk 的方式來關機時,那么在下次開機時就會顯示此提示訊息。]

15.warning!!! the previous performance of overclocking is failed(警告!超頻失敗!)

原因:基本上是記憶體問題。這裡並不是說記憶體條一定有故障了,存在記憶體條有故障的可能,但大部分是記憶體條的金手指和記憶體槽接觸不良。特別是電腦使用半年以上的客戶,沒有超頻而開機出現“超頻失敗”紅字提示的,記憶體條接觸不良的可能性最大。
