觀屏鏡:觀屏鏡主要用於觀看顯示屏上的左右立體對影像,該方式通過反射鏡,把螢幕上的左右視差影像分別交給左右眼睛,從而實現在普通顯示屏上的3D影像觀看。 雖然所有的立體影像都利用了人類這個兩眼合看能力,但對於影像質量,觀屏鏡方式比其它任何方式都好,可以說是無與倫比。 與觀片器相比,傳統的觀片器是看印刷或感光材料的圖片,這種方式需要耗費紙張或膠片,像源有限,並且不能看動態的影像。

示例圖片:

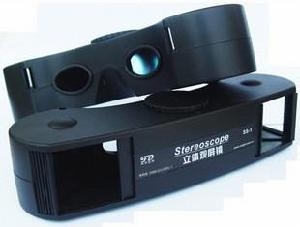

立體觀屏鏡

釋義

觀屏鏡:觀屏鏡主要用於觀看顯示屏上的左右立體對影像,該方式通過反射鏡,把螢幕上的左右視差影像分別交給左右眼睛,從而實現在普通顯示屏上的3D影像觀看。在幾種3D顯示方式中,觀屏鏡方式沒有快門式的閃爍、沒有偏光式的間隔黑線,沒有紅藍方式對眼睛的傷害,沒有這3種方式都存在的亮度損失、像素損失和重影這些缺陷,觀屏鏡方式把兩個面積的像素集中在一個面積上,圖像尤其精細,其圖像質量可以說無與倫比。
與人們生活息息相關的顯示屏有大有小,有電腦的、電視機的、平板電腦的、手機的,針對這些不同大小的螢幕,觀屏鏡做成了系列的3D電影鏡,尤其是具有2560×1600像素的平板電腦,平板電腦電影鏡實現了超高清的巨幕3D影像,為 3D IMAX 走進家庭創造了條件。

優缺點

缺點


由於立體的左右視差影像同時顯示在一個顯示屏上,看到的影像只有半個螢幕大小。該缺點可以用兩個一樣大的顯示器來克服,電腦好一點的顯示卡都支持雙屏顯示

優點


1.保真
該方式在光路上只有兩次平面反射,在所有的光學元件中,只有平面反射鏡保真度最高,它沒有因各光譜折射率不同而造成的色散,也沒有因避不開的諸多因素而造成的變形,它反射率接近100%,幾乎沒有亮度的損失。
2.高清
觀屏鏡方式把兩個面積的像素聚集在一個面積上,所以影像特別精細。因為兩個面積的任何一個像素都能被我們大腦感受,而立體的兩幅視差影像來自觀看物體的不同角度,雖然同一物體,但角度不同就沒有任何的重複。就拿能在最小像素單元上體現的一個針尖來說,雖然微觀的針尖呈球形,不同角度觀看到的都是這個針尖,但觀看的角度不一樣,針尖上的反光是不一樣的。並且,不管是我們人眼的視網膜還是獲取圖像設備的感測器的感光單元,它們都是由點陣組成,是點陣,點與點之間就有盲區,我們兩隻眼睛看同一景物,這隻眼睛的盲區會有另一隻眼睛來彌補,這一點我們在考視力時會有感受。一隻眼看不清的地方,兩眼看就看清了。觀屏鏡方式充分利用了人類天生具有的兩眼合看能力,它可以用兩套影像裝置來實現,它解決了電子速度達不到、感測器製造工藝做不到的超高清影像的問題,它把影像的解析度在現有水平的基礎上再提升1倍,所以影像更加精細。雖然所有的立體影像都利用了人類這個兩眼合看能力,但對於影像質量,觀屏鏡方式比其它任何方式都好,可以說是無與倫比。
3.比較
a. 該方式與類似原理的三棱眼鏡相比,沒有三棱眼鏡的變形和色散問題;
b. 與快門式3D液晶眼鏡相比,3D液晶眼鏡是光閘切換,亮度被遮掉了一半,又被偏光損失了30%以上,而且還存在閃爍,閃爍有切換不準確的“鬼影”(左右圖像串擾,分離度不完整, 左眼能看到本不該看到的右眼殘留影像,產生重影),並且高速切換增加了硬體設備的負擔,會縮短電子器件的使用壽命;
c. 與偏振光方式相比,偏光片對亮度有衰減問題,這對本來亮度就不強的投影影像更加在乎。偏振光不光是對亮度有損失,它的濾光也不徹底,對於投影、雙屏(有一種兩層屏跌在一起和兩屏用半反射重合方式)、隔行(不閃式3D電視機)等偏光方式的立體影像都是一個不可避免的問題;
d. 與互補色的紅籃眼鏡相比,觀屏鏡可以說比互補色的圖像質量提高了很多倍。紅藍方式左圖像取紅色像元,丟棄了綠藍像元,右圖像取綠藍像元,丟棄了紅色像元,圖像損失了一半像素。並且,左圖像的像元要靠右圖像的像元來補充,右圖像的像元要靠左圖像的像元來補充,雖然創意十分巧妙,但左右影像的分離度成了問題。在分離度這個問題上,紅藍方式還有更嚴重的問題,那就是紅藍眼鏡片濾不乾淨的問題,紅鏡片濾不完綠藍,青色鏡片濾不完紅色,都有殘留,使立體影像打打折扣。還有就是這種方式獲取的影像要靠我們大腦去合成,左眼影像要靠右眼來彌補,右眼影像要靠左眼來彌補,這違背了我們人的自然觀看方式,不僅看起來不舒服,還會影響到我們視覺系統的健康;
e. 與光柵方式比,光柵是裸眼方式,雖然裸眼是最理想的觀看方式,但該方式需要的信息量很大,它要求多個角度的視差圖像信息,這對影像的獲取和再現影像的顯示設備都是一個及其困難的問題,實現起來非常麻煩;
f. 與觀片器相比,傳統的觀片器是看印刷或感光材料的圖片,這種方式需要耗費紙張或膠片,像源有限,並且不能看動態的影像。而觀屏鏡利用的是電子顯示設備,動態、靜態影像都可實現。電子顯示沒有耗費,綠色環保,更主要的是它能得到的像源是無窮無盡的,網際網路的存在更加海量了它的像源,這些都是觀片器所做不到的。
