概述

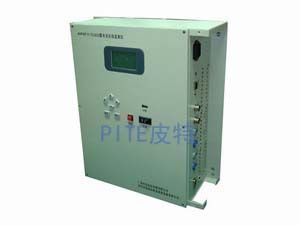

中試高測蓄電池線上監測儀是以蓄電池內阻、蓄電池連線電阻、端電壓、蓄電池組總電壓、蓄電池組總電流和蓄電池組所在環境的溫度為主要監測參數，對電池性能、狀態進行實時監測並且分析電池性能發展趨勢對電池使用壽命作出判斷的線上監測系統。本系統可跟蹤電池的性能均衡性，當發現性能嚴重惡化的故障電池，系統會立即報警，為電池組“精細”維護提供依據。
功能
通過GPRS或乙太網遠程監控方式，套用強大完善PC機系統軟體，可以通過以下功能實時對蓄電池進行管理：
1、定時內阻檢測功能
系統可設定電池內阻的自動定時檢測，最低設定為10分鐘一次。同時也可以上伺服器上對整組電池或單個電池的內阻進行檢測。在測試內阻的同時，電池電壓值也同時測量。
2、電壓巡檢功能
系統可對電池組電壓、電流、正負極溫度、單體電池電壓等參數進行巡檢。巡檢的間隔可設定，最短間隔為20秒。
3、容量監測功能
當電池組進行放電或充電時，電池監測儀自動進行容量測試。可測試各電池和電池組和放電容量和充電容量。同時可以在遠程觀察充電和放電過程。可配合每年的核容放電，
全過程監測放電時電池組電壓和放電電流以及各電池的電壓變化。
4、報警及記錄功能
可對電池組電壓、單體電池電壓、電池內阻、溫度等設定上下限極值。當監測儀檢測到有參數超出設定的上下限,則監測儀可進行聲、光等報警，並把這一事件記錄下來。用戶可及時發現電池組工作狀態的異常.
5、電池質量分析及報表分析功能
B/S結構資料庫管理。
對電池的內阻和電壓進行長期跟綜監測，並可形成每月、每季、每年的監測報表。全面掌握蓄電池的運行維護狀況。
特點
1、特有的內阻測試技術，避免測試中對電池損壞和系統衝擊。
2、線上放電，通過測量電池電壓、電流，計算出放電容量，根據設定放電要求，自動提示用戶結
束放電。
3、具有網報警、簡訊報警和聲光報警功能。
4、可以4路、8路、24路、32路、48路、54路、108路、256路進行擴展。
5、全自動巡檢電池內阻、端電壓，自動記錄監測數據。
6、受控單檢、巡檢電池內阻、端電壓，自動記錄測試數據。
7、自動監測電池組性能均衡性，診斷電池故障，當電池出現故障時可自動報警。
8、自動分析內阻變化趨勢，預測電池壽命。
9、單體電池和電池組性能狀態既可在現場觀測，也可在數據中心觀測。標誌明確，顯示直觀。
10、現場檢測無需人工介入，避免了因人工檢測誤操作引起的短路、觸電我負載斷電風險。
11、全隔離獨立測試迴路，既不受用戶設備干擾，也不影響用戶設備和電池組的正常運行。
12、電池資源管理全面數位化、信息化。
13、電池資源充分利用，省資金、利環保。
技術參數
項目 參數
通訊 RS232/RS485/乙太網/USB
單節電壓 2V0-3V精度0.5﹪rdg±6rdgt
12V0-16V精度0.2﹪rdg±6rdgt
內阻範圍及精度 2V0.00-10.0mΩ12V0.00-100.0mΩ精度0.2﹪rdg±6rdgt
總體電壓範圍 0-300V(更大電壓可定製)
總體電流範圍 0-100A（選配電流感測器）
連線路數 4、8、12、24、32、48、54、108、256路
存儲器 128MFlash
螢幕 128×64的液晶螢幕
尺寸 483×386×185mm
重量 5Kg
