加氣混凝土設備 蒸壓釜 鍋爐
SHX系列低倍率外循環流化床鍋爐結構為雙鍋筒自然循環，爐膛出口配置有高溫旋風分離器，運行穩定效率高。採用耐磨成型磚及耐磨澆築材料製作的旋風喉管耐高溫耐磨損，採用U型返料器，進料量與回料量自動平衡，運行中無需人工調節，工作可靠。爐膛下部水冷壁管及煙窗均加裝防磨裝置，確保受熱面使用壽命。爐膛內部無埋管，不存在埋管磨損問題。流化床爐膛、旋風分離器等部位均採用流化床耐磨成型磚和流化床耐磨澆築料，保證鍋爐長期安全運行。煤種適應廣，煙煤、貧煤、無煙煤、煤矸石、爐渣等均可燃燒，方便用戶。負荷調節比大，可達1:4，適合用戶大範圍變負荷的要求。潔淨燃燒，NOX排放低，可採用直接在爐中添加石灰石達到高效低成本的脫硫，有利於大氣環境的改善。
蒸壓釜鍋爐的分類
1、鍋爐的結構：有橫置式、有縱置式、有立式、有組裝、有散裝等。主要取決於鍋爐的大小不同。2、鍋爐的出力也就是大小，比如說1T、2T等等。
3、鍋爐的工作壓力，也就是常說的幾個壓，比如有：不帶壓的、有微壓的、有低壓、中壓、高壓、超高壓等等，通常在最顯眼的地方都有塊銘牌，上面注了相應的參數。
4、鍋爐使用的燃料，這也是決定鍋爐的結構原因，比如：天燃氣、城市煤氣、液化氣、昭氣、輕重油、有煙煤、無煙煤等等。
加氣混凝土設備 蒸壓釜 鍋爐的技術參數
參數/數據/型號 | ★SHL20-1.57-A II SHL20-2.45-A II | ★SHL25-1.25-A II SHL25-1.6-A II | ★SHL35-1.6-A II |
額定蒸發量 | t/h | 20 | 25 |
額定工作壓力 | Mpa | 1.6 | 1.6 |
額定蒸汽溫度 | ℃ | 203 | 204 |
額定給水溫度 | ℃ | 105 | 105 |
鍋爐受熱面積 | 輻射受熱管 | m2 | 107.86 |
對流管束 | m2 | 215.7 | 235.32 |
省煤器 | m2 | 198.7 | 230.68 |
空氣預熱器 | m2 | 410 | 409.43 |
爐排有效面積 | m2 | 22.19 | 24.893 |
適用燃料 | 設計煤種 | II類煙煤 | |
套用基低位發熱值 | kj/kg | 17693 | 17693 |
鍋爐燃料消耗量 | kg/h | 3500 | 4397 |
鍋爐熱效率 | % | 80.24 | 80.1 |
熱空氣溫度 | ℃ | 150 | 127 |
排煙溫度 | t | 160 | 159 |
鍋爐安裝後主機外形尺寸（長×寬×高） | m | 13.15×8.4×12.2 | 13.15×8.8×12.5 |

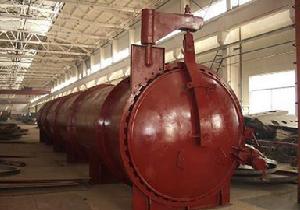

蒸壓釜結構特點
蒸壓釜結構形式為鋼製臥式筒型設計,整個釜體全部採用 16MnR 鋼板卷制而成,釜體法蘭、釜蓋法蘭均採用整體 16Mn 鍛件加工而成.受壓部件焊縫均按 GB150-1998 《鋼製壓力容器》等行業標準進行嚴格的 X 光無損檢測和熱處理.釜門密封採用專業廠家生產的進口橡膠密封圈,安裝簡單,密封性好,使用壽命長.釜體支座針對不同部位,設定有固定支座,活動支座,端部支座三種形式.較好地適應了釜體的熱脹冷縮,保證了蒸壓釜的正常工作和使用壽命.蒸壓釜的安裝與維護：
機器的維護保養是一項極其重要的經常性的工作，它應與極其的操作和檢修等密切配合，應有專職人員進行值班檢查．一.機器的維護:
1、軸承破碎機的軸承擔負機器的全部負荷，所以良好的潤滑對軸承壽命有很大的關係，它直接影響到機器的使用壽命和運轉率，因而要求注入的潤滑油必須清潔，密封必須良好，本機器的主要注油處（1）轉動承（2）軋輥軸承（3）所有齒輪（4）活動軸承、滑動平面.
2、新安裝的輪箍容易發生鬆動必須經常進行檢查．
3、注意機器各部位的工作是否正常．
4、注意檢查易磨損件的磨損程度，隨時注意更換被磨損的零件．
5、放活動裝置的底架平面，應出去灰塵等物以免機器遇到不能破碎的物料時活動軸承不能在底架上移動，以致發生嚴重事故．
6、軸承油溫升高，應立即停車檢查原因加以消除。
7、轉動齒輪在運轉時若有衝擊聲應立即停車檢查，並消除
二.安裝試車:
1、該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。
2、安裝時應注意主機體與水平的垂直。
3、安裝後檢查各部位螺栓有無鬆動及主機倉門是否緊固，如有請進行緊固。
4、按設備的動力配置電源線和控制開關。
5、檢查完畢，進行空負荷試車，試車正常即可進行生產。
