草坪燈

草坪燈

草坪燈的設計主要以外型和柔和的燈光為城市綠地景觀增添安全與美麗,並且普遍具有安裝方便、裝飾性強等特點,可用於公園、花園別墅、廣場綠化、等場所的綠化帶的裝飾性照明。

發展史:

1879年,美國愛迪生成功地把白熾燈泡的壽命延長到了40小時以上。1910年,美國的庫利廳用鎢絲做燈絲,發明了鎢絲燈泡
1913年,美國的蘭米爾在玻殼裡充入氣體以防止燈絲蒸發,發明了充氣鎢絲燈泡。

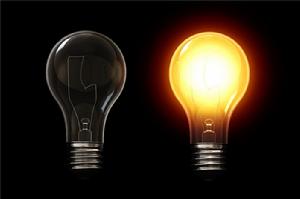

白熾燈泡
1925年,日本的不破橘三發明了內壁磨砂燈泡
1932年,日本的三浦順一發明了雙螺鏇鎢絲燈泡
從此人類從未停止過對光的追求,不久人們發現,人類不僅在室內需
照明以滿足自己的生活起居,在戶外每當夜幕降臨,為了延長戶外的活動時間,同樣也需要照明,就這樣路燈孕育而生。隨著人類的文明與進步,進入到20世紀70年代,人們發現路燈的挑壁式安裝不僅占用空間資源,而且草坪燈懸掛於頭頂不但使人感到壓抑,並且有安全隱患,而且無法滿足特定空間的安裝和照明要求
就這樣草坪燈誕生了。
草坪燈發展到20世紀90年代被廣泛運用於城市慢車道、窄車道、居民小區、旅遊景區、公園、廣場、私家花園、庭院走廊等公共場所的道路單側或倆冊用來道路照明、提高人們夜間出行的安全性用來增加人們戶外活動的時間、提高生命財產的安全。 它還可以改變人們的心情、提高人的情緒、並且能夠改變人的觀念、創造一個明暗相間的調色板般的夜晚。 白天草坪燈可以點綴城市風景、夜晚、草坪燈具既能提供必要的照明及生活便利,增加居民安全感,又能突顯城市亮點、演繹亮麗風格,以至於沿用至今已經發展為成熟的產業鏈。

功能介紹:

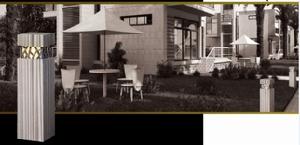

草坪燈
草坪燈發展到20世紀90年代,被廣泛運用於城市慢車道、窄車道、居民小區、旅遊景區、公園、廣場、私家花園、庭院走廊等公共場所的道路單側或倆冊用來道路照明,提高人們夜間出行的安全性用來增加人們戶外活動的時間,提高生命財產的安全。它還可以改變人們的心情,提高人的情緒,並且能夠改變人的觀念,創造一個明暗相間的調色板般的夜晚。白天,草坪燈可以點綴城市風景;夜晚,草坪燈具既能提供必要的照明及生活便利,增加居民安全感,又能突顯城市亮點,演繹亮麗風格,以至於沿用至今,已經發展為成熟的產業鏈

種類介紹:

草坪燈發展至今,根據使用環境和設計風格的不同,衍生出不同的種類,分為:歐式草坪燈、現代草坪燈、古典草坪燈、防盜草坪燈、景觀草坪燈、LED草坪燈六大類。

歐式草坪燈:

其設計風格多採用歐洲國家的一些歐式藝術元素,加以抽象的表現形式。

現代草坪燈:

其設計風格多採用現代的藝術元素,採用簡約式的手法表現,

古典草坪燈:

其設計多採用中國古典元素,加以運用和改型,如:宮燈。
這三種類型的草坪燈,代表著不同的風格,也是大多數生產廠家為了迎合城市建築物的設計風格,衍生而成。

防盜草坪燈:

其設計是為了杜絕社會上某些犯罪團伙偷盜草坪燈販賣等現象,防盜草坪燈多採用高分子複合材料製作而成,其強度和腐蝕性略高於鋼和鋁,但是其價格昂貴。

景觀草坪燈:

景觀草坪燈其設計多以景觀裝飾為主,照明功能為輔。多以假山、植物等為主要設計元素。

LED草坪燈:

當前多數草坪燈選用led作為光源,led壽命長,可以到達100000小時上面,使用電壓低,套用在太陽能草坪燈上非常得當。特別是led技能已經實現了其要害性突破,並且其特性在已往5年中有很大地提高。同時性價比也有較大地提高。led由低壓直流供電,其光源控制成本低,調治明暗,頻仍開關都是大概的,並且不會對led的性能產生不良影響。控制顏色,變革光的散布,產生動態幻夢都是大概的,因此它特別適合在太陽能草坪燈上套用。它有許多其固有的特性,套用時要是不留意就會造成不良結果。不過當前在市場上販賣led的發光效率僅能到達15lm/w,只能到達三色基色高效節能燈 1/3。
從成本上看,當前生產每lm的成本:三子鎮色基色高效節能燈(含電流器)0.022元,2002年f5mm白光led成本為 1.9~3.0元,當前生產每lm的成本高,相差懸殊。從套用壽命上看,三色基色高效節能燈(含電子鎮流器)的壽命可以到達6000小時,led可以到達100000小時上面,從外貌上看,led壽命是三色基色高效節能燈(含電子鎮流器)的幾十倍,不過實際並非云云。
太陽能草坪燈大多數接納超高亮白光led,它在20ma下超高亮白光led光通維持率到達初始強度50%的時間(壽命)不到10000小時,復旦大學電光源所曾經證明白上述論點。這就是說,當前在許多環境下led並非是最好的太陽能草坪燈光源,除非它是低檔,套用年限僅1~2年的太陽能草坪燈,大概是1w以下的太陽能草坪燈。對付1w 上面的太陽能草坪燈,最好套用三色基色高效節能燈。當前有一些太陽能草坪燈用30~40隻超高亮白光led,輸入功率2w上面,在這種環境下,要是使要是用三色基色高效節能燈,代價只是led的1/10,光通量為原來的4倍,現在已經研製告成2~10w的低壓直流三色基色高效節能燈,壽命可以到達6000 小時。
根據上述分析,大家認為有調治明暗、頻仍開關成果的1w以下的小功率太陽能草坪燈,一樣平常應該套用led作為光源。不過在套用超高亮白光led時特意要留意光通維持率問題,否則容易導致變亂。對付功率較大的太陽能草坪燈,當前套用三色基色高效節能燈比力合理。這裡要強調的是,上面結論僅僅是當前地分析,當led技能水平提高以後,代價降落,上面結論必要變革。
對付太陽能草坪燈,從可靠性、性能代價比、色溫,和發光效率幾個方面綜合思量,大家認為理想的光源當前應該是三色基色高效節能燈。

各構件詳細介紹:

草坪燈主要由5大構件構成,分別是:

1、光源:

光源是所有照明產品的重要組成部分,根據不同的照度要求,可以選擇不同品牌、不同類型的光源,常用的光源有:白熾燈節能燈、以及新型LED光源。
節能燈、白熾燈泡

2、燈具:

80%以上的反射器,透光率90%以上的透光罩,較高的IP等級防止蚊蟲以及雨水的滲透,還要具有合理的配光燈罩和內部結構以防止眩光影響行人和車輛的安全。、裁線2、焊燈珠3、做燈板4、測燈板5、塗導熱矽脂6、固定燈板7、焊接導線8、固定反光罩9、裝玻璃罩10、裝堵頭11、連線電源線12、測試、老化13、檢驗、貼標籤14、裝箱、入庫。
草坪燈燈桿主要材質有:等徑鋼管、異性鋼管、等徑鋁管、鑄鋁草坪燈、鋁合金草坪燈。常用的直徑有,?60、?76、?89、?100、?114、?140、?165,根據高度和所用場所的不同,所選材料厚度分為:壁厚2.5、壁厚3.0、壁厚3.5。(以上為常規尺寸)
生產流程:1、下料2、折彎3、焊接4、修補打磨5、整形6、齊頭7、裝底板8、焊底板9、開門10、焊門條11、電器條12、鎖底13、彎叉14、鍍鋅15、噴塑16、檢驗17、發貨

草坪燈生產詳細步驟:

1. 下料剪下
1.1 剪下前首先調整好裁條機的斜度與所需縱剪刀尺相符。
1.2 定好鋼板擺放位置,保證余料的最大尺寸,使余料能利用。
1.3 長度尺寸由開平時保證,寬底尺寸要求≤±2mm高桿下料尺寸公差每節桿大頭取正公差;一般:0-2m。小頭取負公差,-2-0mm尺寸調整好以後,由裁調機、自動切割機完成。
1.4 設備方面:開料應檢查滾剪設備的運行情況,清除軌道上的雜物,保持設備的良好運行狀態。
2. 折彎。折彎是燈桿生產中最關鍵的一道工序,折彎的好壞,直接影響燈桿的質量而且折彎成形後無法修補的。具體注意如下:
2.1 折彎前:首先清除板料的割渣,保證折彎時無割渣壓傷模具。
2.2 檢查板料的長度、寬度和直度,不直度≤1/1000,如不直度達到要求,修正,特別是多邊形桿一定要保證不直度。
2.3 調大折彎機折彎深度,確定板料擺放位置。
2.4 在板料上正確劃線,誤差:≤±1mm。
2.5 正確對線,正確折彎,使管縫達到最小,同時兩條邊高底不大於5mm。
3. 焊接。焊接時對摺彎後的管縫進行直縫焊接。焊接採用埋弧焊自動焊接,主要是焊工應有較多的責任性,焊接時應隨時調整焊接的位置,保證焊縫直線度。
4. 修補打磨。修補打磨是對自動焊接後的管坯缺陷進行修補。修補人員應該逐根檢查,發現有缺陷的地方進行補,補焊完成後,再進行修磨,修磨的接處與自動焊縫基本相同。
5. 整形。整形工序包括燈桿的調直及坯桿兩頭的整圓及多邊形對角線尺寸,一般公差:<±2mm。坯桿直線度誤差不超過:≤±1.5/1000。
6. 齊頭。齊頭工序是把彎成的管坯兩端修平,保證管口與中心線垂直,不存在角度及高度不平,同時修平後,進行端面磨光。
7. 裝底板。點焊底法蘭和筋板,關鍵是保證底法蘭與燈直中心線垂直,筋板與底法蘭垂直,同時與燈直母線平線。
8. 焊底法蘭及筋板。焊接要求參照國家標準的焊接工藝,保證焊接質量焊接縫要美觀,沒有氣孔、夾渣。
9. 開門。本工序在工作過程中,必須膽大心細(1)首先要看清圖紙確定門的方向,然後按照圖紙尺寸定位。尺寸包括:上下、左右,及門框尺寸大小,等離子切割時要心細,保證割縫一直線,同時割下的門板與燈桿配號用電焊燒字。
10. 焊門條、電器條、鎖座。焊門條時20mm寬的門條,伸出8-10mm位置放下,特別是點焊時門條應緊貼燈桿,焊接要牢固。焊電器條及鎖座,主要是按照圖紙定好位置,鎖座焊在門中間,誤差≤±2mm,保持上面水平,不能超過燈桿。
11. 彎叉。彎叉工序與開門有相同性質,應該膽大心細。首先注意門的方向,第二注意起彎點,第三燈叉角度,牽引速度不能忽快忽慢,確促成品率100%。
12. 鍍鋅。鍍鋅好壞直接影響燈桿的質量,鍍鋅要求按國家標準執行鍍鋅,鍍後表面光滑、無色差,不能有流掛,流掛嚴重的燈桿必須生重新返鍍。
13. 噴塑。噴塑的目的是一是為了美觀,二是為了防腐蝕
13.1 打磨:將鍍鋅桿表面用拋光砂輪磨平,保證燈桿表面光滑,平整。
13.2 調直:將打磨後的燈桿校直及口形的整形,燈桿不直度必須達到1/1000,口徑要求:小桿≤±1mm;高桿≤±2mm。
13.3 裝門板
13.3.1 把所有門板進行鍍鋅後的處理,處理包括掛鋅、漏鋅及鎖孔中的存鋅。
13.3.2 鑽螺絲孔時必須電鑽與門板垂直,門板四周間隙想等,門板平復。
13.3.3 螺絲固定後,門板不能有鬆動,固定必須牢固以防運輸途中脫落。
13.3.4 噴塑粉:將裝好門的燈桿進噴房,根據生產計畫單要求塑粉顏色噴塑,然後進烘房,烘房溫度及保溫時間必須嚴格按各塑粉要求,以保證塑粉的附著力和光潔度等質量要求。
14. 出廠檢驗。由厂部質檢員進行出廠檢驗,出廠檢驗員必須按照燈桿檢驗的項目逐項檢驗,檢驗員必須進行記錄同時存檔,質檢員簽字後方可發貨。
15. 包紮,發貨。
15.1 包紮根據客戶需要進行包紮
15.2 發貨前由倉庫,會同財務辦好發貨前的一切手續。根據契約約定進行對產品的數量、重量、金額進行結算,由財務開出發貨單後方可進行發貨,門衛憑出門證方可出門。
4、法蘭盤和基礎預埋件:
法蘭盤是草坪燈與地面安裝的重要構件。草坪燈安裝方法:安裝草坪燈前,需要根據廠家提供的標準法蘭盤尺寸,使用M16或M20(常用規格)螺桿焊接成基礎籠,然後在安裝地點,經行挖掘合適尺寸的坑洞,把基礎籠放置其中,水平矯正後,使用水泥混凝土澆灌以固定基礎籠,3-7日後水泥混凝土充分凝固,即可安裝草坪燈。(注意:草坪燈基礎澆築時需要把預埋的管線引出)。
安裝步驟:
安裝草坪燈時,打開包裝,檢查草坪燈的完整性,參照產品說明書,進行組裝和接線,一般步驟為:打開燈殼,安裝光源及配套電器(電器接線參照電器說明書),把引出線由穿線孔引出至燈桿底部,然後把燈頭與燈桿連結,注意擰緊緊固螺絲,然後把草坪燈法蘭與基礎預埋件螺桿對齊,垂直站立。然後使用螺母或墊平找平後即可擰緊安裝螺母。
草坪燈電路接線:
草坪燈安裝結束後即可參照說明樹和電工規範經行接線工作,需要注意的是,安裝接線需要接地,一般草坪燈都會預留接地端子,以用來接地,杜絕安全隱患。

常見故障:

常見的故障有兩類:一類是高阻故障;另一類是低阻故障。所謂高阻故障,即電纜被燒斷,儀表測量電阻較大,或相間或對地出現絕緣下降,但有一定的阻值;所謂低阻故障,即導線短接或對地完全短接,電流增大,送電出現跳閘現象。這兩種故障及其頻繁出現對草坪燈正常使用構成了威脅。因此,必須充分重視,找準原因和對策。
草坪燈故障的主要原因
1、施工質量差
因為施工質量引起的故障所占比重較大。主要表現:一是電纜溝的深度不夠,鋪砂蓋磚沒有按標準進行施工;二是過道管的製作和安裝不符合要求,兩端沒有按標準做成嗽叭口;三是鋪裝電纜時在地上拖著走;四是基礎的預埋管不按標準要求施工,主要是預埋管過細,再加上一定的彎度,穿電纜時相當困難,在基礎底部出現“死彎”情況;五是線鼻子壓接和絕緣包纏厚度不夠,經過長時間運行就會相間短路。
2、材料不過關
從近幾年處理的故障情況來看,材料質量低也有很大因素。主要表現是:導線含鋁少,導線比較硬,絕緣層薄。這種情況近幾年較為普遍。
3、配套工程質量不過硬
草坪燈電纜一般鋪在綠化帶上。人行道施工質量差,地面下沉,使電纜受力變形,導致電纜鎧裝。特別是東北地區處於高寒地帶,冬季到來,使電纜和土質形成一個整體,地面一旦出現沉降,就會在草坪燈基礎底部被拉傷,而到夏季雨水多時,就會在基礎根部燒斷。
4、設計不合理
一方面是超負荷運行。隨著城市建設的不斷發展,草坪燈也不斷延伸,新建草坪燈時往往離哪個草坪燈近,就接到哪個迴路,加之近幾年廣告事業發展很快,廣告的負荷也都相應接在草坪燈上,使草坪燈的負荷過大,電纜過熱,線鼻子過熱,絕緣降低,出現接地短路等情況;另一方面是,燈桿設計時只考慮燈桿的自身情況,忽視電纜頭的空間,電纜頭包纏好以後,多數是連門都關不上,有時電纜長度不夠,接頭製作不符合要求,這也是引起故障的因素。

保護措施:

1、加強對維修人員的培訓
一方面城市草坪燈與市民生活息息相關,它運行的好壞直接影響黨和政府的形象,必須通過教育提高維修人員對草坪燈維修工作的認識,增強責任感。另一方面隨著城市草坪燈科技進步的加快,新技術的大量運用,需要維修人員不斷進行維修專業知識的更新,適應工作需要。
2、加快維修裝備的更新
城市的擴大,草坪燈數量和服務區域的增加,使維修人員工作量大增,在不增加人員情況下,必須要不斷通過改進、更新維修裝備,提高工作效率。
3、實行維修目標責任制
在劃定草坪燈管理區域的基礎上,層層落實維修責任制實行定人、定崗、定責,要做到定期巡檢,定期維修,哪兒出現問題就查找誰的責任。
4、加強執法查處力度
一方面加快制定草坪燈管理方面的規範性檔案,為依法管理創造條件;另一方面,聯合城管部門加大對草坪燈執法力度,嚴肅查處破壞草坪燈設施行為,確保草坪燈設施正常運行。
