自來水錶是用來計量用水量的一種計量工具,一般分為機械式和電子式兩種。套筒側面有上下兩排圓孔,孔的位置恰好與殼體的上下環室對著,顯然,下排是進水孔,上排是出水孔。葉輪的軸垂直向上到達中層,軸上面有個小齒輪,用它和“十進制數齒輪”嚙合,達到累計轉數的目的。我們現在雖已經進入21世紀了,但這種機械水錶憑藉其簡單價廉,能在潮濕環境裡長期使用而無需維修,而且不用電源,停電也不影響工作的優點依然會為我們長期服務。

簡介

大家一定都見過自家自來水管上的水錶吧,在水錶的錶盤上有沿圓弧排列著的好幾個小指針,中央有個紅色的小三角形,當龍頭擰開有水在流動時,這個小紅三角就轉動起來。至於那些小指針,無論水流不流都幾乎紋絲不動。標度盤上還寫著“m3”的字樣,即立方米的意思。那就是說,這個表的讀數的單位是立方米。因為每一立方米的水恰好是一噸重,讀數直接就是噸數,因此水費可以方便地按用水總量的讀數(噸數)計算出。

工作原理

那么水錶的工作原理是什麼呢?實際上很簡單,因為水錶的殼體是固定的,其內部的體積是固定的,而水是流動的,它推動一個葉輪鏇轉,每當葉輪鏇轉一圈,就有一恆定體積的水流過。因此,只要把葉輪鏇轉的圈數累計下來,乘以這一恆定體積,就可以得到流過的總的水量。

結構

自來水錶自來水錶

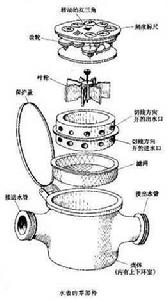

原理我們已經清楚了,那么來具體看看水錶的裡面是什麼樣吧,因為為了防止用戶作弊,蓋子上有鉛封,不允許打開。我們只有看看如圖所示拆開的零部件吧。

水錶的內部結構從外向里可分為殼體、套筒、內芯三大件。殼體是生鐵鑄成的,水從進水口出來之後通過殼體的下部環形空間,這裡叫做“下環室”。在這個環形空間的上面有“上環室”和出水口相通。套筒的底部有個帶有小孔的過濾網,濾出水中的雜物。套筒側面有上下兩排圓孔,孔的位置恰好與殼體的上下環室對著,顯然,下排是進水孔,上排是出水孔。特別值得注意的是,這兩排孔都是沿圓的切線方向斜著打的,它的工作如動畫所示。注意上下兩排孔的方向相反。水從下排孔沿切線方向流進去,勢必形成鏇轉的水流,這對於水錶的工作是十分重要的。

再來看看內芯,內芯又分為上、中、下三層,我們從玻璃窗看到的是上層,只有指針和刻度盤。其實最關鍵的是下層,這裡面有個塑膠輪,輪邊上有許多塑膠葉片,叫做“葉輪”。

葉輪所處的位置正好在套管下層孔所形成的鏇轉流里,水流衝擊輪周的葉片,產生轉矩,使葉輪鏇轉起來。龍頭開得越大,水流越急,葉輪就轉得越快。

葉輪的軸垂直向上到達中層,軸上面有個小齒輪,用它和“十進制數齒輪”嚙合,達到累計轉數的目的。“十進制數齒輪”的作用是每當個位數齒輪轉十圈,十位數齒輪就轉一圈。換句話說,個位數齒輪轉一圈,十位數齒輪就轉十分之一圈。個位數齒輪是主動者,靠它來帶動十位數齒輪。實際上每一級十進位用兩對齒輪完成,以使轉動方向一致,其中一對傳動比是9:30,另一對是10:30,這兩對串聯在一起,總的傳動比就是這兩個的乘積,即0.099999,完全可以近似為0.1。

照這樣計算,如果要讀七位數(小數點前讀四位是黑刻度,小數點後讀三位是紅刻度),就得用12對齒輪。再加上別的一些用途,在這箇中層小小的空間要擠進18根軸和34個齒輪,也可算是高密度安裝了。真沒想到,一個自來水錶里居然還有這么多齒輪呢!

水錶普及歷程

我們現在雖已經進入21世紀了,但這種機械水錶憑藉其簡單價廉,能在潮濕環境裡長期使用而無需維修,而且不用電源,停電也不影響工作的優點依然會為我們長期服務。電子技術的自來水錶雖已出現,但是要普及到我們尋常百姓家還需要相當長的時間。
