美國M60A1坦克火控系統

美國M60A1坦克火控系統

美國M60A1坦克火控系統比M60坦克火控系統有很大改進,主要是用M16機電模擬式計算機代替了原來的M13A1D機械式計算機。至70年代還在不斷改進,包括安裝固態混合(模擬和數字)式計算機和雷射測距儀,用來改裝一部分M60A1坦克。

基本信息

國別:美國
名稱:M60A1坦克火控系統(M60A1 Tank Fire control System)
研製單位:法蘭克福兵工廠(Frankford Arsenal,US)
生產單位:法蘭克福兵工廠(Frankford Arsenal,US)
現狀:完成生產
裝備情況:M60A1坦克

概述

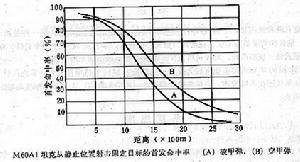

美國M60A1坦克火控系統首發命中率曲線圖美國M60A1坦克火控系統首發命中率曲線圖

M60A1坦克有兩種提高型,一種是1972年增加火炮穩定系統的M60A1,另一種是被動型(Passive)M60A1,車長、炮長和駕駛員都增設了被動式(微光)夜視儀,車長用M36E1型車長晝/夜瞄準鏡,炮長用M35E1型潛望式晝/夜瞄準鏡,駕駛員用AN/VVS-2型駕駛員微光潛望鏡

該火控系統比M60坦克火控系統有較大改進,主要是用M16型機電模擬式計算機代替了M13型機械式計算機。至70年代還在不斷改進,包括安裝固態混合(模擬和數字)式計算機和雷射測距儀,用來改裝一部分M60A1坦克。

系統組成

觀瞄設備

M17A1或M17C型合像式光學測距儀:該測距儀與車長瞄準鏡的分劃機械連線,供車長測量目標距離用,測距範圍為500~4400m,放大倍率為10×,視場為4°。

M31型潛望式炮長瞄準:為了能在夜間使用,可用M32型主動紅外或M35E1型微光潛望式瞄準鏡代替。

M34C型車長瞄準鏡:為了能在夜間使用,可用M36型主動紅外潛望式瞄準鏡或M36E1型微光潛望式瞄準鏡代替。

M16型機電模擬式彈道計算機分系統

由計算裝置、輸入裝置、輸出裝置、歸零控制裝置、炮長控制裝置、車長控制裝置等部分組成。

計算裝置:系彈道計算機的中心裝置,用來計算瞄準線總的高低修正和方位修正信號。

輸入裝置:系目標距離輸入裝置,由4個距離函式發生網路電位計組成,3個網路產生彈道修正的模擬電壓信號,模擬瞄準角乘傾斜角的餘弦、瞄準角乘傾斜角的正弦以及瞄準角乘彈丸偏流的修正;第四個網路產生模擬視差修正的電壓信號。

輸出裝置:系用來將計算機輸出的高低解算信號轉變成機械軸的轉動,驅動瞄準鏡的分劃和火炮液壓隨動系統的瞄準角執行機構。

炮長、車長控制裝置:系兩個相同的裝置,分別供炮長和車長選擇4種不同的彈種用。

M16型彈道計算機可以修正由定起角、車體傾斜、炮膛磨損、垂直視差、炮管下垂、距離和彈種諸因素產生的垂直誤差以及由水平視差、車體傾斜等因素產生的水平誤差。該計算機是一種機電模擬式計算機,採用具有10個抽頭的電位計來分段模擬距離和高低角的關係,將這種關係近似地用10條直線段表示。模擬任一種彈種所需要的電位計以插入裝配件的形式封裝,當使用新彈種時模擬新彈種的彈道所需的電位計能很容易地製造和安裝。

彈道修正感測器

傾斜裝置:該裝置為一懸掛的鋁擺,利用兩塊永久磁鐵來阻尼鋁擺的振動,用來產生模擬炮耳軸傾角的正弦和餘弦電壓信號。

等效全裝藥開關裝置:系用來補償炮膛的磨損,將火炮每射擊一次的信號與彈種信息結合起來,其累計信息就相當於炮膛磨損量。

火炮穩定和控制系統

M60A1坦克中使用卡迪拉克·蓋奇公司(Cadillac Gage Co.)生產的電液式雙向炮控穩定系統,其高低向和方位向的最低速度都可達到0.3mrad/s。

輔助武器

車長指揮塔上裝有1挺12.7mm M85式高射機槍,機槍隨指揮塔一起旋轉,俯仰範圍為-15°~+60°,車長在指揮塔內瞄準和射擊。機槍有兩種射速,1050發/min和400發/min,分別用於對付低空飛機和地面軟目標,配備M2型普通彈。

主炮左側安裝1挺7.62mm M73式並列機槍,1978年已改裝M240式機槍(巴西稱為MAG-58式),用M13型100發的金屬彈鏈供彈,並隨車備有陸地用的M132型三角槍架。1977年M60A1坦克加裝了M239型煙幕彈-榴彈發射器,炮塔兩側各6個。

原理特點

美國M60A1坦克火控系統用合像式光學測距儀測量目標距離,測量誤差隨距離的增大而增加,並且當能見度差時不能使用,只能依靠車長估測距離,發射1發彈來作校射修正,不容易完成快速、精確射擊的任務。該火控系統未配備目標角速度感測器,因此只適合射擊固定目標。
