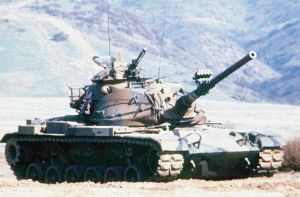

M60坦克
M60坦克是在M48A2坦克基礎上研製而成的主戰坦克，1956年開始研製，研製代號為XM60。1957年夏天用M48坦克試驗了準備作為XM60坦克動力的AVDS-1790-P型柴油機。3輛新型動力裝置試驗車稱為M48A2E1。
美國M-60系列主戰坦克1959年3月M60坦克定型，1959年6月首批生產契約(180輛)簽訂，由克萊斯勒公司的德拉瓦防務工廠製造。從1960年開始M60坦克改在該公司的底特律坦克工廠生產。該坦克於1960年列入美軍裝備，與M48A2坦克相比，主要是採用了新的105mm火炮、改進型火控系統和柴油機等，火力加強，最大行程大為提高。
M60A1
M60A1是該坦克的第一種改進車型，研製代號為M60E1，底盤與M60基本相同，主要改進是採用了尖鼻狀新炮塔，後來又安裝了火炮雙向穩定器(1972年)和潛渡設備(1977年)等，於1962年開始生產並裝備部隊。在60年代和70年代初，生產率一直很低，1973年中東戰爭以後，由於陸軍坦克庫存量很少和向以色列提供所需坦克，陸軍開始努力增加M60A1坦克生產，月產量逐年增加，1978年10月月產量高達129輛。1980年5月完成最後M60A1坦克生產，從此開始生產M60A3坦克，到1985年5月M60系列坦克生產達15000多輛。1982年3月克萊斯勒將它的坦克廠以3.485億美元賣給了通用動力(GeneralDynamics)公司，從此以後，底特律坦克廠被通用動力公司地面系統(GDLS)分部接管。1985年通用動力公司又為出口埃及和沙烏地阿拉伯共製造了167輛M60A3坦克。
在M60A1的生產過程中，該坦克經歷了不斷的產品改進，此外還利用大修機會對M60進行了相應的部件改裝，但仍稱M60A1。
一、總體布置
該系列坦克是傳統的炮塔型主戰坦克，分為車體和炮塔兩部分。
美國M-60系列主戰坦克M60A1車體用鑄造部件和鍛造車底板焊接而成，分為前部駕駛艙、中部戰鬥艙和後部動力艙3個艙，動力艙和戰鬥艙用防火隔板分開。
駕駛員位於車前中央，駕駛艙有單扇艙蓋。駕駛員前面裝有3具M27前視潛望鏡，艙蓋中央支架上可裝1具M24主動紅外潛望鏡用於夜間駕駛，目前M24潛望鏡已改換成AN/VVS-2微光潛望鏡。在駕駛艙底板上開有安全門。
整體式鑄造炮塔位於車體中央，M60A1/A2/A3型車炮塔前部較尖，採用了細長的防盾，外部後方有儲物筐籃。裝填手位於炮塔內火炮左側，車長和炮長居右側，裝填手配有1具可360°旋轉的M37潛望鏡，M19車長指揮塔可手動旋轉360°，指揮塔四周裝有8具周視觀察鏡。
此外，坦克乘員艙內還裝有加溫器。潛渡時，要在車長指揮塔上架設2.4m高的潛渡通氣筒。在坦克車體前部可以安裝M9推土鏟，用於準備發射陣地或清理障礙。
二、武器系統
1.主要武器
M60、M60A1和M60A33種車型坦克的主要武器均是1門105mmM68式線膛炮，該炮帶有炮管抽氣裝置，無炮口制退器，採用同心液壓-彈簧式反後坐裝置和立楔式炮閂，火炮俯仰靠液壓操縱，炮管可在野戰條件下更換和拆卸。訓練有素的乘員能在1min內發射6～8發炮彈。火炮可發射M728和M392A2脫殼穿甲彈，M735、M774和M833尾翼穩定脫殼穿甲彈，M494殺傷榴彈，M456系列破甲彈，M393碎甲彈，多種教練彈和m416黃磷發煙彈等。
2.彈藥
M60坦克配備了脫殼穿甲彈、破甲彈、碎甲彈和黃磷發煙彈4種炮彈，它們全部是曳光彈。
M392A2脫殼穿甲彈全重18.6kg，初速1478m/s,最大射程35702m，採用旋轉穩定。
M456空心裝藥友甲彈全重21.8kg，初速1170m/s，最大射程8200m，採用固定尾翼穩定。
取代榴彈的M393碎甲彈具有榴彈殺傷和反坦克性能。
M416黃磷發煙彈用於施放煙幕和指示彈著點，並具有燃燒作用。
車載炮彈63發，其中26發裝在車體前部駕駛員兩側，13發裝在炮塔內待用，21發裝在炮塔尾艙內，另外3發放在火炮下方。
3.火控系統
M60A1坦克火控系統比M60坦克火控系統有很大改進，主要是用M16機電模擬式計算機代替了原來的M13A1D機械式計算機。此外，M60A1坦克在1972年增加了火炮電液雙向穩定系統，1974年又增加了乘員被動式夜視裝置，從而具有夜間作戰能力，並稱為被動式M60A1坦克。
(1)M16機電模擬式彈道計算機
該彈道計算機採用具有10個抽頭的線性電位計來模擬不同彈種的彈道，可計算多個彈道參數產生的瞄準線高低修正和方位修正，其組成包括計算裝置、輸入裝置、傾斜裝置、歸零控制裝置、車長控制裝置及等效全裝藥開關裝置等。
(2)M17A1或M17C車長合像式光學測距儀
該光學測距儀與車長瞄準鏡的分劃機械連線，供車長測量目標距離用，測量距離為500～4400m，放大倍率為10×，視場為4°。測距儀與彈道計算機機械相連，向計算機輸入距離信息，並同時與炮長潛望式瞄準鏡同步，因此車長在測距儀內看到的景象同炮長在瞄準鏡內看到的景象相一致。此測距儀操縱容易，只要讓目標的雙像重合就可測出目標距離。
(3)炮長瞄準鏡
M32晝/夜主瞄準鏡M60坦克早期裝備M31潛望式雙目晝用主瞄準鏡，後用M32瞄準鏡。後者是主動紅外潛望式瞄準鏡，視場8°，其單倍系統用於廣角近景觀察，8倍系統用於瞄準遠方目標，有晝用光通道和主動紅外夜視光通道，夜視距離是1000m，紅外光源氙燈固定在火炮防盾上，紅外/白光兩用。
M105D輔助瞄準鏡M60坦克安裝M105C輔助瞄準鏡。M60A1安裝的M105D瞄準鏡是鉸鏈式單目望遠鏡，分劃板適用105mm火炮，放大倍率為8×，視場7.5°，與火炮並列安裝，與火炮聯動。
M44C瞄準鏡該瞄準鏡用於7.62mm並列機槍瞄準，與炮長主瞄準鏡聯用。M60坦克安裝M44型，M60A1安裝M44C型。
M35E1微光潛望式瞄準鏡它是M32瞄準鏡改進型，夜視通道使用了1個被動式肘形夜視儀，安裝了25mm第二代像增強器；微光夜視放大倍率為7.1×，視場為7.2°。該瞄準鏡用以取代M32瞄準鏡，於1972年裝備M60A1坦克。
(4)車長用觀察瞄準鏡
M36車長晝/夜瞄準鏡M60坦克早期車型安裝XM34和XM36兩具雙目潛望式瞄準鏡，分別用於白天和夜間的高射機槍瞄準，後來均改裝晝夜合一的M36車長瞄準鏡。該瞄準鏡為單目潛望式，夜視系統採用主動紅外裝置，夜視通道放大倍率為8×，視場為8°，兩個晝用光通道放大倍率分別為1×和7×。此外，車長也曾裝備M28C潛望式瞄準鏡。
M36E1微光潛望式瞄準鏡糨用於取代M36瞄準鏡，於1972年裝備M60A1坦克，與M36瞄準鏡不同之處是將主動紅外系統改進為微光夜視系統，採用了25mm的第二代像增加器。
4.輔助武器
車長指揮塔上裝有1挺12.7mmM85式高射機槍，機槍隨指揮塔一起旋轉，俯仰範圍為-15°～＋60°，車長在指揮塔內瞄準和射擊。機槍有兩種射速，1050發/min和400發/min，分別用於對付低空飛機和地面軟目標，配備M2型普通彈。
主炮左側安裝1挺7.62mmM73式並列機槍，1978年已改裝M240式機槍(巴西稱為MAG-58式)，用M13型100發的金屬彈鏈供彈，並隨車備有陸地用的M132型三角槍架。
1977年M60A1坦克加裝了M239型煙幕彈-榴彈發射器，炮塔兩側各6個。
三、推進系統
1.發動機
M60、M60A1坦克採用AVDS-1790-2柴油機，高度較低，有廢氣渦輪增壓器，可使用多種燃料，1971年安裝了頂部進氣的空氣濾清器，從而提高了發動機壽命。
2.傳動裝置
該系列坦克採用CD-850-6型帶液力變矩器的十字驅動傳動裝置，主要由液力變矩器、行星變速機構和差速式轉向機構等組成，可實現原位轉向、動力換檔並帶有停車制動器。
3.操縱裝置
該系列坦克操縱裝置包手變速桿、方向盤和制動踏板等，坦克起趟、換檔、轉向及停車等都靠液壓操縱。
4.行動裝置
該系列坦克採用傳統的扭桿懸掛，每側有6個雙輪緣掛膠負重輪和3個托帶輪，在第一、二、六負重輪外裝有液壓減振器。
M60和M60A1(早期)坦克配用T97型雙銷掛膠履帶。M60A1坦克在1974年改裝了新的T142型鋼製履帶，其橡膠襯墊可以更換，履帶使用壽命提高1倍。
四、防護系統
M60坦克安裝了個人三防裝置，配備了E37R1型主毒氣過濾裝置，每個乘員均有E56R3型防毒面具，兩者用金屬軟管接通，如果需要，可安裝RADIAC三防探測器。後來改裝了新型毒氣過濾裝置。
坦克動力艙內裝有CO2滅火系統。
火炮防盾裝甲厚度為178mm，炮塔和車體正面裝甲厚度均為110mm。
M60A2坦克
為了進一步加強主戰坦克的遠距離火力，於1964年開始在M60A1的基礎上研製M60A2，代號為M60A1E1/E2，主要變化是改裝了新的炮塔和152mm口徑兩用炮。樣車於1965年底完成，1966年底開始生產，總共製造了526輛，但由於兩用炮及其火控系統相當複雜，技術問題未能解決，因而大都被庫存。直到1971年底，M60A1E2才定型為M60A2，並於1972年開始生產，1975年全部完成。首批M60A2坦克於1972年裝備用於訓練，1973年4月裝備陸軍第二裝甲師59輛，1975年裝備駐歐美6個營，每營59輛。
目前該坦克已從美國陸軍退役，它原來的任務部分由M901型火力支援代替。現在大多數M60A2已運回安尼斯頓(Anniston)陸軍基地準備改造成其他車輛，如架橋車、M728戰鬥工程車或障礙清除車等。
該坦克的主要改進有：
(1)新的炮塔
該坦克採用新的鑄造流線形炮塔，前部防彈角更好，防護能力提高，裝填手位於炮塔內左側，車長居中，炮長在右側，裝填手和炮長的單扇艙蓋上均裝有潛望鏡。
指揮塔四周裝有10具周視觀察鏡，塔上有1挺12.7mmM85式高射機槍，由於車長指揮塔能電動旋轉360°，且獨立於炮塔單獨穩定，因此該機槍可有效地對付飛機。
在炮塔兩側各裝有4具煙幕彈-榴彈發射器，每個發射器內裝1發榴彈，還備有1發M34型黃磷煙幕彈和1發AN-M8-HC型煙幕彈。
(2)主要武器和彈藥
該坦克的主要武器是1門152mmM162式火炮/飛彈兩用炮，可發射紅外製導的橡樹棍(shillelagh)反坦克飛彈和多種152mm普通炮彈，並配備了不同的火控系統。
M162式兩用炮基本結構與M551輕型坦克的M81式兩用炮相同，均屬短身管線膛炮，但M162炮的身管較長，且反後坐裝置不同。
M162式兩用炮可發射的普通炮彈均採用可燃藥筒，除M410式發煙彈外，主要彈種有：
M409A1式多用途破甲彈全重22.52kg，初速687m/s，有效射程1500m。由於彈丸射出炮口後靠旋轉穩定，因此初始擾動比尾翼穩定破甲彈要小，在直射距離內的射擊精度較高，但因彈刃初速和旋轉速度低於一般榴彈，故精度又不如一般榴彈。
該炮發射的橡樹棍反坦克飛彈主要用於對付遠距離裝甲目標，永久性工事和其他堅固目標，飛彈型號為MGM-51A，由美國陸軍飛彈局和菲爾科·福特(PhilcoFord)公司設計，於1964年開始生產。飛彈全重26.7kg，全長1.155m,最大速度689m/s，採用固體火箭發動機和空心裝藥戰鬥部，對付運動目標的最大有效射程為2500m，對付靜目標則為3000m。
車載彈藥基數46發，包括飛彈13枚，其中7枚放在炮塔內，6枚放在車體內；炮彈33發，其中15發放在炮塔內，18發裝在車體內。
(3)火力控制系統
該火控系統用於發射普通炮彈，採用了分劃擾動式控制方式，彈道計算機可以解算運動目標提前量的修正，因此M60A2坦克具有從靜止位置射擊運動目標的能力，但精度較低。
M19彈道計算機該計算機是機電模擬式全求解電子計算機，主要組成有計算裝置、炮長控制裝置、車長控制裝置和傾斜裝置等，可根據自動或人工輸入的有關信息計算彈道修正量，這些信息包括目標距離、彈種、炮耳軸傾斜、橫風、炮管下垂、炮膛磨損、偏流、視差、歸零及運動目標方位角速度等。
AN/VVS-1紅寶石雷射測光測距儀該測距儀於1969年首次裝備在M60A2坦克上，車長和炮長均可使用，能將目標距離自動輸入彈道計算機，並以數字形式顯示在車長和炮長顯示板上，測距範圍為200～4000m，測距精度為±10m，精度為距離無關。
火炮、炮塔/指揮塔穩定和驅動系統該系統是一種新的電液穩定和驅動系統，在水平向穩定炮塔，在高低向穩定火炮和並列機槍，並首次在水平向獨立穩定指揮塔，通過穩定火炮和炮塔來穩定炮長和車長瞄準鏡，但穩定精度差。當坦克進行進時，炮長和車長可使用各自的瞄準鏡在穩定狀態下獨立瞄準和射擊。
(4)飛彈制導系統
該系統主要有紅外跟蹤器、角速度感測器、信號數據轉換器、調製器、紅外發射機和電源等。發射飛彈時用M126望遠鏡瞄準目標，當飛彈離開發射管後用紅外製導和控制系統導引飛彈去擊毀目標。飛彈制導系統由炮長操縱，訓練有素的炮長每分鐘能發射2枚飛彈。
此外在炮塔內還安裝了閉合式炮尾抽氣裝置等其他裝置。
M60M3坦克
(1)火炮
在105mmM68式火炮炮管上安裝了熱護套以防止炮管受熱變形，影響命中精度；使用脫殼穿甲彈、破甲彈、碎甲彈和黃磷發煙彈等4種炮彈。
(2)火控系統
該坦克安裝的美國休斯(Hughes)航空公司研製的雷射測距坦克火控系統(LTFCS)是典型的分劃擾動式坦克火控系統，它用AN/VVG-2紅寶石雷射測距儀代替了M60A1坦克的M17C合像式光學測距儀，用M21全求解的電子模擬全固態彈道計算機取代了M60A1的M16電子模擬式計算機，雷射測距精度高，計算機計算精度和可靠性也大大提高，體積減少，並可自動計算運動目標的提前量。這些改進使得M60A3能以較高的首發命中率從靜止狀態射擊固定和運動目標。
美國M-60系列主戰坦克AN/VVG-2車長雷射測距瞄準鏡該鏡組合了車長瞄準和測距兩個功能，測距也可由炮長完成，可以同時存儲3個目標距離並用數字顯示，車長可選擇其中之一自動輸入彈道計算機。雷射瞄準鏡的望遠式光學系統採用可變倍率物鏡，搜尋目標時用低倍率(6×)和大視場(10°)；瞄準和測距時用高倍率(12×)和小視場(5°)。該鏡採用紅寶石雷射器，體積大、重量重、耗能多，發射波長為0.69μm的可見紅光，不易於隱蔽，屬於第一代雷射測距儀。
M21彈道計算機M21計算機是一種模擬和數字式混合的全固態電子計算機，以模擬方式處理信息，基本上是模擬機，但可以預編存貯6種彈道的程式(實際僅使用4種彈道)，計算機平均故障間隔時間為2000h。
該計算機可根據自動或人工輸入的信息，自動計算目標距離、目標運動角速度、炮耳軸傾斜、橫風速度、氣溫、氣壓、藥溫、炮膛磨損、瞄準視差、彈種及歸零等對彈道的修正量，高低向修正結果傳送到瞄準鏡調節器和M10A3彈道驅動器及火炮穩定系統；水平向修正結果傳送到炮長潛望式瞄準鏡的分劃投影裝置和車長雷射測距瞄準鏡的分劃投影裝置。計算機內裝有自檢電路。
AN/VSG-2炮長熱成像瞄準鏡1979年以前，M60A3使用M35E1微光潛望式晝/夜瞄準鏡，爾後改裝了AN/VSG-2熱成像瞄準鏡。該鏡可在更大距離上識別和瞄準目標，能在晝夜和壞氣候條件下使用，且能穿透煙幕和地面偽裝，最大使用距離可達2000m。
自動彈道感測器目前該坦克配備目標角速度感測器、炮耳軸傾斜感測器和橫風感測器3種自動彈道感測器，測量數據自動輸入到M21彈道計算機內。此外，還將安裝炮口校正感測器與坦克瞄準鏡配合使用，以修正炮口下垂。
(3)防護能力
目前所有新製造的M60A3坦克均裝備了泰萊達因(Teledyne)公司研製的發動機熱煙幕施放系統，改裝車型亦然。該系統是把燃料噴射到排氣管中生成熱煙幕的。
M60A3TTS坦克從1988年開始改裝哈隆(Halon)自動滅火系統，該系統能迅速撲滅乘員艙和動力艙內的火災。兩艙內共配置了7個自動報警感測器，可以探測艙內溫度和火光，能自動啟動滅火系統。
1985年7月美國陸軍實彈試驗了由3輛M60A1改裝的裝有反應式裝甲的M60A3坦克。雖試驗成功，但由於經費拮据，1988年決定放棄在該坦克上加裝反應式裝甲的計畫。
